دوستان عزیز سلام
من مجددا در یکی از آچارهای شارژی به نوعی هال سنسور برخورد کردم که برای خرید و جایگزینیش نیاز به همفکری و راهنمایی دوستان دارم.
تا جایی که من اطلاع دارم، این هال سنسور از نوع خطی است یعنی ولتاژ خروجی به تناسب شدت میدان مغناطیسی کم و زیاد میشود.

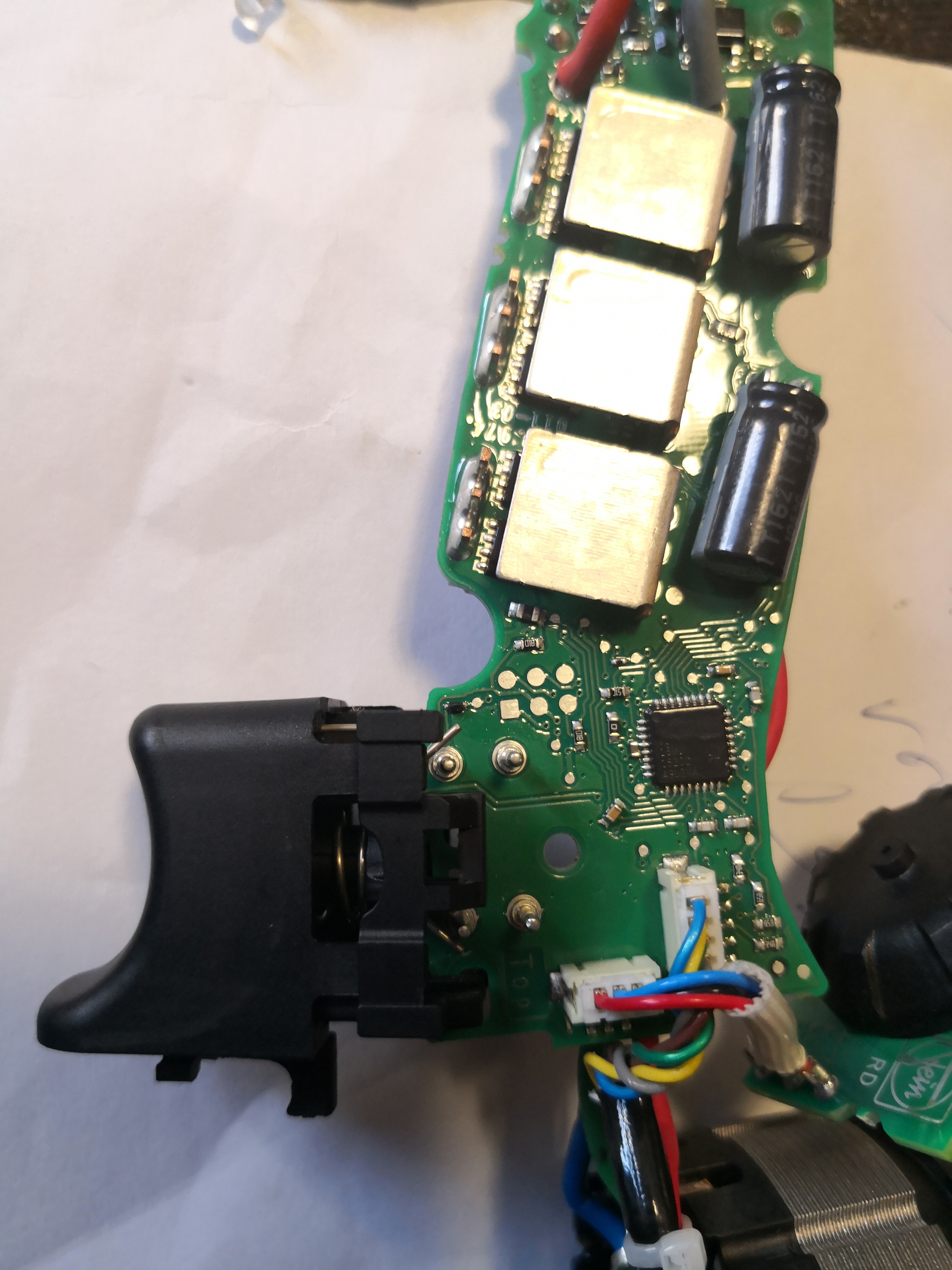

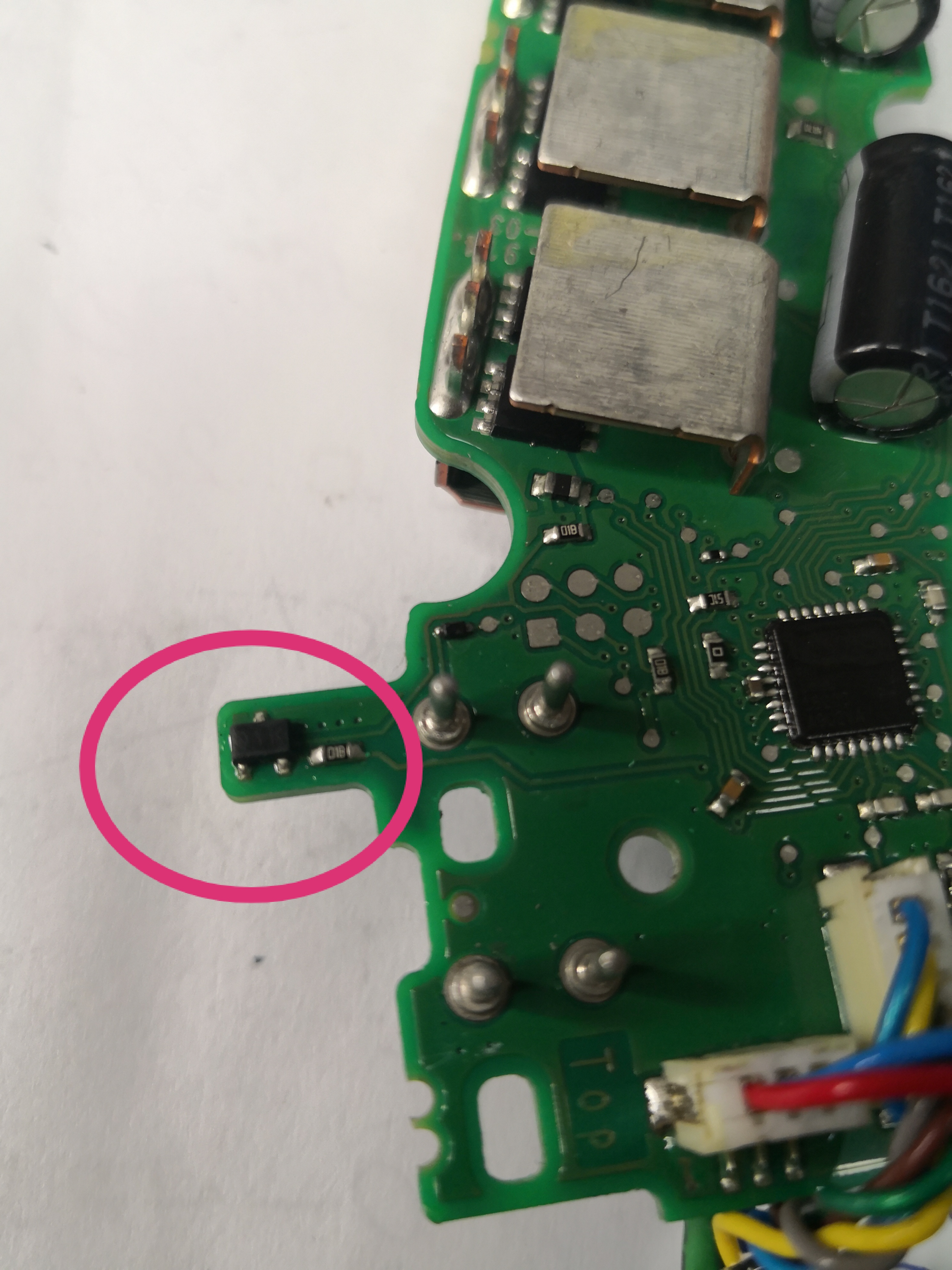

این هال سنسور در مجاورت کلید اصلی دستگاه (حاوی آهن ربا) واقع شده، و هر چه این کلید بیشتر به داخل فشار داده شود (به عبارتی هرچه آهن ربا از سنسور دور شود) سرعت چرخش آچار بیشتر میشود.

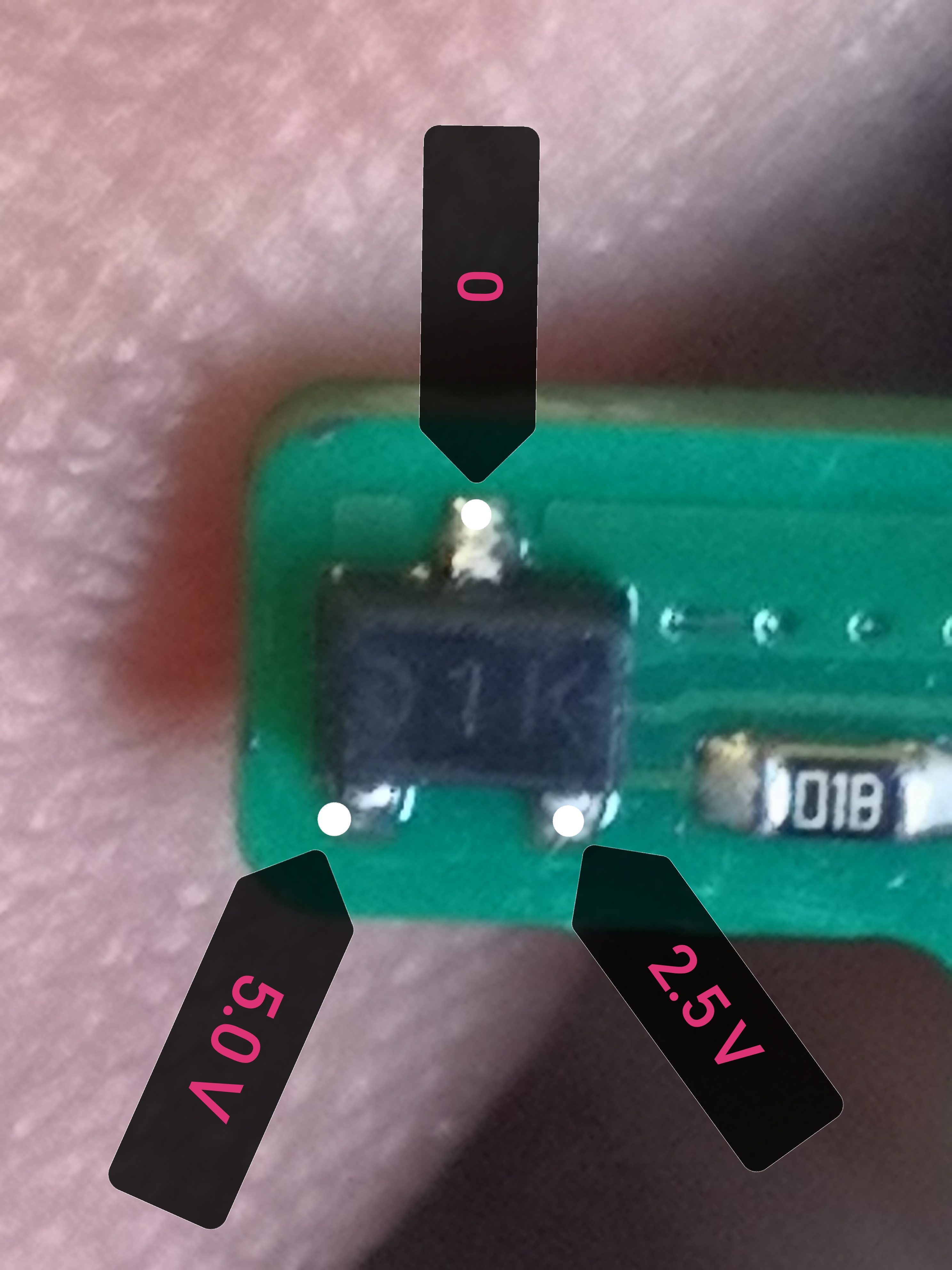

کد نوشته شده روی سنسور D1K است که من نتونستم اطلاعاتی در اینترنت پیدا کنم. براساس اندازه گیری، ولتاژ تغذیه سنسور 5 ولت، و ولتاژ خروجی در وضعیت دوری کامل آهن ربا 2.5 ولت است که در تصویر ملاحظه میفرمایید. قاعدتا این ولتاژ با نزدیک شدن آهن ربا کم یا زیاد میشود. ولی دقیق نمیدونم کم میشود یا زیاد، چون سنسور زیر کلید قرار گرفته است و امکان اندازه گیری ولتاژ وجود ندارد.
ممنون میشم راهنمایی بفرمائید چه سنسور هال معادلی رو میشه جایگزین کرد.
سپاس فراوان
صفایی
من مجددا در یکی از آچارهای شارژی به نوعی هال سنسور برخورد کردم که برای خرید و جایگزینیش نیاز به همفکری و راهنمایی دوستان دارم.
تا جایی که من اطلاع دارم، این هال سنسور از نوع خطی است یعنی ولتاژ خروجی به تناسب شدت میدان مغناطیسی کم و زیاد میشود.
این هال سنسور در مجاورت کلید اصلی دستگاه (حاوی آهن ربا) واقع شده، و هر چه این کلید بیشتر به داخل فشار داده شود (به عبارتی هرچه آهن ربا از سنسور دور شود) سرعت چرخش آچار بیشتر میشود.
کد نوشته شده روی سنسور D1K است که من نتونستم اطلاعاتی در اینترنت پیدا کنم. براساس اندازه گیری، ولتاژ تغذیه سنسور 5 ولت، و ولتاژ خروجی در وضعیت دوری کامل آهن ربا 2.5 ولت است که در تصویر ملاحظه میفرمایید. قاعدتا این ولتاژ با نزدیک شدن آهن ربا کم یا زیاد میشود. ولی دقیق نمیدونم کم میشود یا زیاد، چون سنسور زیر کلید قرار گرفته است و امکان اندازه گیری ولتاژ وجود ندارد.
ممنون میشم راهنمایی بفرمائید چه سنسور هال معادلی رو میشه جایگزین کرد.
سپاس فراوان
صفایی
