راهنمایی برای خرید هال سنسور Hall Sensor

[Safai]

دوستان سلام

در یک مدل آچار شارژی، برای تغییر جهت گردش (چپ/راست) موتور از Hall Sensor سه پایه استفاده شده.
طبق تجربه، بعضا این سنسور مشکل پیدا می کنه و تغییر جهت به درستی انجام نمیشه. سنسور باید تعویض بشه.

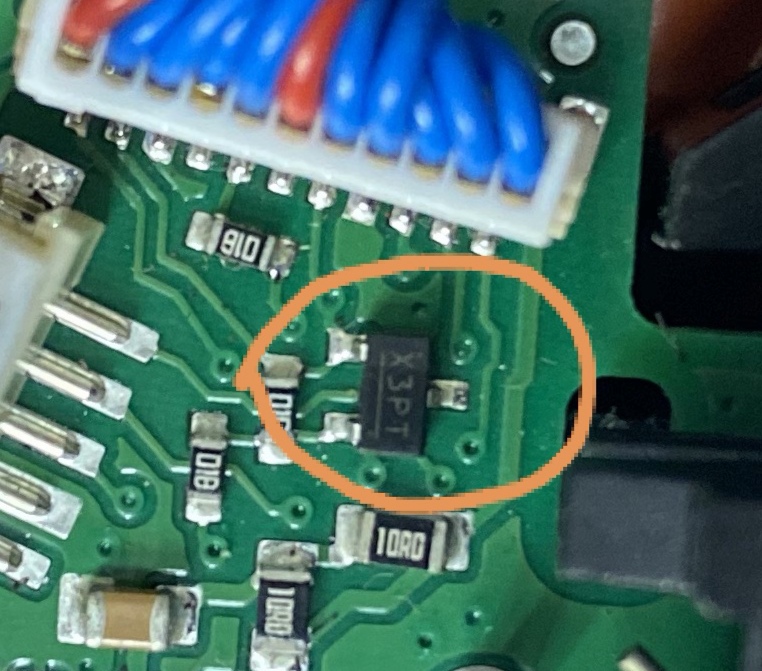

کسی می تونه لطف کنه راهنمایی کنه این سنسور (X3PT) که در تصاویر نشون داده شده رو از کجا میشه پیدا کرد؟

پیشاپیش سپاسگزارم
صفائی



[WeFixIT]

دوستان سلام

در یک مدل آچار شارژی، برای تغییر جهت گردش (چپ/راست) موتور از Hall Sensor سه پایه استفاده شده.
طبق تجربه، بعضا این سنسور مشکل پیدا می کنه و تغییر جهت به درستی انجام نمیشه. سنسور باید تعویض بشه.

کسی می تونه لطف کنه راهنمایی کنه این سنسور (X3PT) که در تصاویر نشون داده شده رو از کجا میشه پیدا کرد؟

پیشاپیش سپاسگزارم
صفائی

سلام و عرض ادب
درصورتی که ولتاژ کاری و ترتیب پایه ها رو ذکر میکردین میتونستم جواب دقیقتری بدم ولی با این حال شما سنسور SS311PT رو بررسی کن.
موفق باشید.



[Safai]

سلام جناب مهندس سعید
خیلی ممنون از راهنمایی که می فرمایید

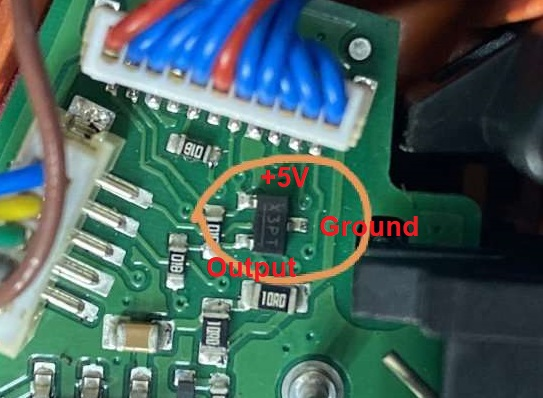

پایه های سنسور رو بررسی کردم. در تصویر پیوست ترتیب پایه ها رو می تونید ملاحظه کنید
ولتاژ کاری سنسور 5 ولت است. خروجی هم هنگام عدم تحریک 5 ولت و هنگام تحریک (مجاورت با آهن ربا) نزدیک به صفر ولت است.

امیدوارم با اطلاعات بالا، بتونید راهنمایی دقیق تری بفرمایید

مجددا سپاسگزارم
صفائی



[WeFixIT]

سلام و آرزوی سلامتی برای شما
با این مشخصات میتونه از سنسوری که معرفی کردم استفاده کنی. (سنسور مغناطیس SS311P SMD)

آدرس فروشگاه برای خرید هم گذاشتم براتون مهندس جان.
https://www.roboeq.ir/products/detail/0407011/سنسور مغناطیس SS311P SMD/



[WeFixIT]

سلام جناب مهندس سعید
خیلی ممنون از راهنمایی که می فرمایید

پایه های سنسور رو بررسی کردم. در تصویر پیوست ترتیب پایه ها رو می تونید ملاحظه کنید
ولتاژ کاری سنسور 5 ولت است. خروجی هم هنگام عدم تحریک 5 ولت و هنگام تحریک (مجاورت با آهن ربا) نزدیک به صفر ولت است.

امیدوارم با اطلاعات بالا، بتونید راهنمایی دقیق تری بفرمایید

مجددا سپاسگزارم
صفائی

در پست قبل براتون توضیح دادم. اما درصورتی که سنسور سالم هست و فقط حساسیت کم داره ، میتونی با قرار دادن یک تیکه فلز مثل آهن روی سنسور و پر کردن فضای خالی بین سنسور و آهنربا سبب بشی شار مغناطیس راحت تر به سنور برسه و حساسیتش بیشتر بشه. یا میتونی آهربای کلید رو قوی تر کنی.



[Safai]

سلام و آرزوی سلامتی برای شما
با این مشخصات میتونه از سنسوری که معرفی کردم استفاده کنی. (سنسور مغناطیس SS311P SMD)

آدرس فروشگاه برای خرید هم گذاشتم براتون مهندس جان.
https://www.roboeq.ir/products/detail/0407011/سنسور مغناطیس SS311P SMD/

سپاسگزارم از لطف و توجه شما.
ارادتمند، صفایی



[Safai]

در پست قبل براتون توضیح دادم. اما درصورتی که سنسور سالم هست و فقط حساسیت کم داره ، میتونی با قرار دادن یک تیکه فلز مثل آهن روی سنسور و پر کردن فضای خالی بین سنسور و آهنربا سبب بشی شار مغناطیس راحت تر به سنور برسه و حساسیتش بیشتر بشه. یا میتونی آهربای کلید رو قوی تر کنی.

با سلام
نکات فنی ظریفی بود
سپاسگزارم



[WeFixIT]

با سلام
نکات فنی ظریفی بود
سپاسگزارم

خواهش میکنم مهندس
