مشکل: راهنمایی برای تعمیر برد DVR Hikvision 7216HQHI

[ned]

سلام و عرض ادب خدمت اساتید محترم

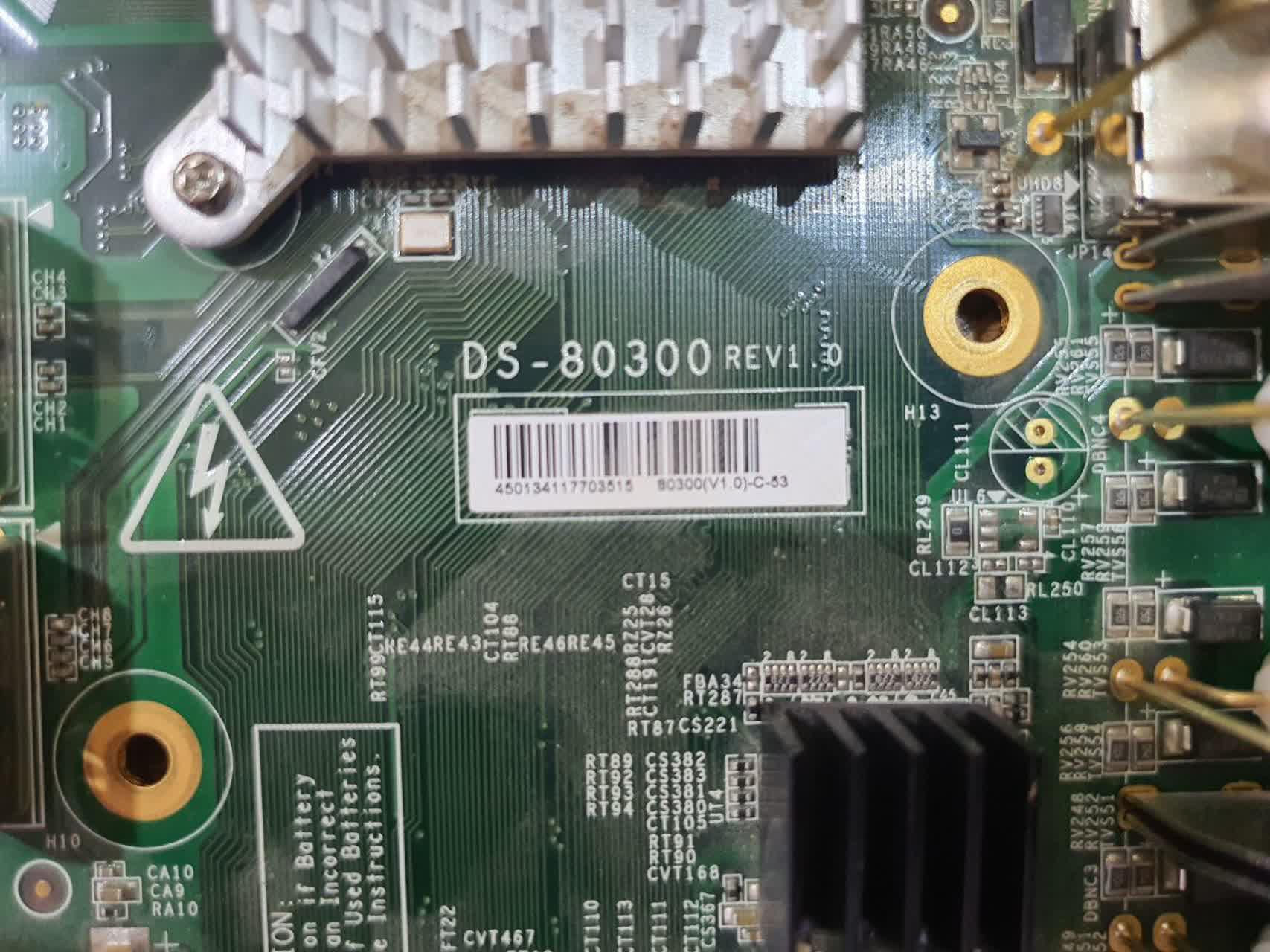

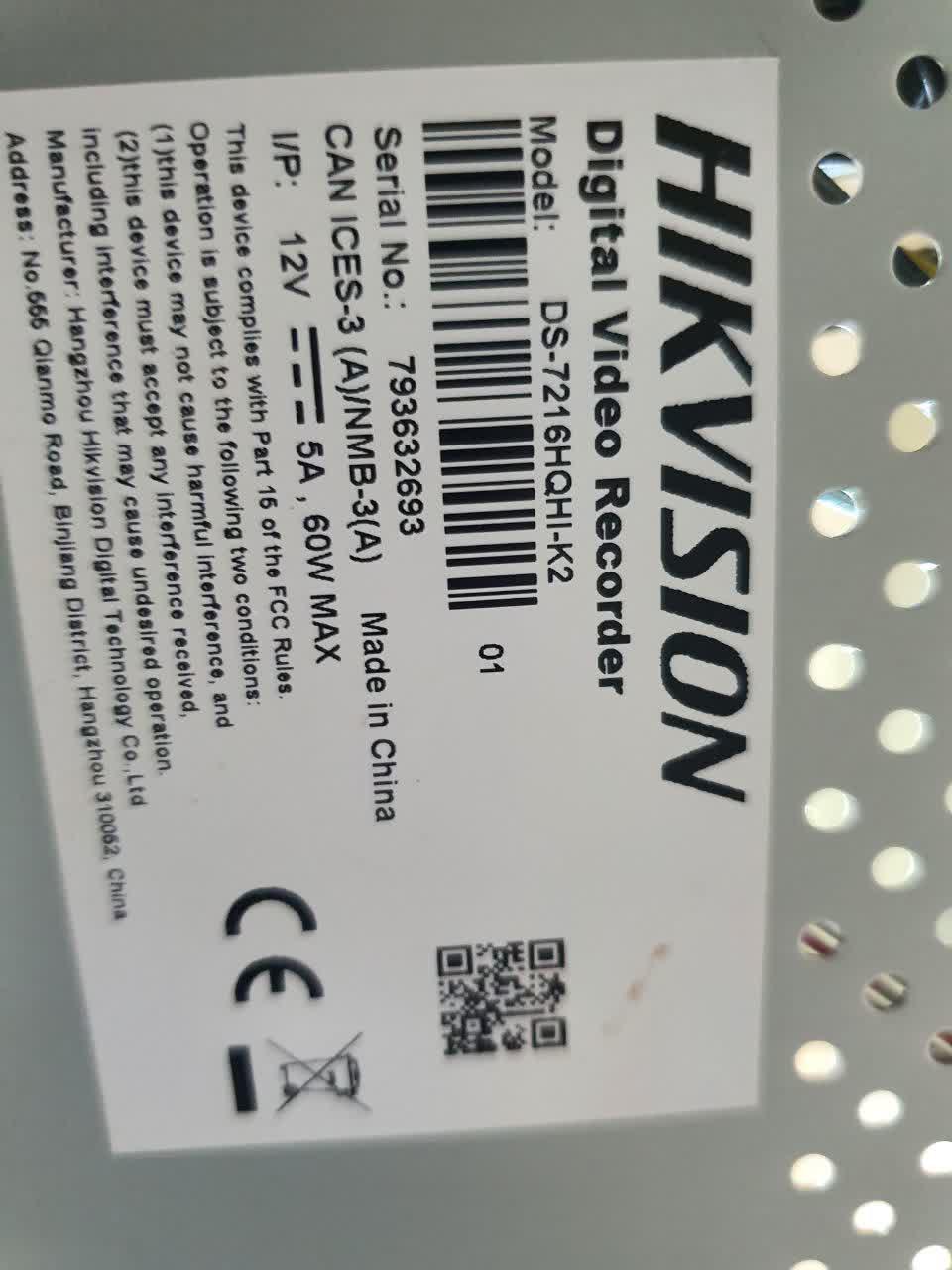

دستگاه Hikvision 7216HQHI رو موقع سرویس چون آداپتورش موجود نبود اشتباها با ولتاژ معکوس وصل کردم.
قبل از این اتفاق کامل روشن میشد و کار میکرد. اما الان اصلا تصویر نمیاره.

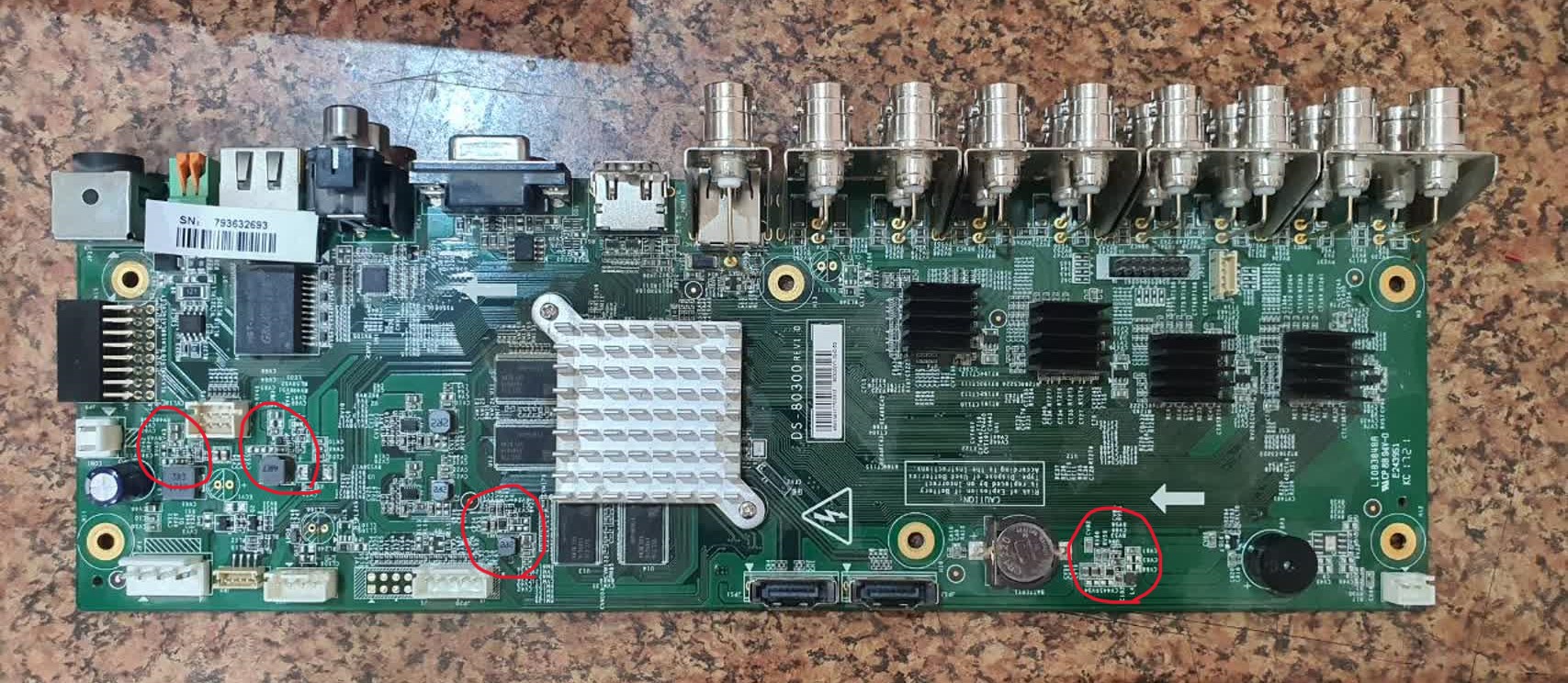

برد رو بررسی کردم و دو تا از خازن ها باد کرده بود که درآوردم اما چند تا آی سی تغذیه اش هم سوخته و خروجی شون اتصال کوتاه هست.

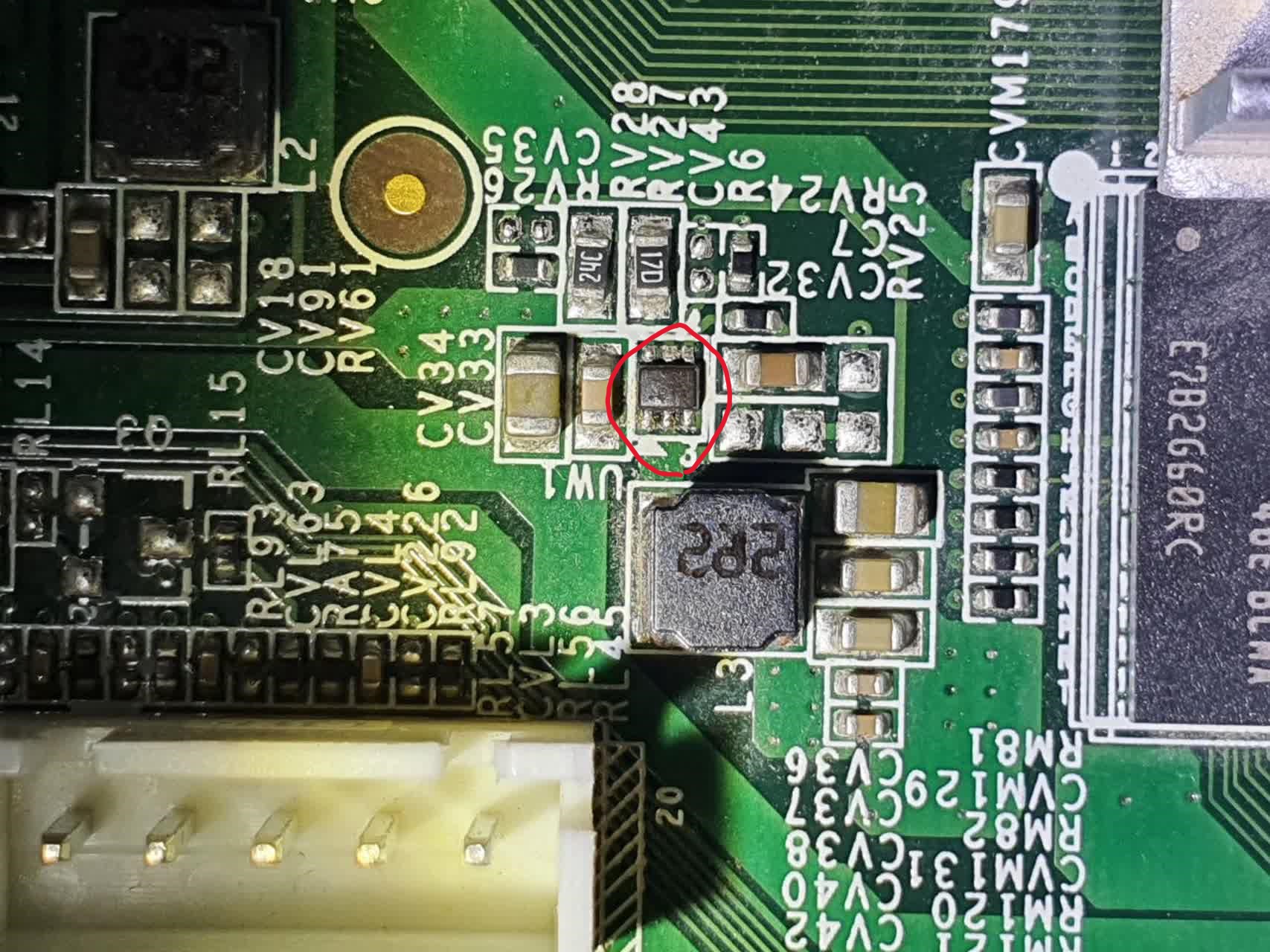

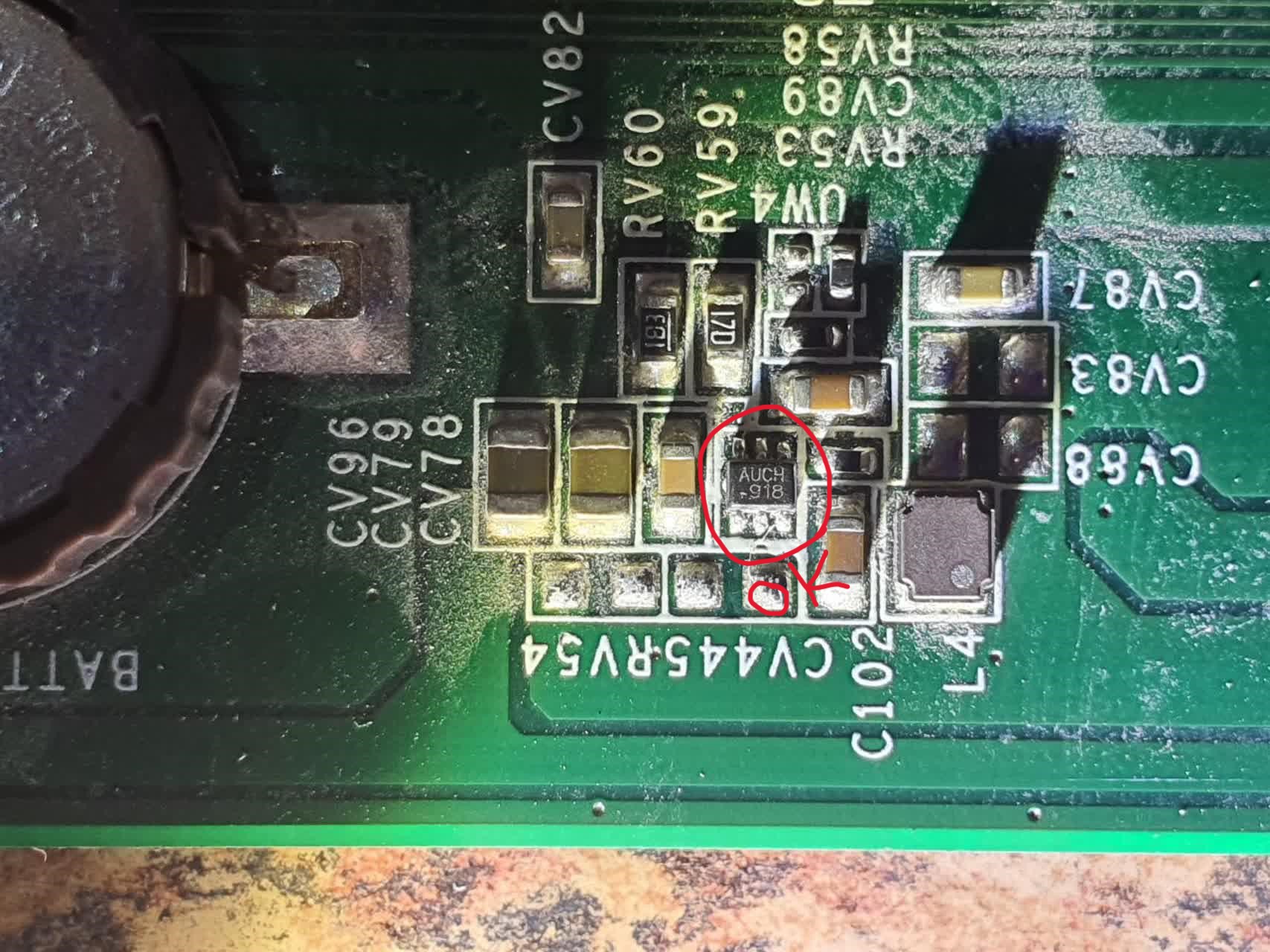

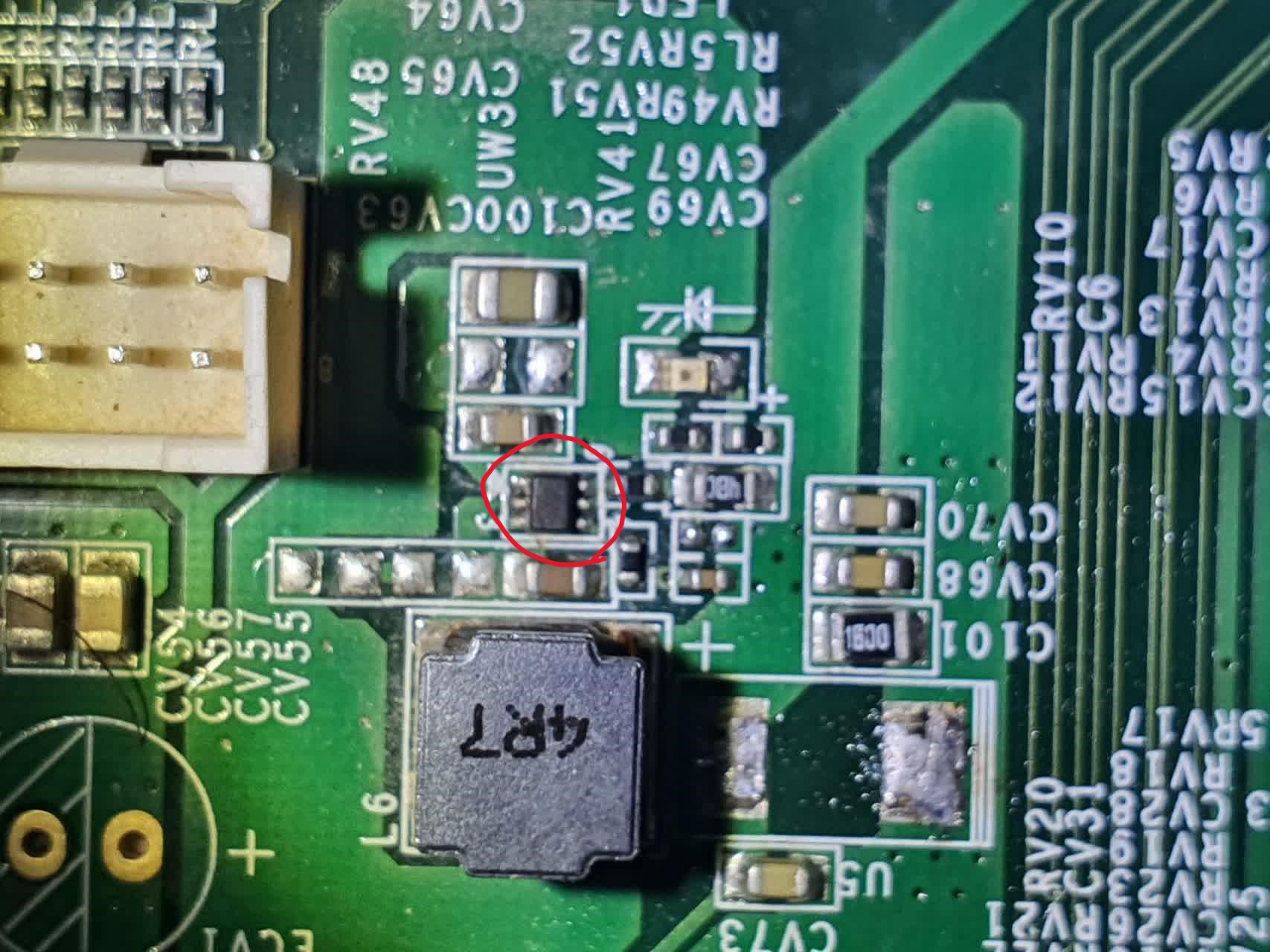

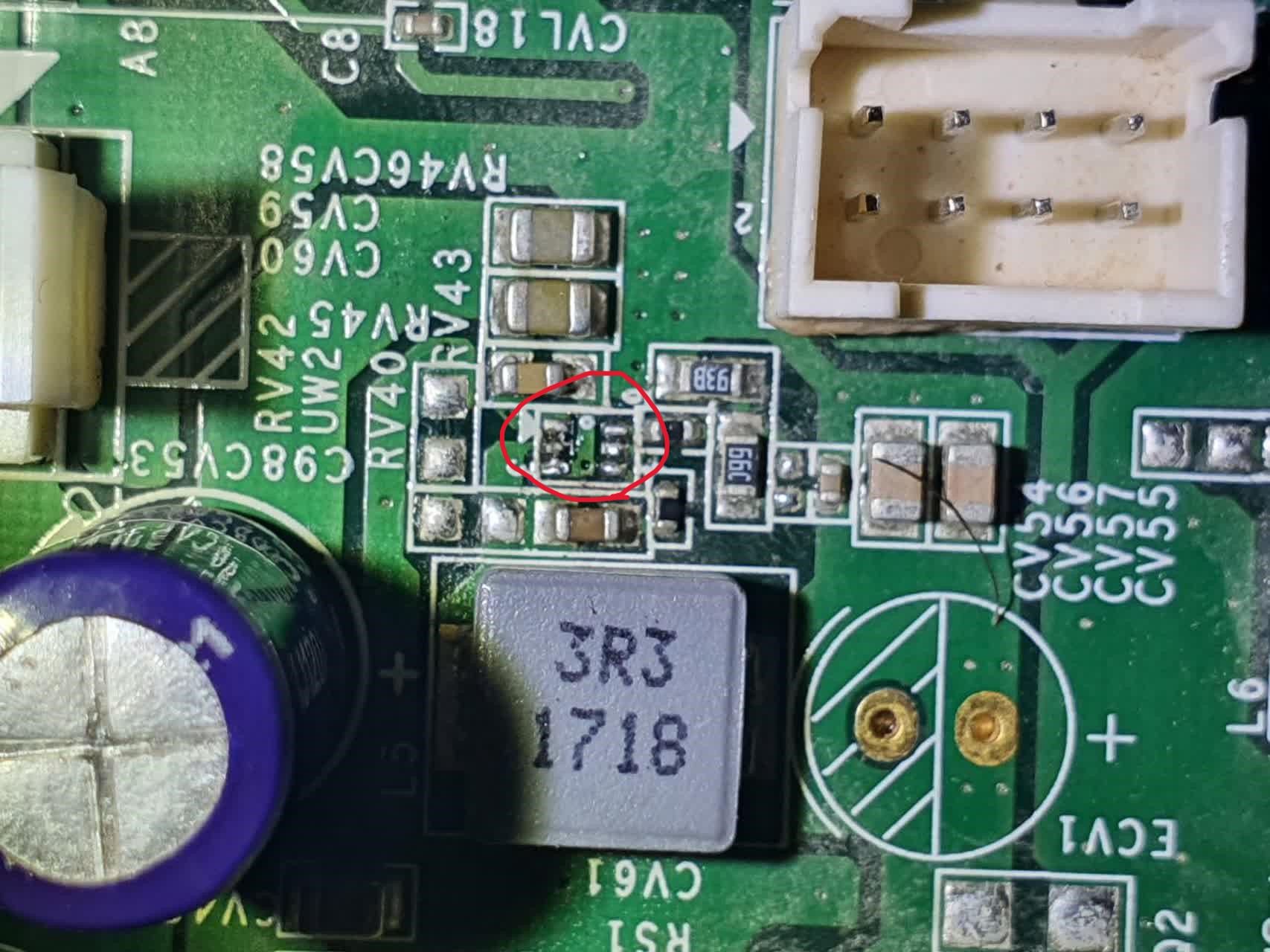

نوشته روی آیسی "AUCH 918" هست و پکیج اش ظاهرا SOT563 هست که از این آی سی 4 تا استفاده شده که UW1 , UW2 ,UW3 سوخته و UW4 سالم هست که عکسشون رو گذاشتم. (عکس آخر سالم هست)
دیتاشیت آی سی رو هم نتونستم پیدا کنم.

ممنون میشم که برای تعمیرش راهنمایی ام کنید چون اگر درست نشه باید یه DVR نو برای مشتری بخرم...



[poya22]

تهران هستید؟ این مدل کم یاب است .شنبه یک شماره تلفن پیغام میدهم تماس بگیرید شاید داشته باشد شنبه تعطیل است یک شنبه تماس بگیرید اگر داشت برد را ببرید برایتان تعویض می کند



[dds1]

سلام.
یکی از ولتاژها که از سلف به ۵ ولت سوکت هارد میرسه نشون دهنده اینه که اون رگولاتور ۵ ولته
یکی هم که به پایه تغذیه آی‌سی فلش میره ۳.۳ ولته
اون یکی هم حدودا ۱.۲ تا ۱.۵ باید باشه

یک برد درست کن با سه تا رگولاتور خطی آمپر بالا (۳آمپر) و خروجی هر کدوم را بده به خروجی سلف اون رگولاتور سوخته (رگولاتور سوخته و سلف را از مدار خارج کن)

من ده ها دستگاه را اینطوری راه انداختم و تا الان بدون مشکل دارند کار می‌کنند. البته اگر پردازنده آسیب ندیده باشه.

موفق باشی



[ned]

سلام.
یکی از ولتاژها که از سلف به ۵ ولت سوکت هارد میرسه نشون دهنده اینه که اون رگولاتور ۵ ولته
یکی هم که به پایه تغذیه آی‌سی فلش میره ۳.۳ ولته
اون یکی هم حدودا ۱.۲ تا ۱.۵ باید باشه

یک برد درست کن با سه تا رگولاتور خطی آمپر بالا (۳آمپر) و خروجی هر کدوم را بده به خروجی سلف اون رگولاتور سوخته (رگولاتور سوخته و سلف را از مدار خارج کن)

من ده ها دستگاه را اینطوری راه انداختم و تا الان بدون مشکل دارند کار می‌کنند. البته اگر پردازنده آسیب ندیده باشه.

موفق باشی

سلام
ممنون

پارت نامبر آی سی MP1653 بود که متاسفانه در بازار موجود نیست.

برای رگولاتور میتونم از ماژول های آماده کاهنده DC استفاده کنم؟
مثل ماژول کاهنده ولتاژ LM2596 که آماده با برد هست.



[poya22]

تنها راه هم استفاده از همان بردها است فقط اول پتانسیومتر را باز کنید تا ولتاژ کم شود بعد لحیم کنید .uw1 هم 1.5 است تغذیه رم ها است ولی باز بررسی شود



[ned]

آره چک کردم آی سی رم ها سامسونگ DDR3 با ولتاژ 1.5 ولت هست.

سلف ها رو هم حتما باید خارج کنم؟



[poya22]

آره چک کردم آی سی رم ها سامسونگ DDR3 با ولتاژ 1.5 ولت هست.

سلف ها رو هم حتما باید خارج کنم؟

بله سلفها را بردارید ولی روی دستگاه باشد تا بعدها بشود اصولی تعمیر کرد



[ned]

با 3 عدد ماژول LM2596 و تنظیم ولتاژ های 5 و 3.3 و 1.5 مشکل DVR حل شد.

ممنون از راهنمایی دوستان
