باسلام

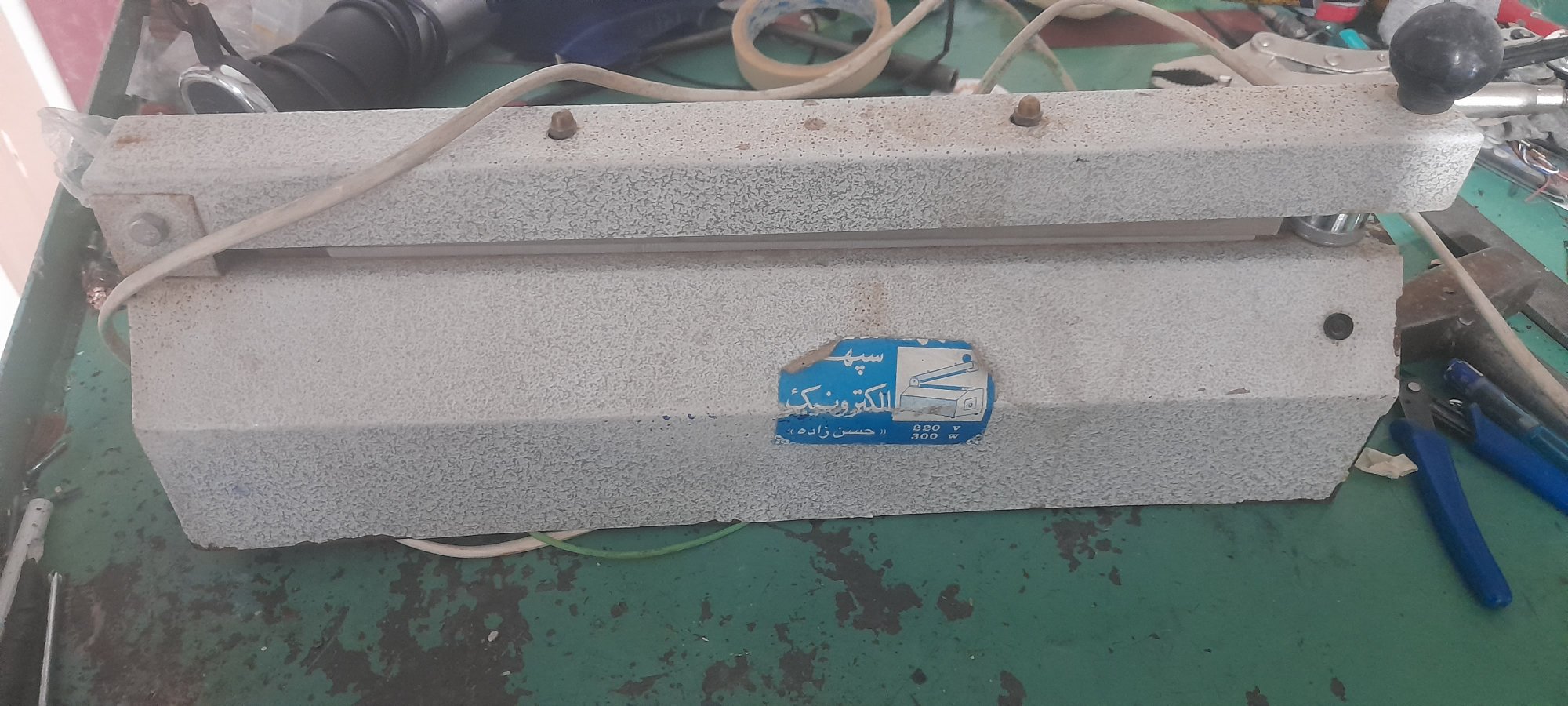

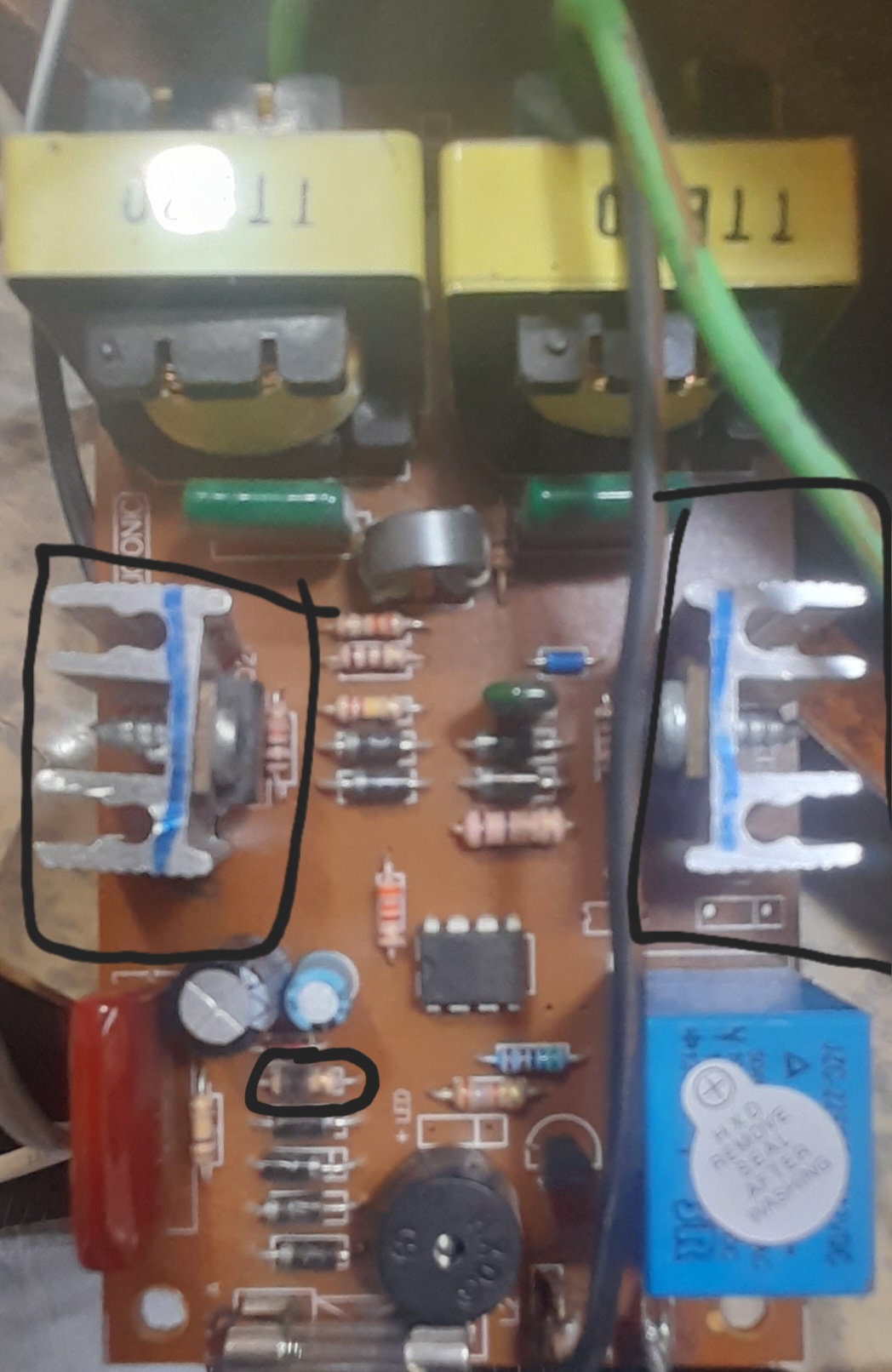

یه دستگاه پرس حرارتی نایلون هست که مقاومت روی تغذیه ان قابل تشخیص نیست همچنین شماره ترانزیستور های ان مخدوش شده
باتشکر


پیوست‌ها

  • 313.5 کیلوبایت بازدیدها: 25
  • 321.8 کیلوبایت بازدیدها: 30

HS13&86

VIP+ افتخاری
کاربر
2021-03-31
885
1,757
استان گلستان
باسلام
یه دستگاه پرس حرارتی نایلون هست که مقاومت روی تغذیه ان قابل تشخیص نیست همچنین شماره ترانزیستور های ان مخدوش شده
باتشکر
با سلام و درود،
این برد شامل دو بخش تایمر و تغذیه میشه.
بخش تغذیه مشابه تغذیه لامپ های هالوژن هست و از دو ترانزیستور ۱۳۰۰x به شکل نیم پل استفاده شده.
بخش تایمر هم که آیسی هم جزوش هست.
پایه های تغذیه آیسی رو تعقیب کنید، اگر پایه ۱ به منفی و پایه ۸ و ۴ به مثبت وصل شده ، پس آیسی ۵۵۵ هست‌.
در غیر اینصورت از آپ-امپ استفاده شده.

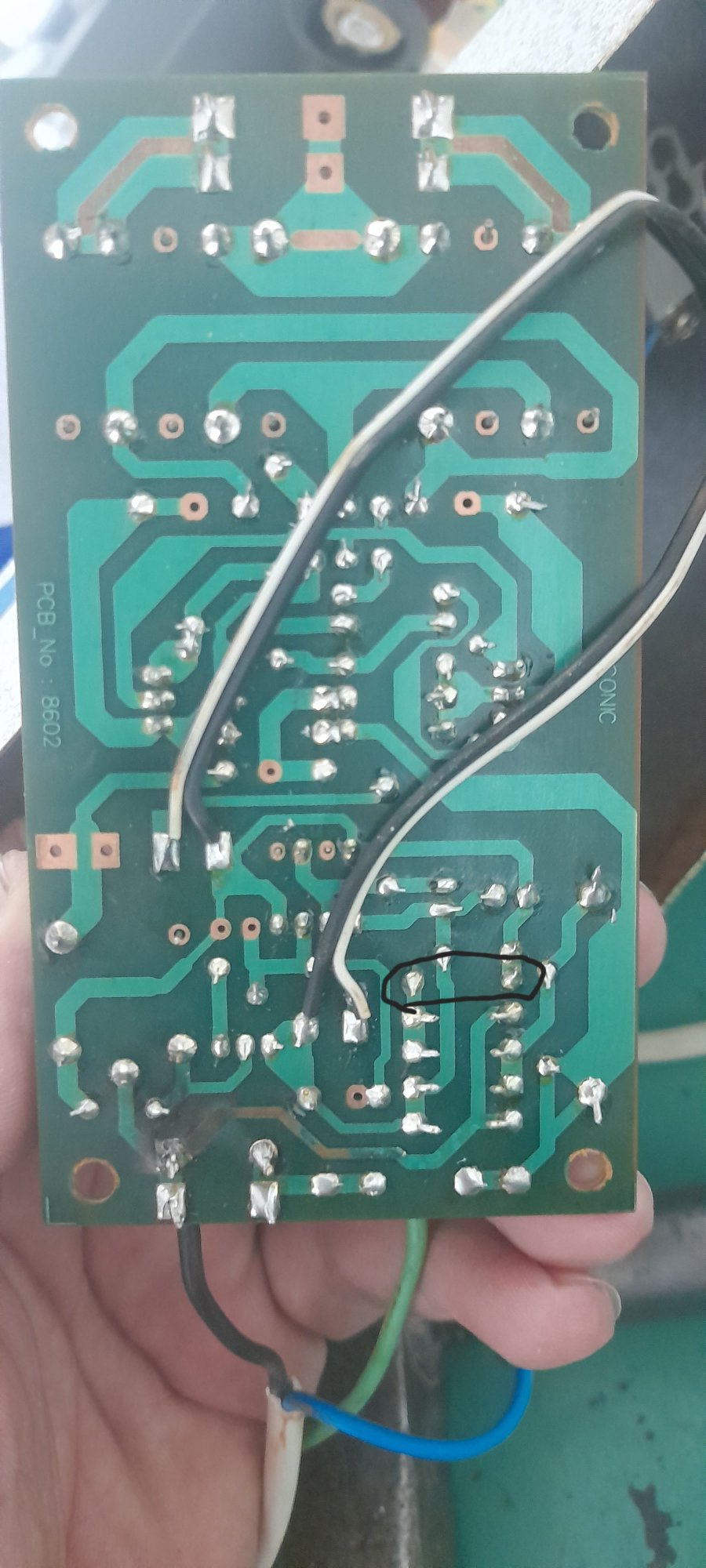

همچنین اگر از پشت برد هم تصویر بذارید میشه مقدار مقاومت رو حدس زد.


Mohammad.sp

کاربر vip
vip
کاربر
2021-06-04
162
174
29
سلام
بابت دیر پاسخ دادن ببخشید
ایسی تایمر همون۵۵۵ می باشد و مخدوش نکردن فقط ترانزیستورای قدرتشون بود اون مقاومتم بعد از رکتیفایر می باشد که فکر کنم کار فیوز را میکرده..
