در لپ تاپ دل مدل 1510 گاهی تصویر دوتایی میشود

[sovietiran]

درود
در لپ تاپ دل 1510 موقع بوت شدن گاهی تصویر از جهت عمودی دوتایی میشود و گاهی خیر

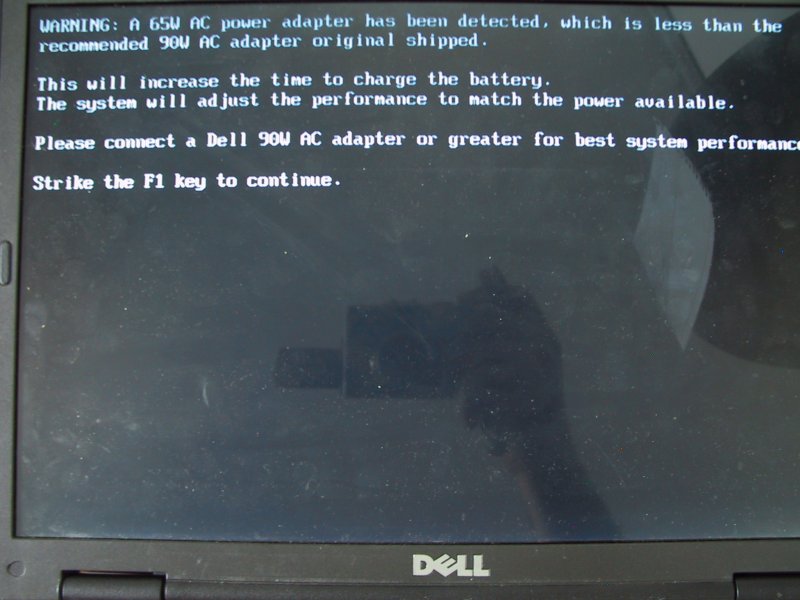

مثلا همین لوگوی دل که در عکس سالم است گاهی دوتایی میشود مثل تصویر بعدی که سالم و دوتایی را گذاشتم.

البته هارد ندارد و نمیدانم در ویندوز هم میشود یا خیر و لی یقینا همینطوری است.
ال سی دی سابقه خرابی و خطوط عمودی داشته که با فشار پایین ال سی دی درست میشده اما این عیب خیر.

آیا این عیب به خرابی چیپ گرافیک مربوط میشود؟
آیا با اپگرید بایوس ممکن است حل شود؟
سپاسگزارم از راهنماییتان پیشاپیش.
بدرود



[sovietiran]

درود
امروز نکته ای را کشف کردم.
با تکان دادن و فشارهای ریز به مادر برد عیب رفع میشه.
در حالتیکه سالمه اگه تکان بدیم کاراکترها بهم میریزه.
این میتونه لحیم سردی چیپ گرافیک باشه؟
سپاس-بدرود



[صابری]

درود
امروز نکته ای را کشف کردم.
با تکان دادن و فشارهای ریز به مادر برد عیب رفع میشه.
در حالتیکه سالمه اگه تکان بدیم کاراکترها بهم میریزه.
این میتونه لحیم سردی چیپ گرافیک باشه؟
سپاس-بدرود

به نام خدا
​

سلام. به نظر من هم ممکن است لحیم سردی باشد یا اینکه کریستال خراب داشته باشد!​

​



[مهدی امجدی]

با درود خدمت شما
شما در وحله اول باید خروجی vga را تست کنید و به مانیتور دیگر وصل کنید اگر تصویر خراب بود پس مشکل از چیپ گرافیک است و اگر هم تصویر سالم بود پس مشکل جای دیگه است
شما اول این را مشخص کنید سپس نتیجه را اعلام کنید تا ببینیم چه کار باید کرد
موفق باشید​



[sovietiran]

درود
ممنونم جناب امجدی

فرمایشتان را انجام دادم و روی مانیتور جداگانه تصویر دوتایی نیست در همانزمان اگر روی ال سی دی لپ تاپ سوییچ کنم تصویر دوتایی است.
اما نکته اینست که روی مانیتور جداگانه هم اگر فشار یا ضربات ارامی به مادر برد بزنم کاراکترها تغییر میکنند یا میلرزند.
اما دوتایی نمیشود.
ظاهرا عیب از دو ناحیه است؟
سپاس-بدرود



[مهدی امجدی]

با درود خدمت شما
این طور که شما میگویید یک مقداری عیب یابی سخت میشود
کار اصولی این است که چیپ گرافیک را با BGA ریبال کنید
البته اگر bga ندارید میتوانید چیپ را هیت بکشید فقط باید مواضب باشید چیپ تکان نخورد ( باز هم میگویم این کار اصولی نیست )
ولی اگر با یک lcd و فلت lcd دیگر تست میکردید کار راحتتر پیش میرفت ولی اینطور که از شواهد امر پیداست مشکل از چیپ گرافیک است
موفق باشید​



[sovietiran]

درود
بسیارممنونم
بله قبلا تجربه تلخ هیتر گرفتن روی این چیپهای بال گرید را داشته ام!سعی میکنم هیتر ملایمی بکشم.
دو سه مدل ال سی دی دارم .امیدوارم مشابه باشد و تست کنم.
نتیجه را عرض خواهم کرد.
بدرود



[sovietiran]

درود
عرض ادب خدمت جناب امجدی و دوستان بزرگوار

نکات را اجرا کردم:
شستشوی برد
هیتر کشی ملایم

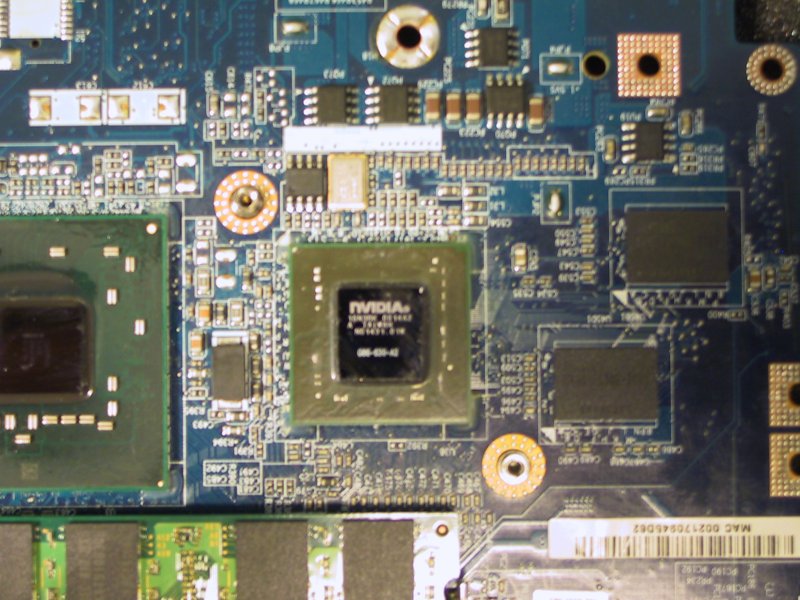

نهایتا متوجه شدم روی چیپ گرافیک که یکی از سه چیپ زیر هیت سینک فن میباشد اگر ضربات ریزی بزنم عیب میاید.

خمیر و برچسب سیلیکون گرافیک خشک شده و حرارت بالا رفته در نتیجه سردی لحیم پیدا کرده.

روی چیپ هم هیتر گرفتم.اما میترسم که از بین برود.



ضمنا اگر کمی روی چیپ فشار بدم و لپ تاپ را روشن کنم بدون عیب بالا میاید.


حال به نظرتان اگر زیر دو پیچ هیت سینک فنرهای قوی تری بگذارم نتیجه مفید دارد؟

اگر بخواهم هیتر بگیرم ایا از زیر برد هم لازم است؟
با دمای 360 چه مدت زمان میشود هیتر گرفت تا چیپ اسیب نبیند؟

ممنونم از راهنماییتان
بدرود



[sovietiran]

به نام خدا
​

سلام. به نظر من هم ممکن است لحیم سردی باشد یا اینکه کریستال خراب داشته باشد!
​

​

درود
دقیقا جناب صابری به همین کریستال 27 مگاهرتز کنار چیپ مشکوک هستم!!
اما راستش دستگاههایی که روشن هستن را میترسم روشون کار کنم!اگه خاموش بشه واویلا!!
بدرود



[vahid_usb]

شما با 2 مشکل رو برو هستید اول های ولتاپ LCD دوم درصورت عدم جوابدهی کریستال چیپ مشکل اول برای بنده پیش آمده بود که با تعویض های ولتاپ رفع شد

دوست عزیز نتیجه نهایی را اعلام نمایید تا دیگر دوستان هم که با این مشکل روبرو شده اند بتوانند رفع مشکل کنند
