در خواست شماتیک یا تجربه تعمیر دستگاه جوش RASB200

[mojtaba984]

درود خدمت دوستان. کسی تجربه تعمیر راس 200 و داره. یا شماتیک قطعات؟



[mojtaba984]

خدمت دوستان عرض میشه igbtدستگاه سوخته. برد تحریک نامشخص. متعجبم این چطور مجوز تولید گرفته



[mojtaba984]

درود همکاران گرامی،برای نظر دادن و کمک به همکار دیگری نیاز نیست فوق تخصص الکترونیک یا مکانیک باشید. تجریباتتون رو بدون در نظر گرفتن تایید یا لایک دیگران تایپ کنید... سپاس



[amer007]

درود
وقتی igbt می سوزه ، اغلب دیود ها و مقاومت های قسمت درایور و اطراف خود igbt می سوزن که حتما باید تعویض بشن ، این مدل اینورتر جوشکاری دستم نرسیده.



[mojtaba984]

درود
وقتی igbt می سوزه ، اغلب دیود ها و مقاومت های قسمت درایور و اطراف خود igbt می سوزن که حتما باید تعویض بشن ، این مدل اینورتر جوشکاری دستم نرسیده.

برد تحریک مشخص نیست. و ایراد هم از برد تحریکه



[ح.یاسین]

مشکل رو بفرمایید،ببینیم دنبال چی میگردید.
مشخصات ترانس،دیود،مقاومت ...



[mojtaba984]

مشکل رو بفرمایید،ببینیم دنبال چی میگردید.
مشخصات ترانس،دیود،مقاومت ...برد تحری



[mojtaba984]

درود. مهندس سپاس از توجه شما چطور میتونم بایاس برد تحریک رو بگیرم.کدام قطعه رو به عنوان خروجی برد تحریک در نظر بگیرم



[mojtaba984]

نوروزتان پیروز مهندس گرام. هیچ کس تو گروه محل برد تحریک این دستگاه رو نمیدونه؟ مقاومت‌های گیت ای جی بیتی و محل قرار گرفتن برد تحریک.



[HS13&86]

نوروزتان پیروز مهندس گرام. هیچ کس تو گروه محل برد تحریک این دستگاه رو نمیدونه؟ مقاومت‌های گیت ای جی بیتی و محل قرار گرفتن برد تحریک.

با سلام و درود و تبریک سال نو و ماه رمضان.
یک عدد از این دستگاه برای تعمیر دارم.
مقاومت های R89 و R42 و R92 و R96 مقاومت گیت IGBT به مقدار ۱۰ اهم هستن.

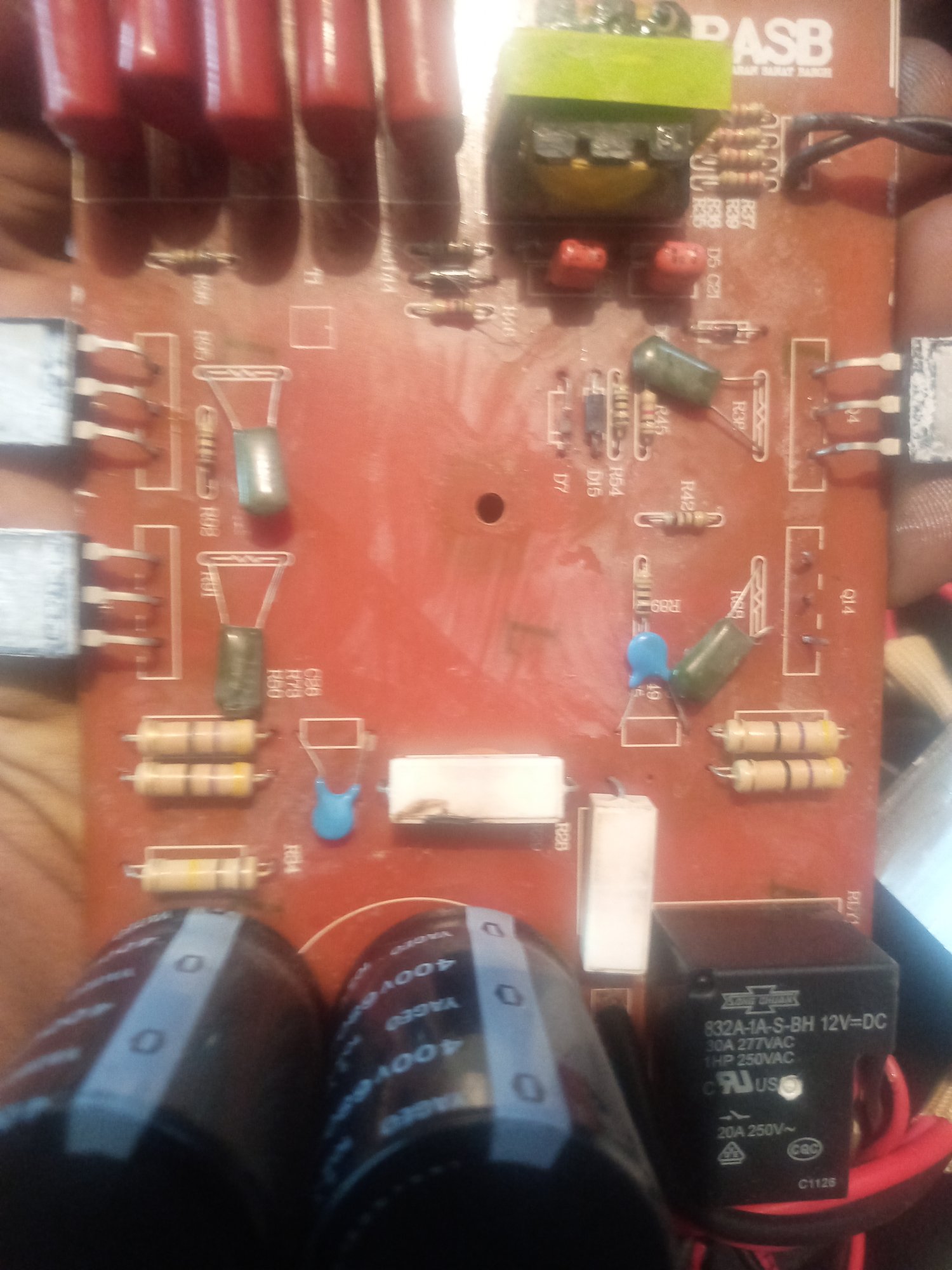

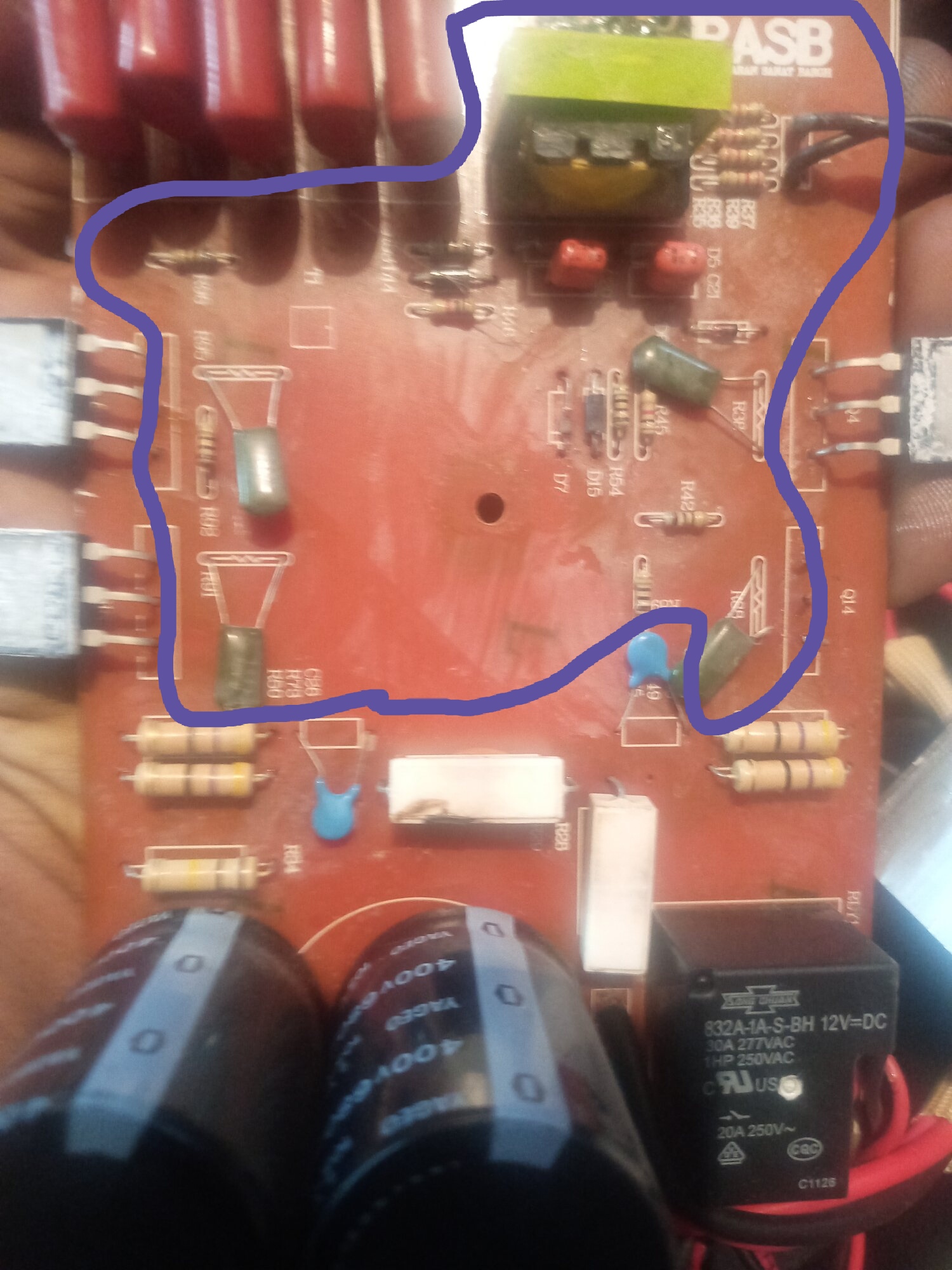

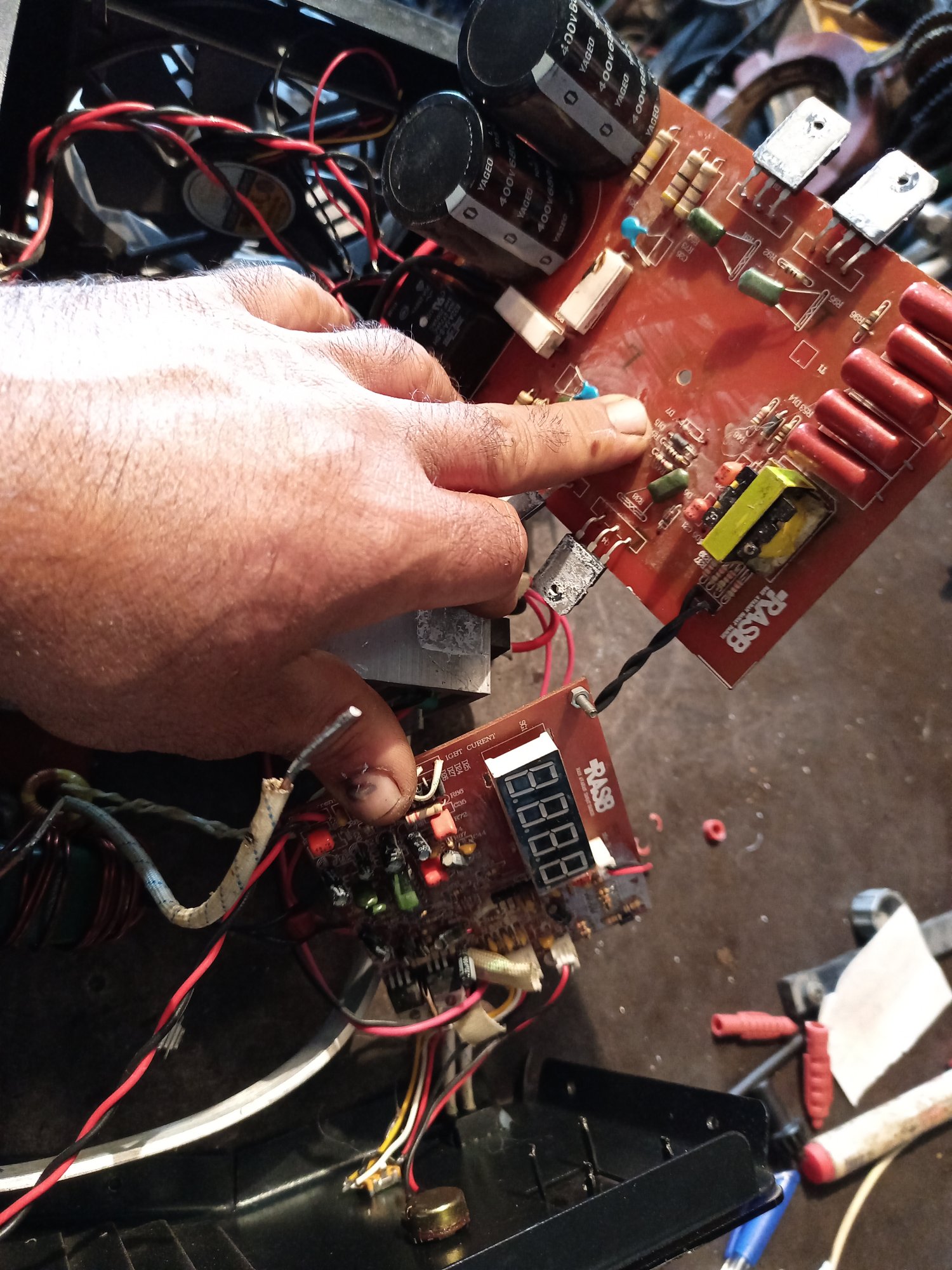

بخش تحریک ( درایو IGBT ها ) هم در تصویر زیر مشخص کردم.
البته بخش تولید PWM مستقیم روی خود برد پنل هست.
