درخواست کمک جهت تعمیر یک پاور سرور

zizu.zmr

کاربران vip(افتخاری)
کاربر
2011-09-30
225
464
قم
با سلام. یک پاور دلتا 56 ولت 42 آمپر که دارای دو حالت مد 1800 و 1200 وات هست رو در اختیار دارم که خاموش بود. در بررسی اولیه برخی قطعات سوخته بودند که شامل فیوز، دو یا سه عدد خازن MKT ، یک ماسفت 20N60CE بود. چند دیود فست SMD که مشابه MUR460 هستند.چند دیود معمولی 4007. مدار دارای سه پل دیود بود که دو پل دیود آمپر بالا جهت توان مدار موازی شده بود. و یک پل دیود مجزا جهت راه اندازی بخش دو رله ورودی مدار که سوخته بود. تمامی قطعات معیوب تعویض شدند. چندجای مدار هم تِرک های مسی آسیب دیده بود که با کنترل دقیق خطوط مدار سیم کشی و اصلاح شد. ( به دلیل سه لایه بودن برد، تلاش زیادی جهت فهمیدن خطوط انجام دادم و بدرستی ترمیم شد)

بخش کنترل مدار که دارای یک برد بلند هست توسط پین هدر به برد اصلی متصل شده که دارای هیچ قطعه ی معیوبی نبود. البته تمامی قطعات smd هستند. مدار دارای دو آی سی 324 هست. یک آی سی میکرو مگا168 یک آی سی PWM uc3825 و چند آی سی دیگه. الان مدار رو با لامپ تست متصل میکنم خیلی ضعیف لامپ تست روشن میشه و سریع خاموش میشه. رله ها بعد از دو ثانیه وصل میشه. ولتاژ به سر دو خازن بزرگ که موازی هستند 310 ولت میرسه. چراغ فعالیت بخش خروجی مدار هم فعال میشه و شروع میکنه به چشمک زدن. ( در نمونه های مشابه چشمک زدن حالت 1800 یا 1200 وات نشان از عملکرد صحیح مدار داره و خروجی وصل میشه)

اما فقط 460 میلی ولت در خروجی ظاهر میشه. در بخش اولیه مدار بعد از پل دیود ها چندین ماسفت قدرت وجود داره که هیچ کدوم آسیب ندیده بوند. دو عدد 35N60 و دو عدد 20N60 .و یک ماسفت کوچک که جهت تامین ولتاژ ترانس کوچک بخش تغذیه کنترل مدار هست. در بخش دیگه ای روبروی دو ترانس موازی شده ی مدار دو ماسفت 20N60 وجود داره که یکی از اونا سوخته بود و ترک مسی متصل به درین از بین رفته بود. روی هیچ کدام از ماسفت ها پالسی رو دریافت نمیکنم. گیت هیچ کدام از ماسفت ها فرکانسی نداره و وقتی با اسکوپ تست میکنم 50 هرتز دریافت میشه که یعنی هیچی. با وجودی که روی پایه تغذیه آی سی uc3825 ولتاژ 13.7 ولت دارم اما روی پایه 11 و 14 هیچ فرکانسی نیست. هنوز آی سی تعویض نکردم. باید تهیه کنم. میتونه از آی سی باشه؟ یا عدم تولید فرکانس در خروجی آی سی میتونه دلایل دیگه ای داشته باشه؟

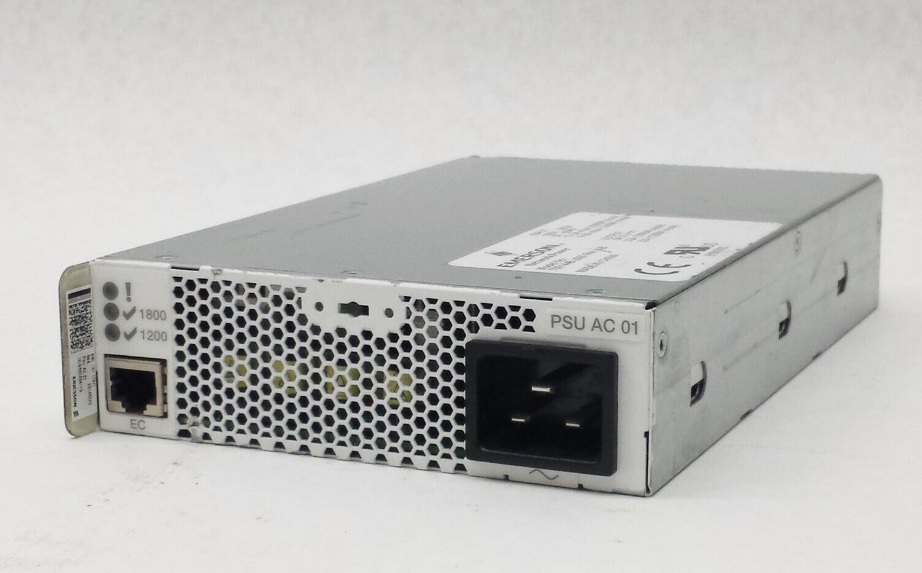

به دلیل فشردگی پاور و استفاده از هیت سینک های لبه دار قطعات پنهان هستند و تصویر بدردبخوری نمیشه چهت آنالیز تهیه کرد. با این حال اگر کمکی میکنه تصویری هم تهیه میکنم. همچنین تصویری از پشت برد اگر نیاز هست. ممنون میشم اساتید در جهت تعمیر پاور بنده رو راهنمایی کنید. پاور مورد نظر مطابق این تصویر هست.



آخرین ویرایش:

77770

کاربر vip
کاربر
2014-12-30
220
163
مازندران
با سلام. یک پاور دلتا 56 ولت 42 آمپر که دارای دو حالت مد 1800 و 1200 وات هست رو در اختیار دارم که خاموش بود. در بررسی اولیه برخی قطعات سوخته بودند که شامل فیوز، دو یا سه عدد خازن MKT ، یک ماسفت 20N60CE بود. چند دیود فست SMD که مشابه MUR460 هستند.چند دیود معمولی 4007. مدار دارای سه پل دیود بود که دو پل دیود آمپر بالا جهت توان مدار موازی شده بود. و یک پل دیود مجزا جهت راه اندازی بخش دو رله ورودی مدار که سوخته بود. تمامی قطعات معیوب تعویض شدند. چندجای مدار هم تِرک های مسی آسیب دیده بود که با کنترل دقیق خطوط مدار سیم کشی و اصلاح شد. ( به دلیل سه لایه بودن برد، تلاش زیادی جهت فهمیدن خطوط انجام دادم و بدرستی ترمیم شد)

بخش کنترل مدار که دارای یک برد بلند هست توسط پین هدر به برد اصلی متصل شده که دارای هیچ قطعه ی معیوبی نبود. البته تمامی قطعات smd هستند. مدار دارای دو آی سی 324 هست. یک آی سی میکرو مگا168 یک آی سی PWM uc3825 و چند آی سی دیگه. الان مدار رو با لامپ تست متصل میکنم خیلی ضعیف لامپ تست روشن میشه و سریع خاموش میشه. رله ها بعد از دو ثانیه وصل میشه. ولتاژ به سر دو خازن بزرگ که موازی هستند 310 ولت میرسه. چراغ فعالیت بخش خروجی مدار هم فعال میشه و شروع میکنه به چشمک زدن. ( در نمونه های مشابه چشمک زدن حالت 1800 یا 1200 وات نشان از عملکرد صحیح مدار داره و خروجی وصل میشه)

اما فقط 460 میلی ولت در خروجی ظاهر میشه. در بخش اولیه مدار بعد از پل دیود ها چندین ماسفت قدرت وجود داره که هیچ کدوم آسیب ندیده بوند. دو عدد 35N60 و دو عدد 20N60 .و یک ماسفت کوچک که جهت تامین ولتاژ ترانس کوچک بخش تغذیه کنترل مدار هست. در بخش دیگه ای روبروی دو ترانس موازی شده ی مدار دو ماسفت 20N60 وجود داره که یکی از اونا سوخته بود و ترک مسی متصل به درین از بین رفته بود. روی هیچ کدام از ماسفت ها پالسی رو دریافت نمیکنم. گیت هیچ کدام از ماسفت ها فرکانسی نداره و وقتی با اسکوپ تست میکنم 50 هرتز دریافت میشه که یعنی هیچی. با وجودی که روی پایه تغذیه آی سی uc3825 ولتاژ 13.7 ولت دارم اما روی پایه 11 و 14 هیچ فرکانسی نیست. هنوز آی سی تعویض نکردم. باید تهیه کنم. میتونه از آی سی باشه؟ یا عدم تولید فرکانس در خروجی آی سی میتونه دلایل دیگه ای داشته باشه؟

به دلیل فشردگی پاور و استفاده از هیت سینک های لبه دار قطعات پنهان هستند و تصویر بدردبخوری نمیشه چهت آنالیز تهیه کرد. با این حال اگر کمکی میکنه تصویری هم تهیه میکنم. همچنین تصویری از پشت برد اگر نیاز هست. ممنون میشم اساتید در جهت تعمیر پاور بنده رو راهنمایی کنید. پاور مورد نظر مطابق این تصویر هست.


مشاهده فایل‌پیوست 189739

سلام
همانطور که توضیح دادید و کامل بودن توضیحات از شما متشکرم.در جواب سوالتون وقتی پایه آی سی uc3825 شما هیچ فرکانسی دریافت نمیکنید سعی کنید با وجود سالم بودن ماسفت های ورودی ماسفت ها تعویض شوندچون بالا پایین رفتن اعداد تاثیر در فعال شدن ماسفت ها در مدار دارند.

بعد برین سر آی سی UC3825

, بعد اینکه مقدار ولتاز در خازن های صافی کم هست باید 380 تا 400 ولت ولتاژ داشته باشد.

با این حال چنتا عکس هم بفرستید میشه راحتر حل مشکل کرد
