سوال: درخواست نام پینهای مپ سنسور روآ 85

[sovietiran]

با درود
خواهشمندم اگر مقدور است پایه های این مپ سنسور را نامگذاری بفرمایید جهت ولتاژ گیری
البته ظاهرا در این مدل دو سنسور داخل این قطعه است
ممنونم



[rezasisi]

درود
مهندس جان این 4 پایه شامل|برق 5ولت-برق منفی یا همان اتصال بدنه-ولتاژ یا همان پالس برگشتی از سنسور پیزو الکتریک که میشود میزان فشار هوا-وولتاژ یا پالس برگشتی مربوط به دمای هوا.ساده ترین راه تست ولتاژها که در هر حال 5ولت ومنفی ثابتند اما پالسهای برگشتی بسته به شرایط فشار ودمای هوامتفاوت.

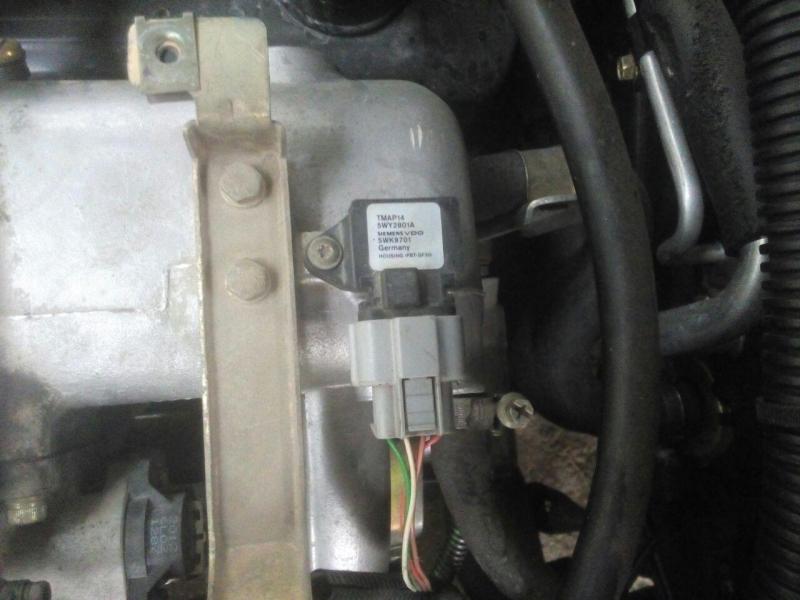

واما در روا از روی همین عکس اگر بخواهید بررسی کنید بترتیب سیم سبز بدنه وشماره 4 میباشد.سفید 3 وولتاژ برگشتی جهت دمای هوا-قهوه ای2 ومربوط بهبرق پنج ولت مثبت-وشماره1 همان سیم قرمز است که ولتاژ برگشتی جهت فشار هوا میباشد .از این روش ساده تر هم مقایسه با خودروی مشابه دیگر است موفق باشی



[sovietiran]

درود
عرض تشکر فراوان از توجهتان


انشالا اینهفته ازمایش و باز مزاحم خواهم شد
