سوال: درخواست راهنمایی برای جایگزینی قطعه بر روی لپ تاپ lg x110

[solvent]

سلام

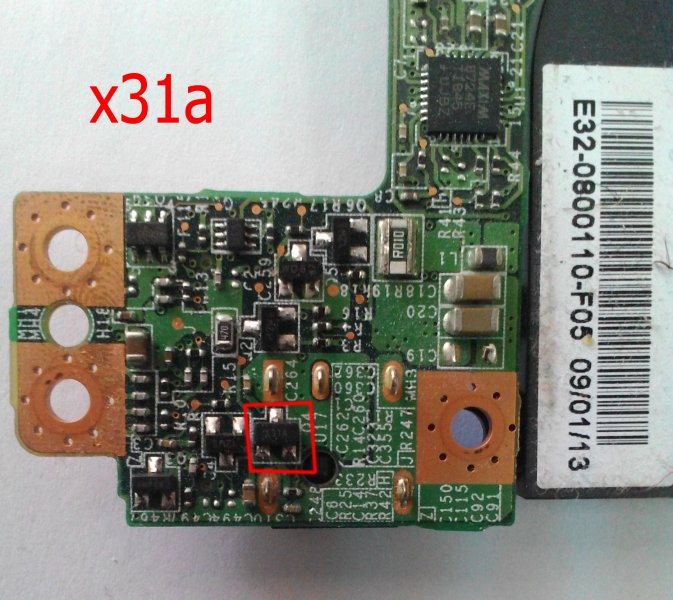

یه مینی لپ تاپ lg x110 برام اومده پاور جکش (سوکت شارژ) خرابه در حین تعویض یه قطعه با نام X31a گم شد عکسش رو گذاشتم میخواستم ببینم چه قطعه ای میتونم جایگزین کنم . با تشکر



[solvent]

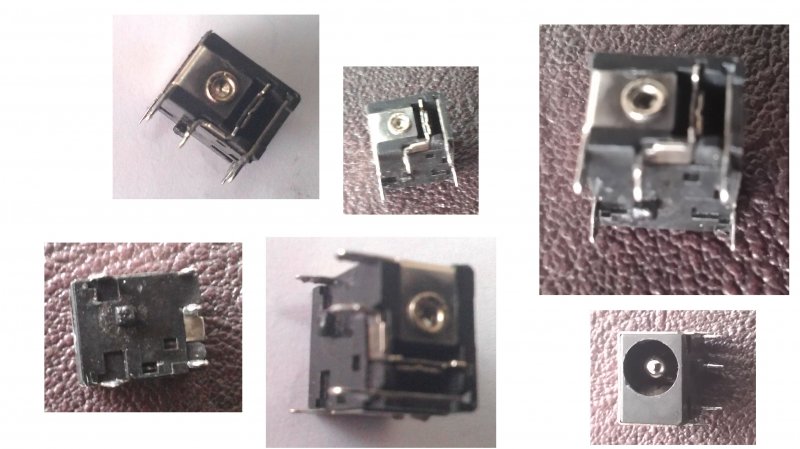

عکس پاور جک رو میزارم اگه ممکنه دوستان هر کی میدونه کجا میتونم گیر بیارم پیام خصوصی کنه برام ممنون میشم



[kharad]

درود
فایل پیوست مشاهده نمی شود
اصلاح نمایید.



[solvent]

تصحیح شد



[hanirayan]

دوست گرامی این قطعات رو من بیشتر از روی برد استوک بر میدارم یا میتونید از فروشگاه قطعات الکترونیک جایگزینی براش پیدا کنید

با این حال شماره یکی از مراکز پخش قطعات لپ تاپ در تهران رو براتون فرستادم انشا الله که داشته باشه

موفق باشید
​



[cybernova]

دوست خوبم
با توجه به مشخصه نوشته شده در کنارش ( Q4 ) این قطعه فت هست و می تونید با مراجعه به کدهای قطعات اس ام دی و جستجوی عبارت X31A مشخصات قطعه رو پیدا کنید .در ضمن فکر می کنم یه قطعه دیگه هم از روی برد پریده باشه .سمت راست تصویر ،خازن به شماره C19 .
موفق باشید .



[مهدی امجدی]

عکس پاور جک رو میزارم اگه ممکنه دوستان هر کی میدونه کجا میتونم گیر بیارم پیام خصوصی کنه برام ممنون میشم
مشاهده فایل‌پیوست 97061

با درود خدمت همکار گرامی
به لینک زیر مراجعه فرمایید فروشگاه سایت است
جک لبتاب/LCD
موفق باشید​



[solvent]

با تشکر از دوستان
استاد امجدی من تمام این جک های لپ تاپ رو دارم که شبیه ترین اون به این مدل همون جک hp هست ولی باز هم تفاوت دارد



[solvent]

دوست خوبم
با توجه به مشخصه نوشته شده در کنارش ( Q4 ) این قطعه فت هست و می تونید با مراجعه به کدهای قطعات اس ام دی و جستجوی عبارت X31A مشخصات قطعه رو پیدا کنید .در ضمن فکر می کنم یه قطعه دیگه هم از روی برد پریده باشه .سمت راست تصویر ،خازن به شماره C19 .
موفق باشید .

با تشکر از راهنمایی شما
من هر چی توی گوگل سرچ میکنم یا کتاب های قطعات smd به نتیجه ای نمیرسم و این قطعه رو پیدا نمیکنم آیا غیر از x31a باید چیز دیگه ای هم بنویسم



[cybernova]

دوست خوب
وقتی تنها نوشته روی قطعه همین کد باشه ،اصولا باید همین نوشته بشه .منتهی شاید این قطعه هم جزء قطعات با کد خاص هست که فقط برا شرکت سازنده لپ تاپ تهیه می شه .از روی شماتیک هم می تونید بفهمید کار این قطعه چیه و چه پارامترهایی داره و یه قطعه مشابه استفاده کنید .البته نظر اساتید رو هم جویا شوید .
موفق باشید .
