مشکل: درب بازكن يكسره در آيفون تصويري رنگي سيماران

[farzad.]

با سلام
آيفون تصويري رنگي سيماران به محض زنگ خوردن رله درب بازكن جذب ميشه يك بار كه اينجوري شده بود برد پنل رو باز كردم و مسير رو بررسي كردم فقط آي سي lm386 رو كه smd بود خارج كردم و با يه آي سي dip تست كردم درست نشد دوباره آي سي خودشو نصب كردم ديدم درست شد!!!بعد از يك هفته كار كردن دوباره به محض زنگ خوردن رله درب بازكن يكسره جذب ميشه و تا گوشي رو برداريم و دوباره بزاريم و يا مونيتور خاموش بشه رله هم خاموش ميشه.
ممنون ميشم راهنمايي فرماييد.



[masood789]

درود. مدار قفل بازکن با دریافت ولتاژ از پین ۱ مه از مانیتور میاد فعال میشه. در مسیر یک دیود زنر چند مقاومت و نهایت یک ترانزیستور درایو رله هست.
ابتدا از مانیتور مطمئن بشید، با مانیتور سالم ، جایگزین و تست کنید .
نشد این قطعات که ذکر کردم در پنل تست یا تعویض کنید



[farzad.]

درود. مدار قفل بازکن با دریافت ولتاژ از پین ۱ مه از مانیتور میاد فعال میشه. در مسیر یک دیود زنر چند مقاومت و نهایت یک ترانزیستور درایو رله هست.
ابتدا از مانیتور مطمئن بشید، با مانیتور سالم ، جایگزین و تست کنید .
نشد این قطعات که ذکر کردم در پنل تست یا تعویض کنید

سلام
همه اون قطعات رو تست كردم همانطور كه عرض كردم آيفون حدود يك هفته هم كار كرد دوباره همون مشكل پيش اومد.



[NICHICON]

به نام خدا
لطفا چک کنید دکمه گوشی دربازکن گیر نکرده باشد
هر واحدی اگر کلید گیر کرده باشه ذربازکن عمل میکنه



[farzad.]

به نام خدا
لطفا چک کنید دکمه گوشی دربازکن گیر نکرده باشد
هر واحدی اگر کلید گیر کرده باشه ذربازکن عمل میکنه

با سلام
اتفاقا اولين چيزي كه در برخورد اول چك كردم تست و بازديد كليد درب بازكن بود كه سالم بود!آيفون هم يك واحدي هست



[mehran76gh]

با سلام
آيفون تصويري رنگي سيماران به محض زنگ خوردن رله درب بازكن جذب ميشه يك بار كه اينجوري شده بود برد پنل رو باز كردم و مسير رو بررسي كردم فقط آي سي lm386 رو كه smd بود خارج كردم و با يه آي سي dip تست كردم درست نشد دوباره آي سي خودشو نصب كردم ديدم درست شد!!!بعد از يك هفته كار كردن دوباره به محض زنگ خوردن رله درب بازكن يكسره جذب ميشه و تا گوشي رو برداريم و دوباره بزاريم و يا مونيتور خاموش بشه رله هم خاموش ميشه.
ممنون ميشم راهنمايي فرماييد.

سلام دوست عزيز
نمايندگي رسمي تعميرات و فروش سيماران روبه روي مغازه من هست .
جالب اينجاست ب من و ساير همكاران گوشزد كرده كه دستگاه سيماران تعمير نكنيم وفقط ببريم نمايندگي:85000000:
ب نظرم يك ترانزيستور در همون اطراف سوخته كه مسير اتصالي كرده و داعما در حال برق دادن ب درب بازكن هست.
و اگر فقط مشكل شما اينه كه با زنگ زدن درب باز ميشه و همه چيز طبق روال عادي داره كار ميكنه
شما ميتونيد مسير درب بازكن رو با يك كليد در گوشي سري كنيد تا مدار با فشردن كليد درب باز بشه
موفق باشيد



[farzad.]

با سلام مجدد
در مسير رله درب بازكن پنل يه ترانزيستور smd با شماره 1GWبود با اين كه تست كردم و سالم بود اين ترانزيستور رو با يه ترانزيستور با همين شماره كه در قسمت صوت همين آيفون بود جابجا كردم الان درست شده و درب بازكن يكسره نيست!!!حالا 2 تا سوال اول اين كه اگه اون ترانزيستور مشكل داره پس چرا در تست با اهم متر سالم بود؟؟؟اگه ترانزيستور معيوبه و تست اهمي جواب نميده پس چطور در قسمت صوت داره جواب ميده.!!!!



[mehran76gh]

با سلام مجدد
در مسير رله درب بازكن پنل يه ترانزيستور smd با شماره 1GWبود با اين كه تست كردم و سالم بود اين ترانزيستور رو با يه ترانزيستور با همين شماره كه در قسمت صوت همين آيفون بود جابجا كردم الان درست شده و درب بازكن يكسره نيست!!!حالا 2 تا سوال اول اين كه اگه اون ترانزيستور مشكل داره پس چرا در تست با اهم متر سالم بود؟؟؟اگه ترانزيستور معيوبه و تست اهمي جواب نميده پس چطور در قسمت صوت داره جواب ميده.!!!!

بس درست شد مشكل درب باز كن.
احتمال داره ترانزيستور قلع مردگي داشته و شما با تعويض 2 تا قلع مردگيشو گرفتي.
دليل دوم اينه كه ترانزيستور نشتي بيدا كرده كه با اهمتر هاي عقربه اي جنس خوب قابل تشخيصه بنابر اين در مدار صوت زياد دقيق بودن و سلامت كامل قطعه مهم نبوده و نويز كوچك در مدارش تاثير نميزاره اما در مدار درب باز كن يك نشتي كوچك باعث فرمان به رله ميشه.
حالا نظر بنده بود و اساتيد محترم انجمن اصلاح كنند .

/////////////////////////

شما به اين ادرس برو ديتاشيت 1GW رو ببين همچنين قطعه مشابه آن كه bc847c هست رو ببين و جا اون ترانزيستور صوت يك bc847c بزن كه بعدا مشكلي بيش نياد.
http://www.s-manuals.com/smd/1g

درضمن شما يك عكس از محل و قطعه مذكور در برد قرار بده ما هم تجربه كسب كنيم.

•




موفق و بيروز باشيد.



[farzad.]

سلام.

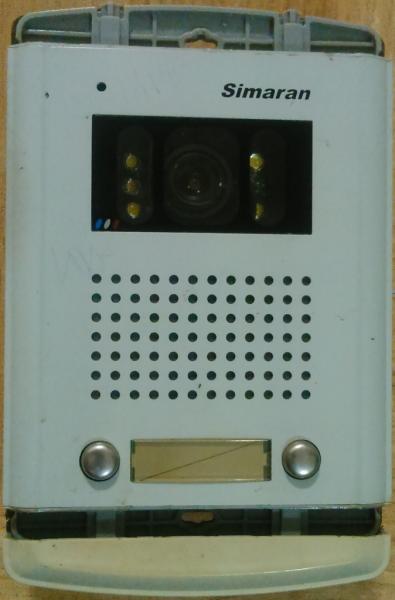

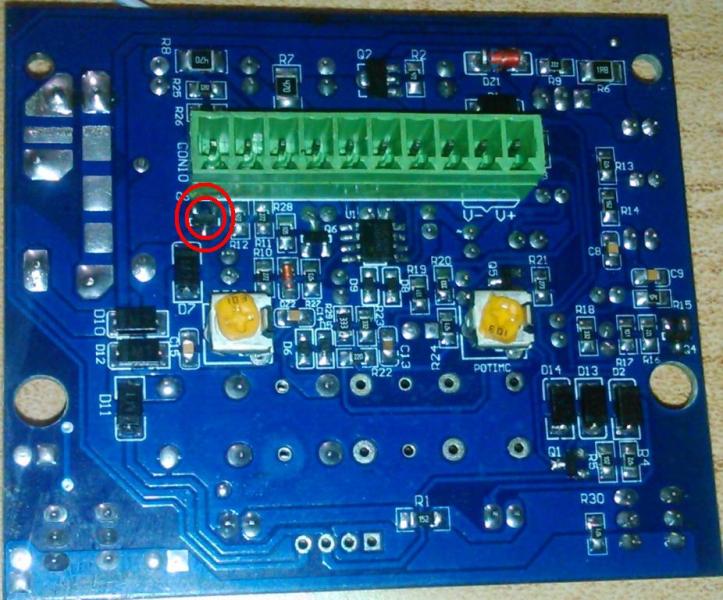

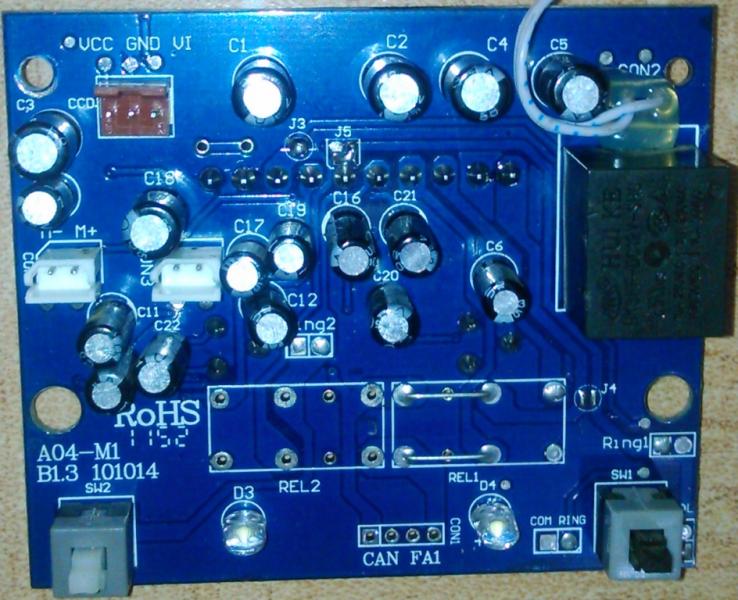

عکس پنل و پشت و روی برد و ترانزیستور 1GB رله درب بازکن که با دایره قرمز مشخص شده.در ضمن فعلا ترانزیستور رو عوض نکردم فقط برد رو با اسپره عایق کردم چون احتمال دادم شاید به خاطر نفوذ رطوبت این مشکل پیش اومده باشه چون پنل هیچ قابی نداره و مستقیم داخل دیوارنصب هست منطقه هم رطوبتی هست.تا ببینم چی میشه.
