با سلام خدمت دوستان و اساتید گرامی

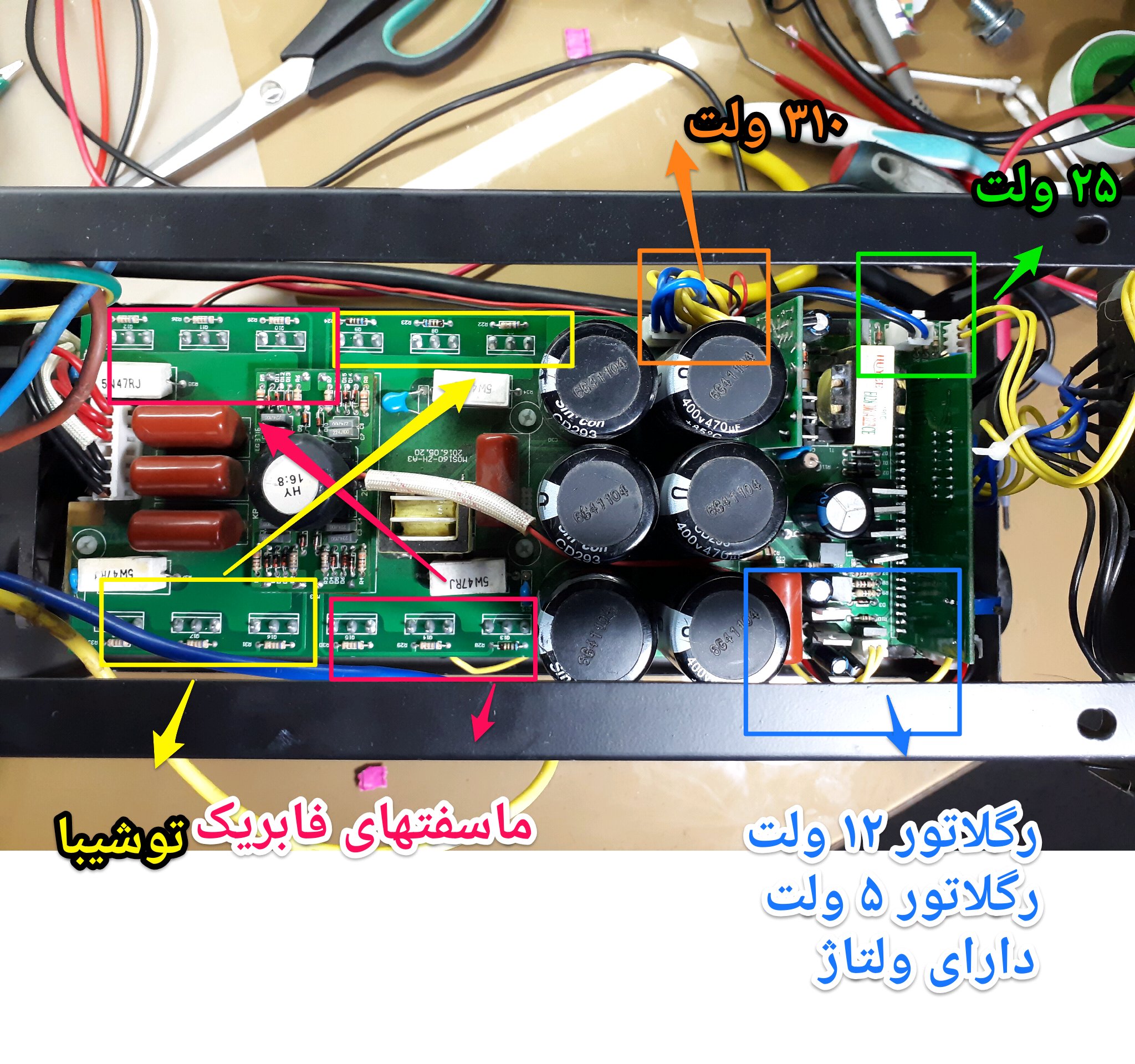

دستگاه اینورتر برای تعمیر آورده شده که به گفته دوستمون قطب مثبت و منفی رو جابجا استفاده کرده و این اتفاق افتاده است(من که به شخصه باور نکردم)و اینکه اخرین باری که به برق وصل کردن فیوز پریده.با چک کردن ظاهری و بردی متوجه شدم که چند تا از ماسفت های cs2837 پایه هایشان شکسته و چند تا شون ترکیده.که همه ی ماسفتها را خارج کردم و ۶ عدد آنها که مارک toshiba بود را به صورت ضربدری تعویض و مابقی را که برای خود دستگاه بود و تست کرده بودم به صورت ضربدری نصب کردم.بعد با تست بقیه قطعات تغذیه متوجه خراب بودن رله شدم وآن را هم تعویض نمودم.بعد دیدم که آی سی ۳۵۲۵ هم دار فانی را وداع گفته(ترکیده)آن را هم تهیه و تعویض کردم و چند تا از دیود های زنر ۴۱۴۸ برد ترانس حلقوی رو هم که اتصال کوتاه بود تعویض کردم.الان دستگاه روشن میشه و در خروجی دستگاه ۵۱ ولت دارم اما جوش نمیده(یه جرقه کوچک میزنه)ولتاژ های ۳۱۰ و ۲۴ و ۱۲ و ۵ رو دارم عکسها را ضمیمه میکنم راستی رگلاتور ۷۸۱۲ به شدت گرم میشه اون رو هم تعویض کردم(با توجه به اینکه خروجی اش ۱۲ بود) اما باز هم داغ میشود،بعد گفتم شاید آی سی ۳۱۴۰ هم خراب شده باشه که برد کامل pwm رو تعویض کردم که باز هم،همون آش و همون کاسه.
