خرابی تاچ پد هود کن مدل Hilux

[zmojtaba161]

با درود
خدمت اساتید و همکاران عزیز

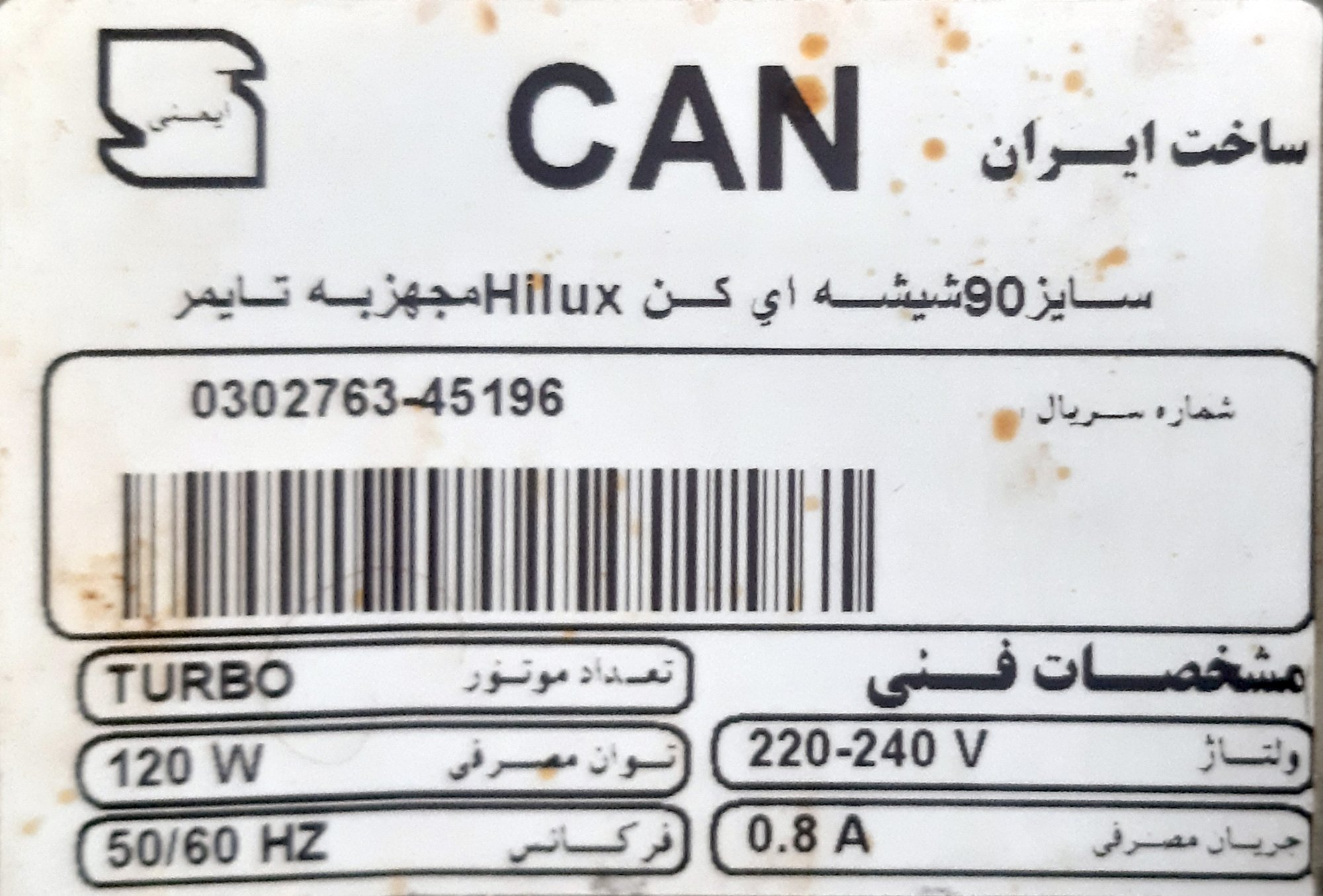

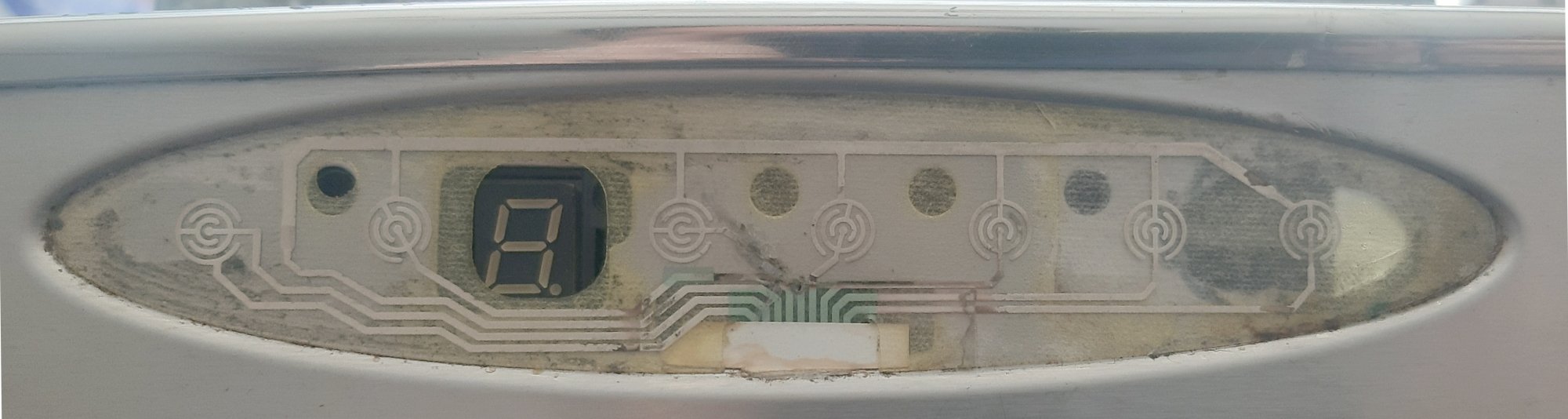

تاچ پد هود کن مدل Hilux مسیر قطعی داره
متأسفانه تاچ پد رو نتونستم از بازار تهیه کنم
راهی برای ترمیمش هست

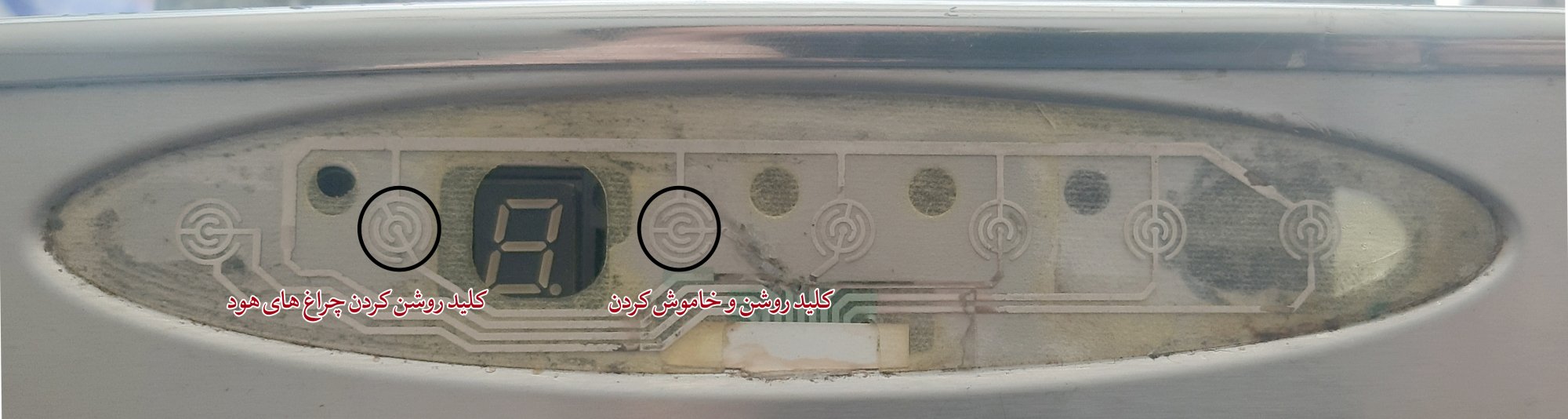

توضیح اینکه کلید اول از سمت چپ کارایی نداره
کلید دوم از سمت چپ کلید روشنایی چراغ های هود هستش که کار نمیکنه
کلید سوم هم از سمت چپ کلید روشن و خاموش دستگاه هستش که کار نمی کنه
بقیه کلیدها مشکلی نداره
با سپاس



[saeedesgh]

سلام
اگه گرافیت مایع داری شاید بشه تعمییر کرد
امتحان کن و روی جایی که قطعی داره رو با الکل به آرومی تمیز کن و محل قطعی رو با یه مقدار گرافیت به هم وصل کن و بزار خشک شه و تست کن
مراقب باش گرافیت به خطوط دیگه نخوره
البته اگه حوصله داشته باشی میشه طرح همین صفحه کلید را روی pcb پیاده کرد و یه نمونه خودت بسازی



[zmojtaba161]

سلام
اگه گرافیت مایع داری شاید بشه تعمییر کرد
امتحان کن و روی جایی که قطعی داره رو با الکل به آرومی تمیز کن و محل قطعی رو با یه مقدار گرافیت به هم وصل کن و بزار خشک شه و تست کن
مراقب باش گرافیت به خطوط دیگه نخوره

با درود
دوست عزیز
ممنون از پاسخی که دادید
یه سوال دیگه از خدمتتون داشتم این کیبرد چون برای هود هستش و در معرض گرما و رطوبت و چربی هستش دوام می آره گرافیت مایع؟



[3r4n]

سلام میتونی از میکروسوییچ های گرد استفاده کنی و طبق مدار خودش سیم کشی کنی من این کارو میکنم



[saeedesgh]

با درود
دوست عزیز
ممنون از پاسخی که دادید
یه سوال دیگه از خدمتتون داشتم این کیبرد چون برای هود هستش و در معرض گرما و رطوبت و چربی هستش دوام می آره گرافیت مایع؟

آره مشکلی پیش نمیاد و گرافیت بعد از خشک شدن ثابت میمونه



[zmojtaba161]

آره مشکلی پیش نمیاد و گرافیت بعد از خشک شدن ثابت میمونه

سپاس بیکران
لطف کردید



[zmojtaba161]

سلام میتونی از میکروسوییچ های گرد استفاده کنی و طبق مدار خودش سیم کشی کنی من این کارو میکنم

ممنون از راهنماییتون
طبق فرمایش شما با میکرو سوئیچ سیم کشی کردم و درست شد
فقط اینکه می خواستم بدونم از چه سایزی میکرو سوئیچ استفاده می کنید؟



[حیدر شاهمرادی]

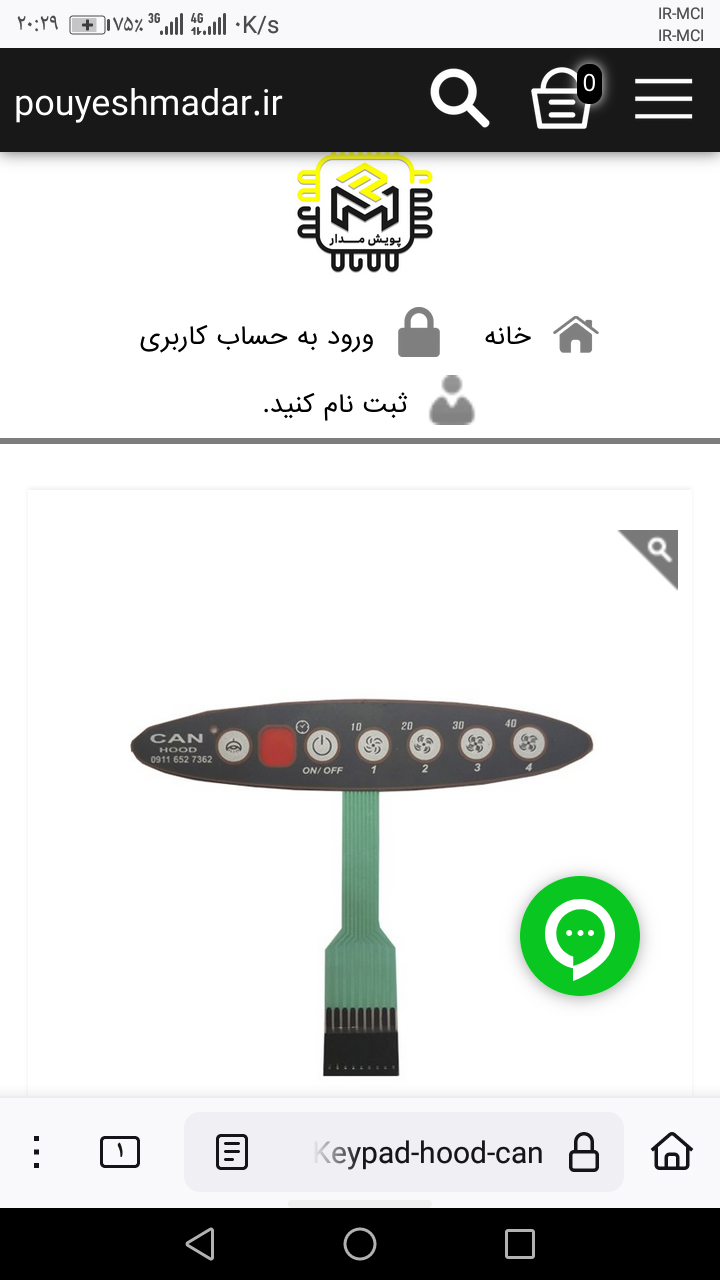

باسلام تاچ پد در بازار موجود می‌باشد جهت اطلاع همکاران .



[reza_m72]

سلام به همه دوستان
در صورت نداشتن مایه گرافیک از کنترولهای کوچک که برای امپیتری پلیر ضبط است استفاده کنید احتیاجی به گرا فیک نیست هر کدام از دکمه ها را ببرید و با نوار چسب روش بچسبانید
