با سلام و احترام

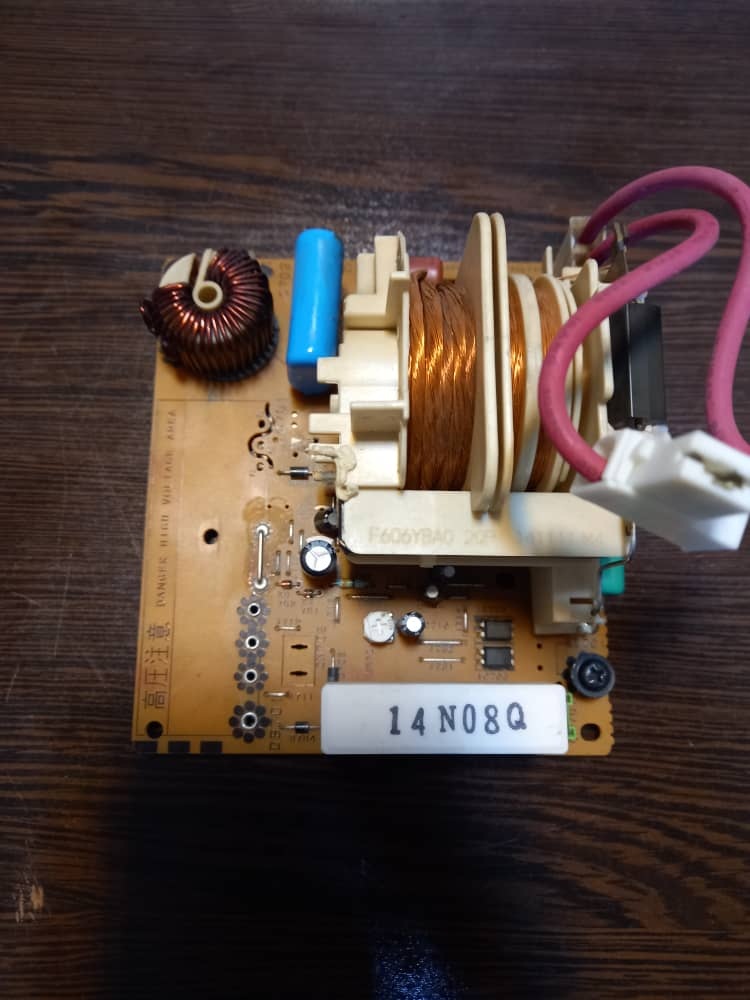

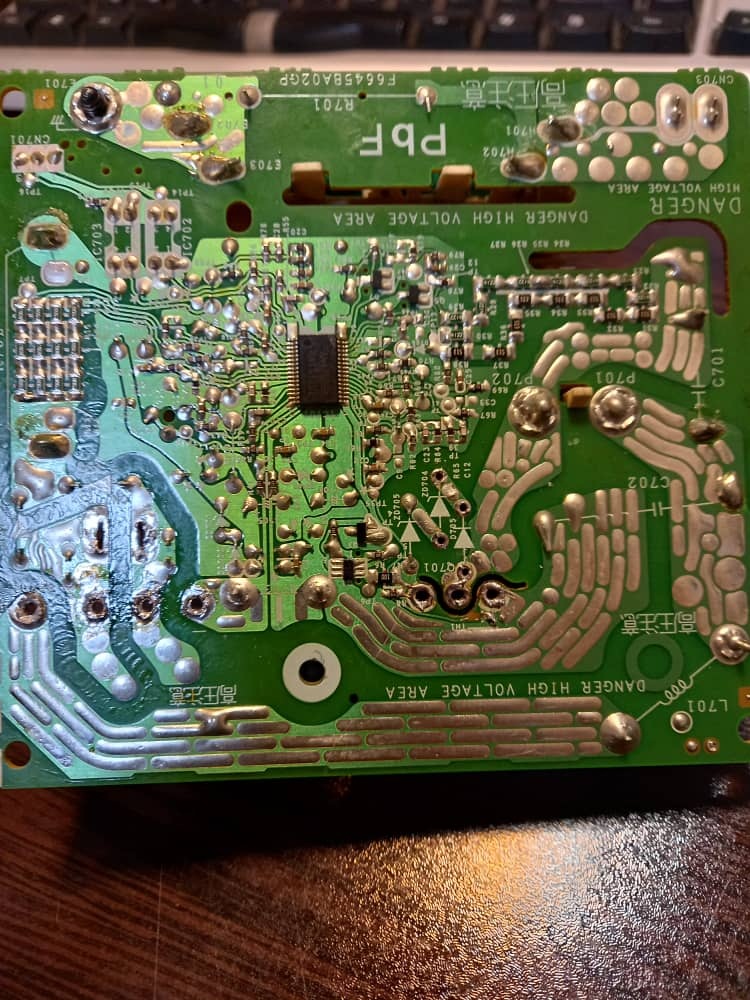

یه مایکروفر پاناسونیک داشتم که فیوز اصلی دستگاه سوخته بود و داخل برد اینورتر یه دونه ترانزیستور igbt وجود داره که شمارش40wr21 سوخته بود و دوتا دیود هم به شماره های
zd 705: 1h6ge0
zd704: p4ke780asv
اتصال باز شده و سوخته بودن

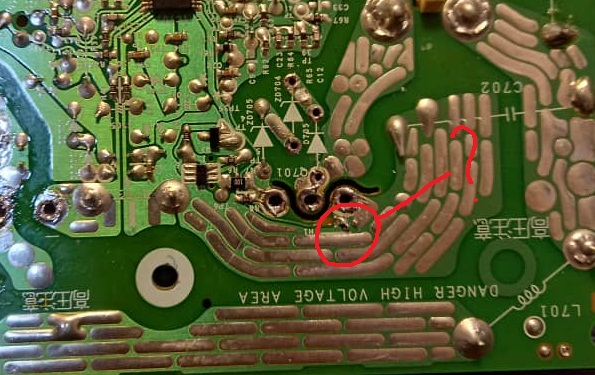

1) وقتی داشتم دیود رو درمی آوردم یه المان smd که فکر کنم مقاومت بود کنده شد نمیدونم مقدارش چقدر بود . داخل عکس علامت زدم . محبت میکنید بفرمایید چه قطعه ای بوده ؟
2) آیا با تعویض این قطعات مشکل برطرف میشه و علت سوختن igbt چی هست چون پل دیود داخل برد سالمه ؟
3) یه دونه آی سی به پایه گیت igbt وصل هست آیا اونم میسوزه؟
ممنون
