مشکل: خرابی باکس شارژ دریل شارژی دیوالت بر اثر فضولی!!!

[mehdi avay]

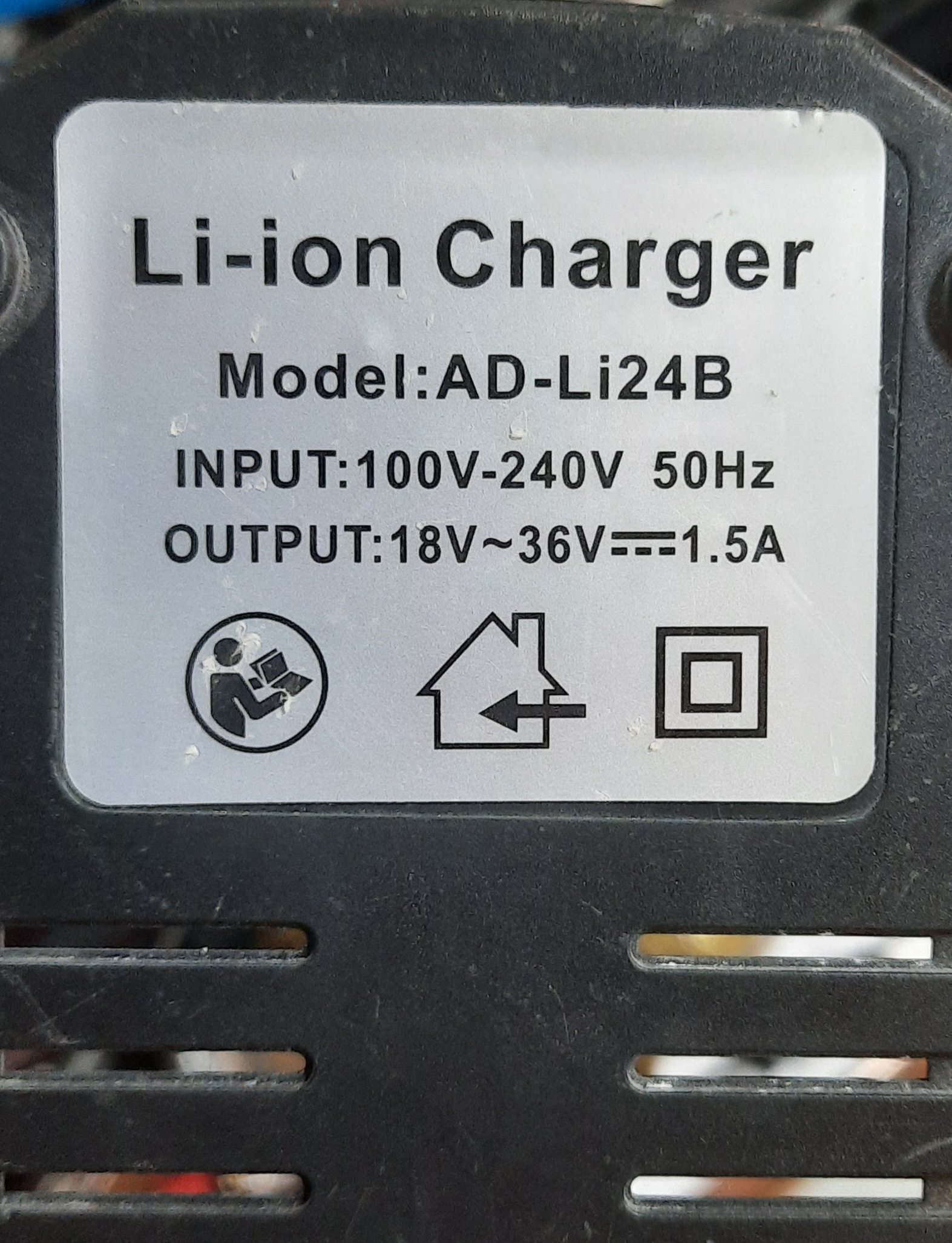

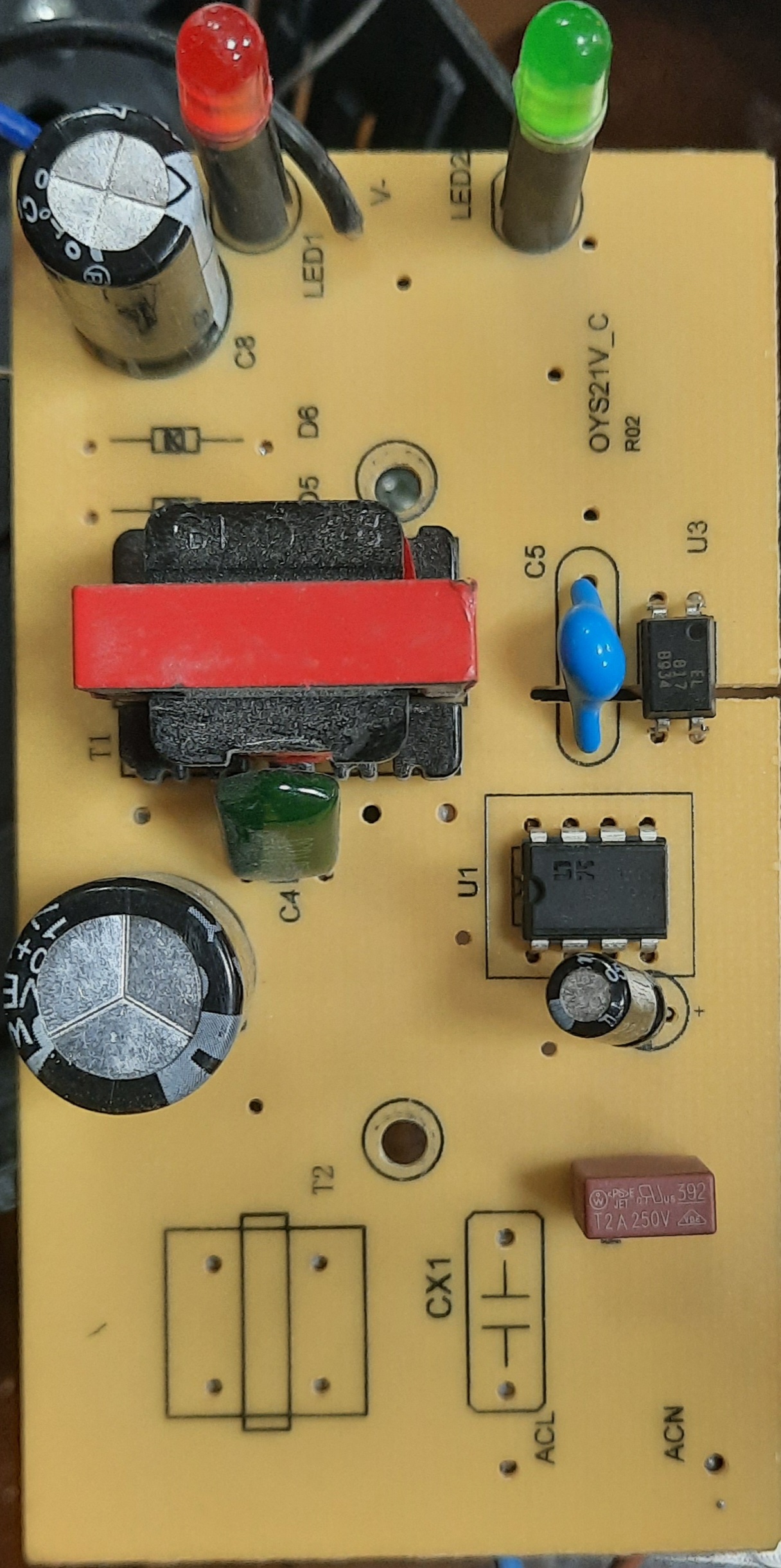

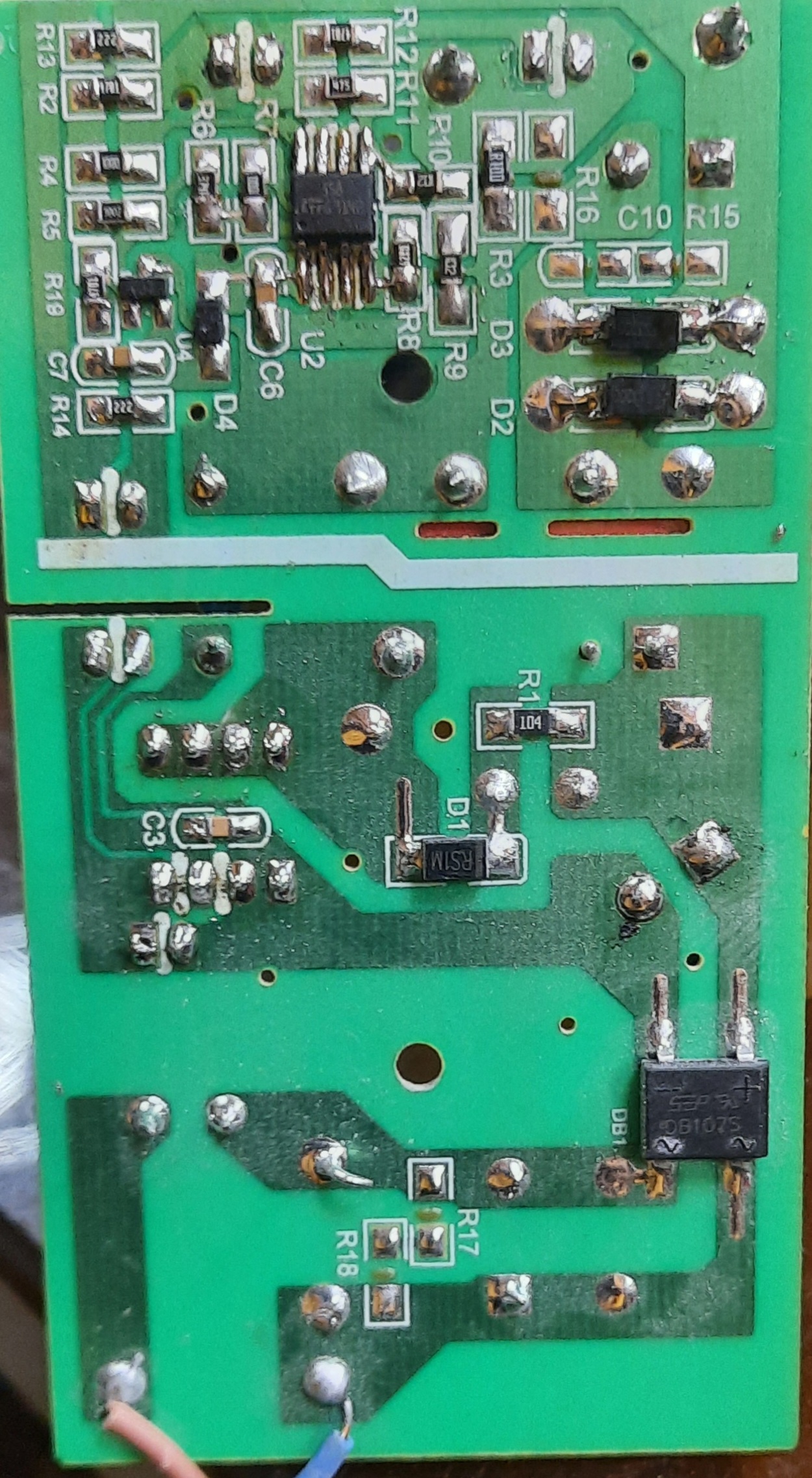

سلام همکاران عزیز. این شارژر دستم رسیده گویا سالم بوده و کار می‌کرده اما مشتری از سر کنجکاوی بی دلیل مثبت شارژر رو ب منفی یک لحظه اتصال میده و میگه از اونجا دیگه چراغ سبز روشن نشد . الآنم چک کردم قسمت گرم مدار برقراره و خازن اصلی ۳۱۲ ولت داره خروجی اما سه ولت بیشتر نیست . کارایی که کردم اینه آیسی تغذیه DK124 و آیسی Lm358 رو در خروجی مدار ، تعویض کردم مشکل پابرجاست . همه قطعات رو چک کردم خرابی ندیدم میشه راهنمایی کنید



[khelane]

دیود شاتکی رو حتما تست بگیرید
قطعات مربوط به فیدبک مدار کنارش اپتوکوپلر رو ببیرون مدار تست بگیرید و تونستید431 رو تعویض کنید یا اپتوکوپلر روهم تعویض کنید
خازن کنار ایسی رو هم عوض کنید



[mehdi avay]

سلام باورتون شاید نشه اما چیزی نمونده تعویض نکنم ۴۳۱ تعویض شد کوپلر تعویض شد اون خازن کنار آیسی همچنین . خروجی آیسی ۳۰۰ ولت حدود داره پایه سوم که فیدبکه چهار ولت و چهارم که vcc حدود پنج ولته



[mehdi avay]

فقط اینکه دیودهای شاتکی رو تست کردم بظاهر سالمن اما نمونه شو ندارم عوض کنم ss3200



[mhpr2008]

بنظر مشکل تو ورودی هستش مدار بعد از پل دیود به بعد تا قبل از ترانس
در ضمن چک کن که چراغه خودش نسوخته باشه گمراهت کنه
تست گرم بگیر حتما ببین تا کجاها ولتاژ رد میشه



[mehdi avay]

ممنونم از دوستان که پاسخ دادند و وقت گذاشتند مشکل با تعویض مقاومت R100 حل شد . یک مقاومت که نقش فیوز رو داره



[جمشيدا]

درود
برای آینده



[mehdi avay]

ممنونم از توجهتون??????



[Wolfson]

مقاومت R100 کدوم مقاومته ؟؟؟ من هم‌همین مشکل رو دارم



[Wolfson]

جاش چه مقاومتی گذاشتین؟
