مشکل: خاموش بودن لپ تاپ لنوو B50-70 B092P Rev:1

[کایا کامپیوت]

سلام و خسته نباشید خدمت همکارای عزیز...

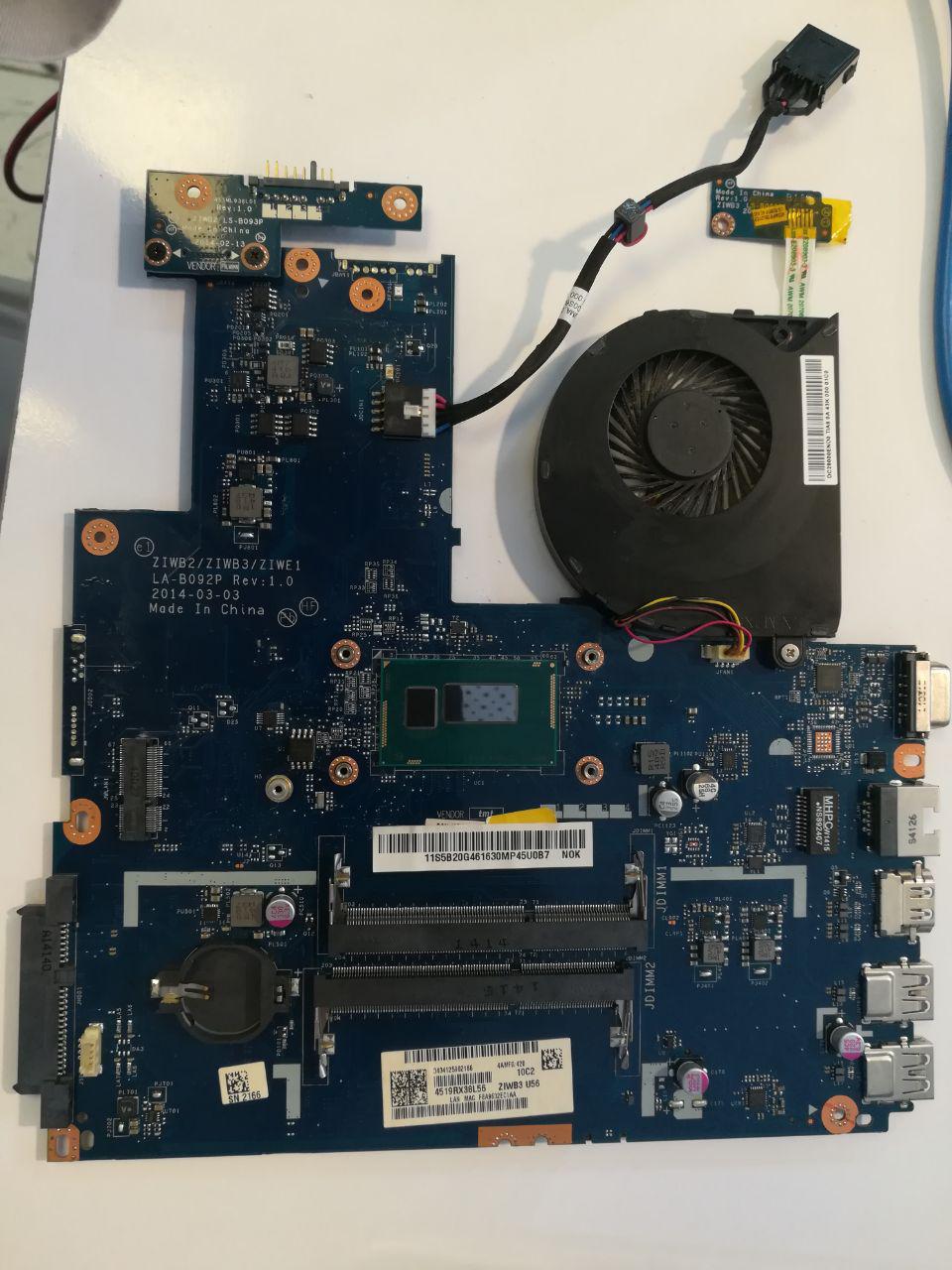

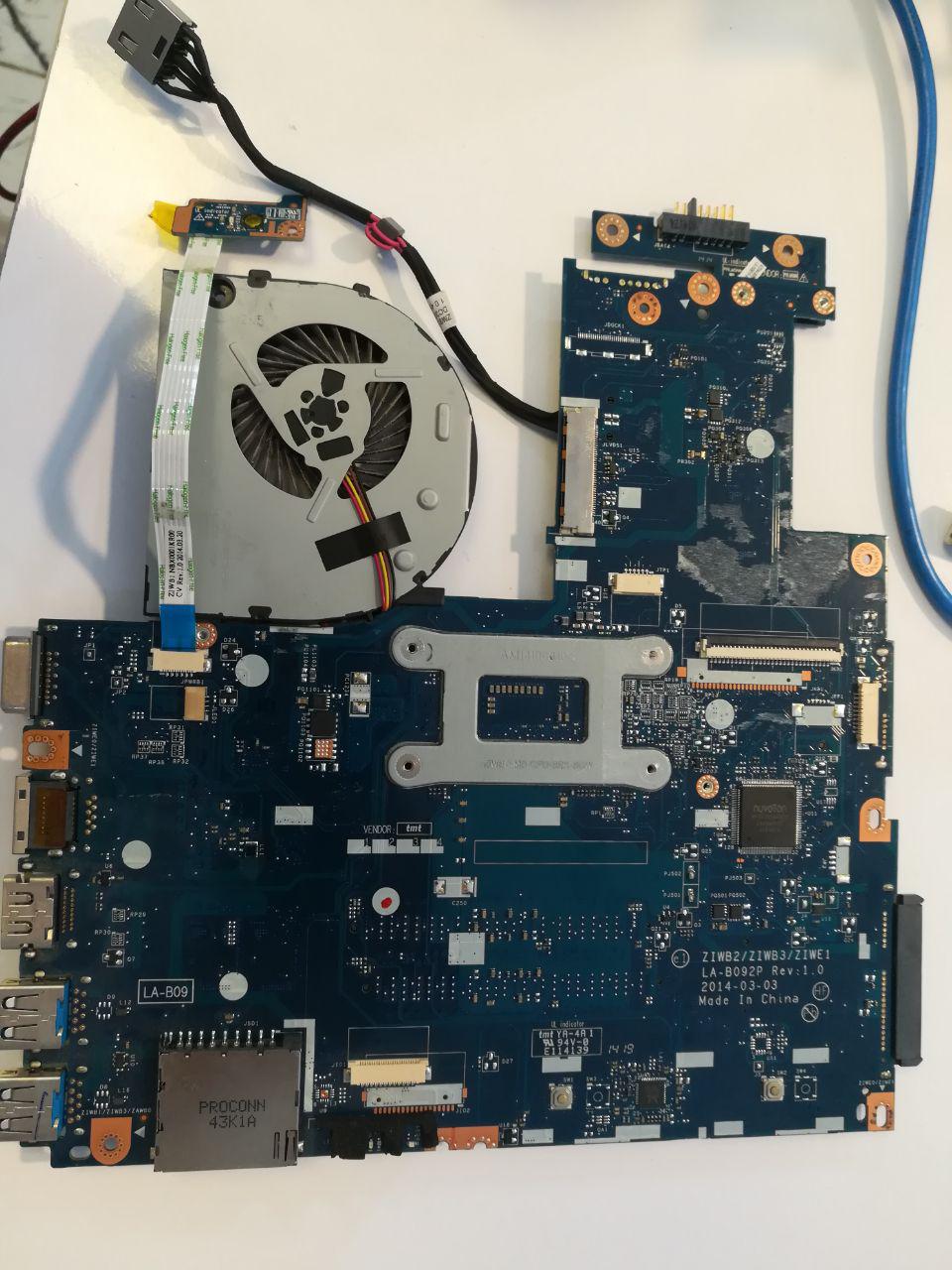

لپ تاپ لنوو B50-70 B092P Rev1 مشتری برای تعمیر آورده مشکلش خاموشی کامل هستش ...

وقتی شارژر رو به لپ تاپ وصل می کنی و از جک روی مادربرد ولتاژ میگیری کلا ولتاژ روی مادربرد قطع میشه...

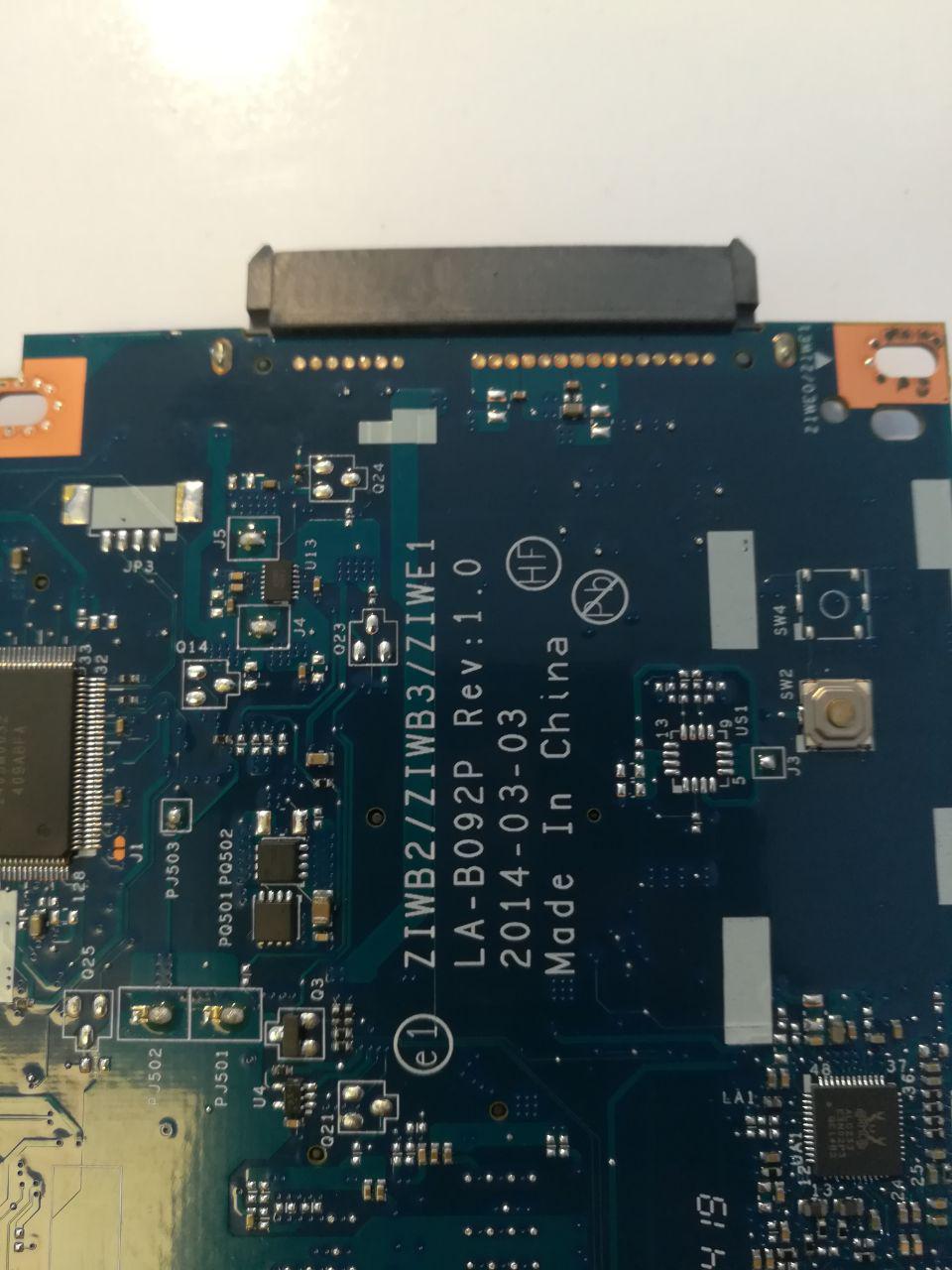

ترانزیستور 1 و 2 رو از روی برد میکنم اتصالی رفع میشه ولی وقتی دوباره هرکدوم رو تک تک هم میذارم دوباره اتصالی میاد و ولتاژ قطع میشه...

فقط یک چیپ CPU داره و دیگه چیپ دیگه نداره ...

لطفا راهنمایی کنید مشکل ممکنه از کجا باشه ...



[mohsenfhm]

خب احتمالا ترانزستور ها معیوب هستن . جایگزین کن



[hadi.mrv]

دستگاهو به منبع تغذیه وصل کن ببین چند امپر میکشه و چه قطعاتی داغ میکنه ؟
از سلامت اون دوتا ماسفت هم اطمینان حاصل کنید .
اگه اون تا سالم هستند به خروجی ماسفت ها ولتاژ بدین ببینین کدون یک از قطعات داغ میکنه .؟



[samad-ch]

سلام

طبق فرمایش شما خط19ولت به محض اتصال اداپتور ولتاژ افت میکنه
این یعنی اتصال روی خط19ولت

ابتدا خط ورودی 19ولت رو نسبت به بدنه چک کن
یا اتصال کامل شده
یا اهمی شده از دو طرف

اگه اتصال باشه از اولین فت تست بگیر به سمت جلو

ببین کدوم باعث اتصال خط ورودی شده

اگه اهمی شده
خط19ولت به چند شاخه تبدیل میشه برای بخش های مختلف
و ورودی هر بخش یه مقاومت فیوزی میزارن.با خارج کردن مقاومت و تست بیزر هربخش ،متوجه میشی کدوم بخش اتصال یا اهمی شده

پیدا کردن عیب یا از طریق نقشه هستش یا تجربه
