مشکل: خاموشی لپ تاپ ایسوس x555dg

[hossein1354]

سلام به ددوستان و همکاران عزیز
یه لپ تاپ دارم که خاموش هست مدل لپ تاپ x555dg ورژن 2.0 است
روی سلف 5 و 3 ولتاژ نیت می خواستم تو این مدل لپ تاپ نبودن ولتاژ عادی است
کسی چک نکرده که ایا توی این سری لپ تاپ ولتاژ در حالت استانبای ولتاژ 3 و 5 فعال است یه نه
ولتاژ 3 و 5 LDO هست و ولتاژ روی سویچ هم هست
متشکرم



[hoseyn1258]

سلام
وقتی سوییچ میکنید این ولتاژ برقرار میشه یا نه ؟



[hossein1354]

لپ تاپ روشن نمی شه
نه



[reza.93]

سلام
اگر توی شماتیک یا بردویو از این ولتاژ به اسم alw یا always اسم برده شده باید موجود باشه و اگر با پسوند sus یا S هست بعد از روشن شدن لپ تاپ سیگنال فعالساز میاد و این ولتاژ ایجاد میشه یعنی :

3v_alw قبل از روشن شدن
3Vs یا 3V_SUS بعد از روشن شدن



[karimjavvy]

سلام به ددوستان و همکاران عزیز
یه لپ تاپ دارم که خاموش هست مدل لپ تاپ x555dg ورژن 2.0 است
روی سلف 5 و 3 ولتاژ نیت می خواستم تو این مدل لپ تاپ نبودن ولتاژ عادی است
کسی چک نکرده که ایا توی این سری لپ تاپ ولتاژ در حالت استانبای ولتاژ 3 و 5 فعال است یه نه
ولتاژ 3 و 5 LDO هست و ولتاژ روی سویچ هم هست
متشکرم

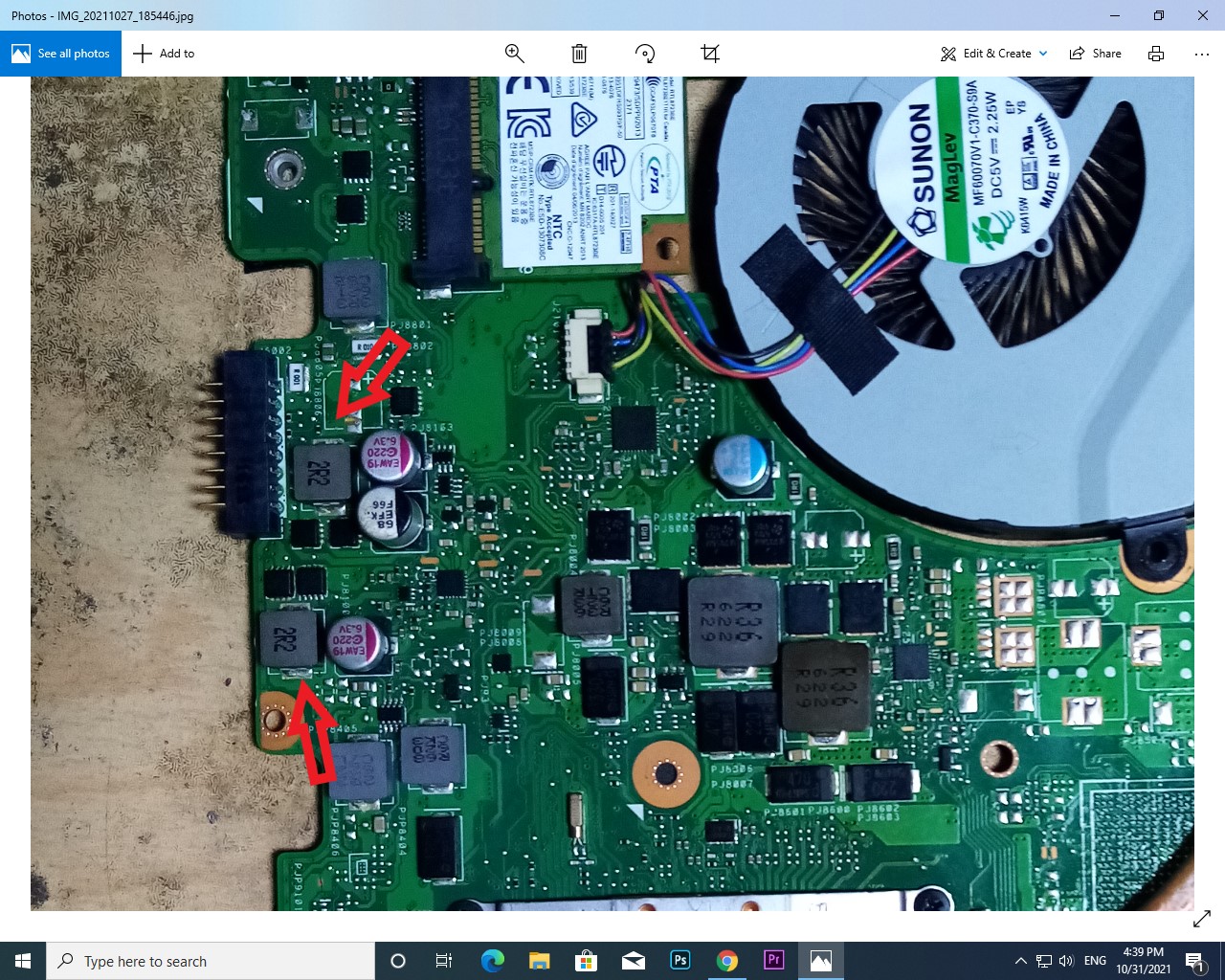

مشاهده فایل‌پیوست 180165

سلام
بهتره مشخص کنید که با باطری روشن میشه یا نه و اگر روشن نشد بدون باطری و فقط شارژر رو وصل کنید و شروع کنید تک تک سلف ها رو ولتاژگیری کنید و در تصویر مشخص کنید تا بهتر راهنمایی شوید ، اگر ولتاژهای ۳ و ۵ استندبای رو داشته باشید عملا باید استارت بخوره نهایتا تصویر نداشته باشید ، از آنجایی که شما فرمودید ولتاژ سر سوئیچ ۳ ولت هست نشان می ده استندبای هست و حاضره ، تنها کاری که باید انجام بدید چک کنید موقع سوئیچ زدن ولتاژ از سر سوئیچ می خوابه یا نه این فرایند لحظه ای هست و نیاز داره خیلی دقیق این کار رو انجام بدید ، سپس اگر مشاهده کردید که ولتاژ کم میشه در لحظه و سپس به همان ۳ ولت بر می گرده ، شکتون به IO برسه و برید سراغ پایه ای که فرمان روشن شدن رو به PCH یا CPU میده و چک کنید . اگر این فرمان صادر نشه طبیعی هست که دستگاه سوئیچ نشه و هیچ عکس العملی نشون نده .

باز هم سوال داشتید در خدمتم .



[hossein1354]

این مدل لپ تاپ در حال استنبای فقط سلف 5 ولت فعال است و سلف 3.3 با روشن شدن لپ تاپ فعال می شود
مشکل این لپ تاپ نبود ولتاژ 3VA_EC روی ای او بود ولی ولتاژ 3.3 پاور روی ای او بود
در حالت استنبای ولتاژ 3.3 (LDO)پاور روی یه پای ای او قرار دارد بعد ای او با فعال کردن یه ای سی ولتاژ 3VA_EC را روی پایه ای او قرار می گیرد

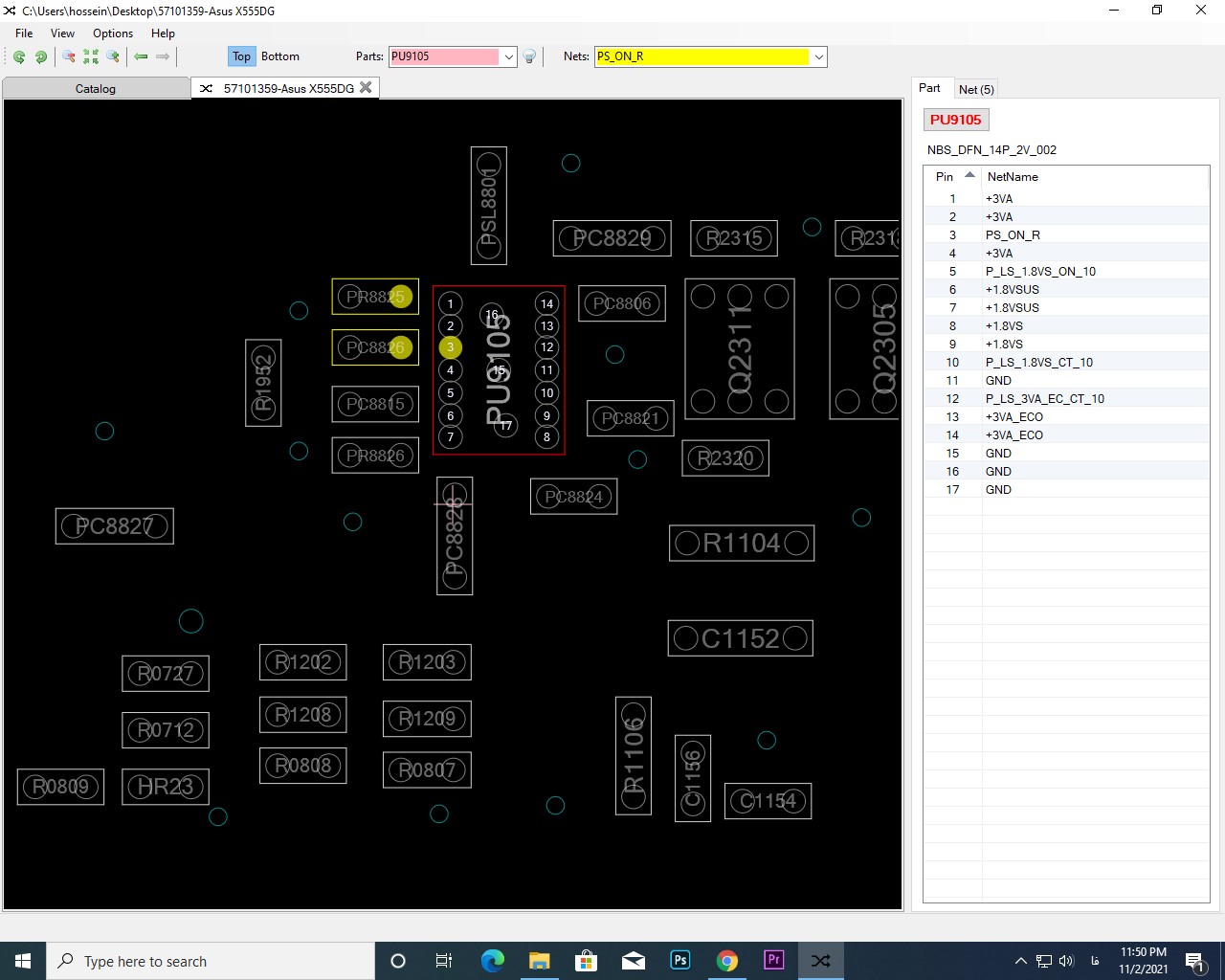

این هم ای سی



[hossein1354]

با در اوردن ای سی و لحیم مردگی اطراف ای سی درست شد
