تک چراغ اینترنت مودم دی لینک 2750

it-net

کاربر
2019-01-01
25
8
35
باسلام و احترام
دوستان چند تا مودم دی لینک 2750 دارم فقط چراغ اینترنتش سبز هست و هیچ عکس العملی نداره.
ولتاژ های رگلاتور ها درست هست چند بار هم پروگرام کردم باز فرقی نکرد

هرچقدر در انجمن گشتم چیزی با این مشکل پیدا نکردم ممنون میشم راهنمایی کنید


پیوست‌ها

  • 515.6 کیلوبایت بازدیدها: 16
  • Sad
واکنش‌ها[ی پسندها]: electirc

it-net

کاربر
2019-01-01
25
8
35
همکاران محترم کسی با این مشکل مواجه نشده؟

  • Sad
واکنش‌ها[ی پسندها]: electirc

Navid-Aref

کاربر vip
vip
کاربر
2008-11-23
535
1,181

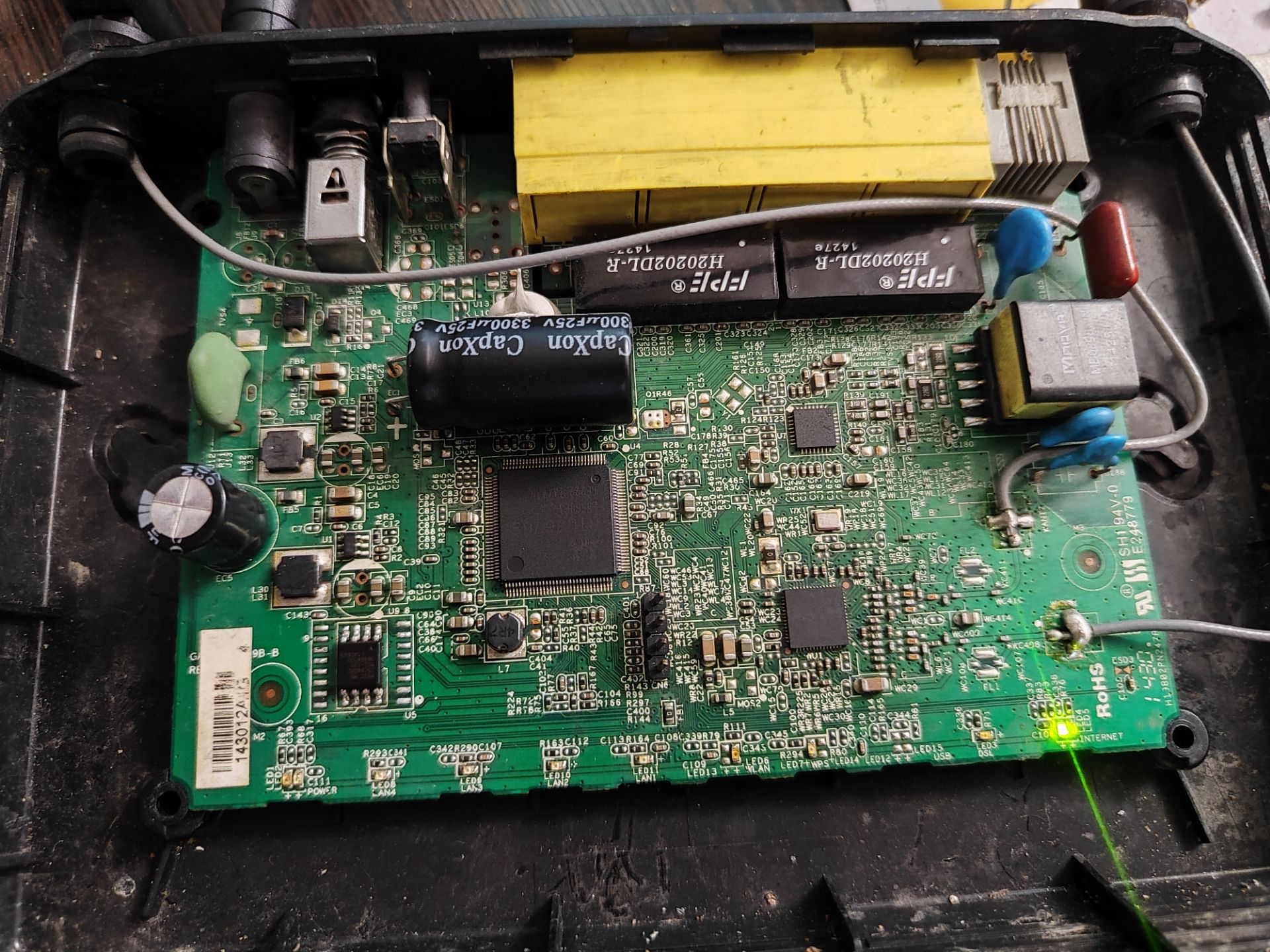

درود. چراغ اینترنت در این سری مودم‌های دی لینک(مدل های2740 و 2750 با HW سری V1 یا V2) در اولین لحظه استارت، جلوتر از همه روشن می شود و بعد بقیه چراغها و این کار تا مراحل بوت شدن کامل طی شود ادامه می یابد. نمونه ای از 2740 پیوست شد.

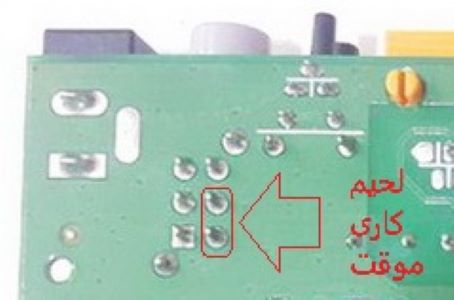

مشکل این هست که مودم شما در نخستین مرحله بوت متوقف می‌شود و نشان می دهد مشکلی در تغذیه یا خود چیپ مرکزی وجود دارد. برخی مواقع حتی یک شستشوی کامل برد و قطعات رویش با فرچه و تینر 10000 هم ممکن است چنین ایرادی را حل کند. ضعف در کلید روشن-خاموش هم چنین ایرادی را ممکن است ایجاد کند که تستش با یکسره کردن آن قابل انجامه. یعنی لحیم کردن پایه های پایینیش به هم از زیر برد. البته اگر مطمئن شدید طوری خراب شده که حتی با اسپری کنتاکت شور خشک و چرب هم درست نمیشه، باید تعویض بشه.


پیوست‌ها

  • Like
واکنش‌ها[ی پسندها]: it-net

it-net

کاربر
2019-01-01
25
8
35
درود. چراغ اینترنت در این سری مودم‌های دی لینک(مدل های2740 و 2750 با HW سری V1 یا V2) در اولین لحظه استارت، جلوتر از همه روشن می شود و بعد بقیه چراغها و این کار تا مراحل بوت شدن کامل طی شود ادامه می یابد. نمونه ای از 2740 پیوست شد.

مشکل این هست که مودم شما در نخستین مرحله بوت متوقف می‌شود و نشان می دهد مشکلی در تغذیه یا خود چیپ مرکزی وجود دارد. برخی مواقع حتی یک شستشوی کامل برد و قطعات رویش با فرچه و تینر 10000 هم ممکن است چنین ایرادی را حل کند. ضعف در کلید روشن-خاموش هم چنین ایرادی را ممکن است ایجاد کند که تستش با یکسره کردن آن قابل انجامه. یعنی لحیم کردن پایه های پایینیش به هم از زیر برد. البته اگر مطمئن شدید طوری خراب شده که حتی با اسپری کنتاکت شور خشک و چرب هم درست نمیشه، باید تعویض بشه.
برد رو شستشو دادم با تینر فرقی نکرد بزارید مورد کلید رو هم تست کنم اطلاع میدم

  • Sad
واکنش‌ها[ی پسندها]: electirc

it-net

کاربر
2019-01-01
25
8
35
مهندس جان هیچ فرقی نکرد پس احتمال به سی پی یو میشه داد؟
چون جریان کشی هم نداره 01 آمپر مصرف داره این مدل مدل های دیگه هم نهای 0.25 امپر و هیچ گرم شدگی هم ندارن الان درست 5تا 2750 دارم این مشکل رو داره

  • Sad
واکنش‌ها[ی پسندها]: electirc

Navid-Aref

کاربر vip
vip
کاربر
2008-11-23
535
1,181
مهندس جان هیچ فرقی نکرد پس احتمال به سی پی یو میشه داد؟
چون جریان کشی هم نداره 01 آمپر مصرف داره این مدل مدل های دیگه هم نهای 0.25 امپر و هیچ گرم شدگی هم ندارن الان درست 5تا 2750 دارم این مشکل رو داره
همکار گرامی وقتی جریان کشی خیلی کمتر از نرمال هست یعنی بخش یا بخشهایی از مدار فعال نمیشه و باید جستجو کنین تا به دلیلش پی ببرین.

روی این مودم ها که دستگاه های خیلی گران قیمت و حساسی نیستن برای تفکیک عیب می تونین ولتاژهای اصلی رو با کمک یک ماژول رگولاتور مطابق نیاز هر بخش با ولتاژ درست و دقت در پلاریته به پایه مثبت خازن های الکترولیت هر بخش (1.1 سی پی یو، 3.3 آی سی بایوس و دیگر مصرف کننده ها، 5 ولت مصرف کننده ها و...) اعمال کنید. در این برد خازنهای الکترولیت با خازنهای SMD جایگزین شدن و شما می تونین بجای آنها به گوشه سلف ها ولتاژ رو اعمال کنین.
با این کار اگر کمبود ولتاژ و جریان وجود داشته باشه مدار راه میوفته ولی اگر اتصالی در مدار باشه جریان کشی بالا اتفاق میوفته و بازر منبع تغذیه آزمایشگاهی به صدا درمیاد. بارها برام پیش اومده که یکی از ولتاژهای 1.1، 3.3 یا 5 ولت با مولتی متر درست به نظر میومد ولی چون ضعف جریان داشت مودم درست راه نمیوفتاد ولی با کمک یک ماژول کاهنده با ولتاژ همنام مشکل حل شد.

تست تک تک LED ها الزامیه و ممکنه سوخته باشن که روشن نمیش در حالیکه کارکرد مودم درسته ولی مشخص نیست. اگر تستر معمولی LED که تا 28 ولت خروجی دارند در اختیار دارید روی بورد خاموش می تونید آنها را تست کنید.

فریت بیدها، مقاومت های جامپر (0) و فیوزی را هم چک کنید قطع نشده باشند.

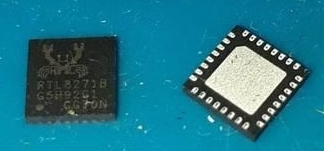

ایرادهای مهم در این سری مودمهای دی لینک اول خرابی آی سی خط Realtek RTL8271B با پکیج QFN-32 و سپس سی پی یو هست.


پیوست‌ها

آخرین ویرایش:

Navid-Aref

کاربر vip
vip
کاربر
2008-11-23
535
1,181
همکار گرامی وقتی جریان کشی خیلی کمتر از نرمال هست یعنی بخش یا بخشهایی از مدار فعال نمیشه و باید جستجو کنین تا به دلیلش پی ببرین.

روی این مودم ها که دستگاه های خیلی گران قیمت و حساسی نیستن برای تفکیک عیب می تونین ولتاژهای اصلی رو با کمک یک ماژول رگولاتور مطابق نیاز هر بخش با ولتاژ درست و دقت در پلاریته به پایه مثبت خازن های الکترولیت هر بخش (1.1 سی پی یو، 3.3 آی سی بایوس و دیگر مصرف کننده ها، 5 ولت مصرف کننده ها و...) اعمال کنید. در این برد خازنهای الکترولیت با خازنهای SMD جایگزین شدن و شما می تونین بجای آنها به گوشه سلف ها ولتاژ رو اعمال کنین.
با این کار اگر کمبود ولتاژ و جریان وجود داشته باشه مدار راه میوفته ولی اگر اتصالی در مدار باشه جریان کشی بالا اتفاق میوفته و بازر منبع تغذیه آزمایشگاهی به صدا درمیاد. بارها برام پیش اومده که یکی از ولتاژهای 1.1، 3.3 یا 5 ولت با مولتی متر درست به نظر میومد ولی چون ضعف جریان داشت مودم درست راه نمیوفتاد ولی با کمک یک ماژول کاهنده با ولتاژ همنام مشکل حل شد.

تست تک تک LED ها الزامیه و ممکنه سوخته باشن که روشن نمیش در حالیکه کارکرد مودم درسته ولی مشخص نیست. اگر تستر معمولی LED که تا 28 ولت خروجی دارند در اختیار دارید روی بورد خاموش می تونید آنها را تست کنید.

فریت بیدها، مقاومت های جامپر (0) و فیوزی را هم چک کنید قطع نشده باشند.

ایرادهای مهم در این سری مودمهای دی لینک اول خرابی آی سی خط Realtek RTL8271B با پکیج QFN-32 و سپس سی پی یو هست.
توصیه مهم استاد گرامی hanirayan در مورد تزریق ولتاژ را که در این پست قرار دادند حتما مد نظر قرار بدید تا موجب آسیب بیشتر به مودم معیوب نشوید. به شخصه یکی دو مورد داغ شدن آی سی بافر را بعد از ولتاژ دادن سرسری تجربه کردم!

دوست عزیز اگر نمی خواهید صدمه ای به فایل فلش مودم یا باعث سوختن خوده ای سی فلش یا ای سی رم یا سی پی یو شوید قبل از اعمال ولتاژ3.3 به ای سی عیب را تفکیک کنید چون در صورت اتصالی و خرابی ای سی rt8295 به لوکیشن u7 و قطع نکردن مسیر مربوطه به قطعات بالا صدمه وارد میکنید

این مودم ها به راحتی تعمیر می شوند فقط مراحل زیر را به دقت انجام بدید
جهت خلاصه نوشتن و راحت پیدا کردن قطعه مربوطه من فقط شماره لوکیشن قطعه را می گم
وظیفه تامین ولتاژ 3.3 ای سی فلش به عهده پایه 3 ای سی u7 هست که از طریق یکسری قطعه این ولتاژ را به ای سی رم و سی پی یو و ای سی فلش و چند قطعه دیگه می رساند
بیشترین خرابی این مودم مربوط به خازن ها مخصوصا 220 میکرو و ای سی های u7 و u6 و فیوزها ی FB می باشد برای اینکه مطمئن بشید مشکل از کجاست
مجددا خازن های مربوطه را تعویض کنید چون خازن های جدید هیچ کیفیتی ندارند و خرابیشون زیاده
شما مسیر 3.3 ولت را با بیرون آوردن سلف L20 قطع کنید و سپس مودم را روشن کنید ببینید ولتاژ مربوطه روی پایه 3 ای سی میاد یا نه
ضمنا پایه 3 ای سی u7 با منفی روی تست اهم باید مقدار 265 اهم باشه
خازن c123 که روبروی پایه 3 ای سی هست زیاد اتصال میشه این خازن از یکطرف با پایه 3 متصل هست چک شود
مراحل را به دقت انجام داده و اعلام نتیجه کنید حتما خازن ها را مجددا تعویض کنید.
