مشکل: تکرار ریست در مادربرد p8h61-m LE R2.0

[erfanjon74]

درود بر انجمنی ها
این مادربرد روشن میشه دیباگر کد نداره در حد سه ثانیه بعد ریست میشه و دوباره همینطور پشت هم اتفاق میوفته
ظاهرا ک اتصالی داره ولی معلوم نیس کجا

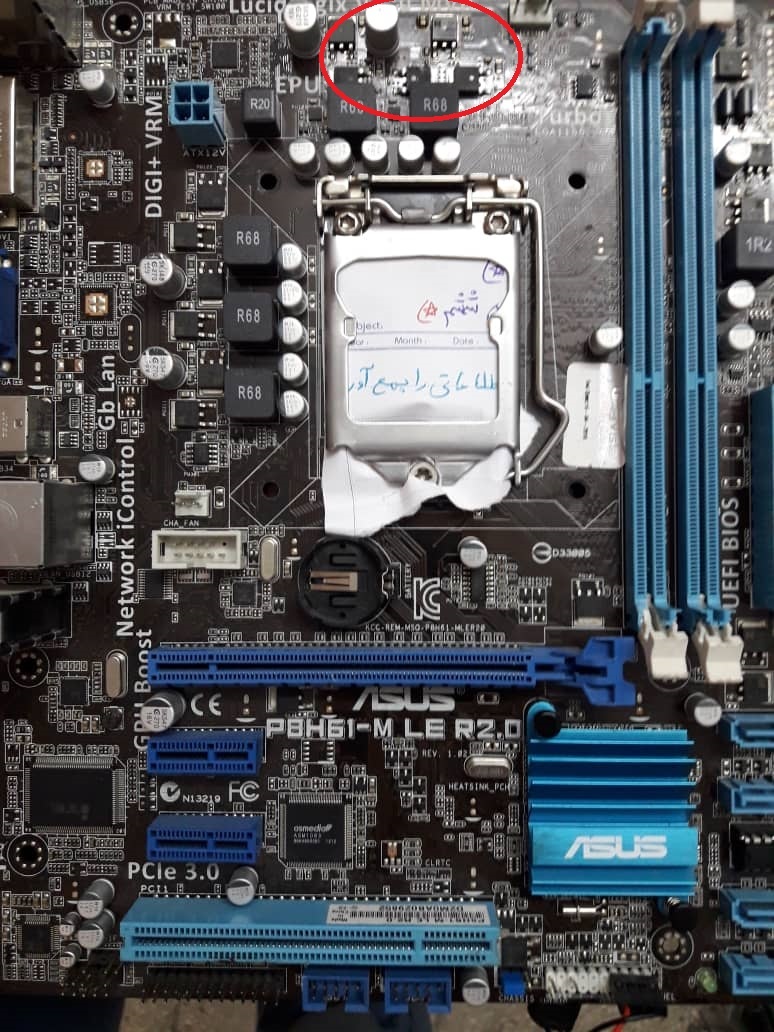

جایی ک مشخص کردم رو این ماسفت ها ولتاژ ندارم



[erfanjon74]

اساتیبد یه نظری چیزی



[سای را]

درود دوست عزیز بخاطر ریست شدن مداوم نمیشه گفت اتصالی وجوددارد .
ابن مدل خیلی وقتها مثلا رم مشکل داشته باشه یا گرافیک و..... مدام راه اندازی میشه پشت سرهم
بایوس پروگرام کردی ؟؟؟
اول بنظرم بایوس پروگرام کن دوم ولتاژ های مدار ریست چک کن



[erfanjon74]

انواع بایوس هارو تست کردم اگر شما هم بایوسی دارید بدید
ولتاژ روی اون ماسفت ها ندارم اون ایراد نیست؟



[ttrp8]

آی سی های pwm رو چک کن ولتاژ فتها از اینجا تامین میشه اگر روی فتا ولتاژ نداری یا سی پیو گرم نمیشه احتمالا توی این آی سی ها خرابی داشته باشی.



[سای را]

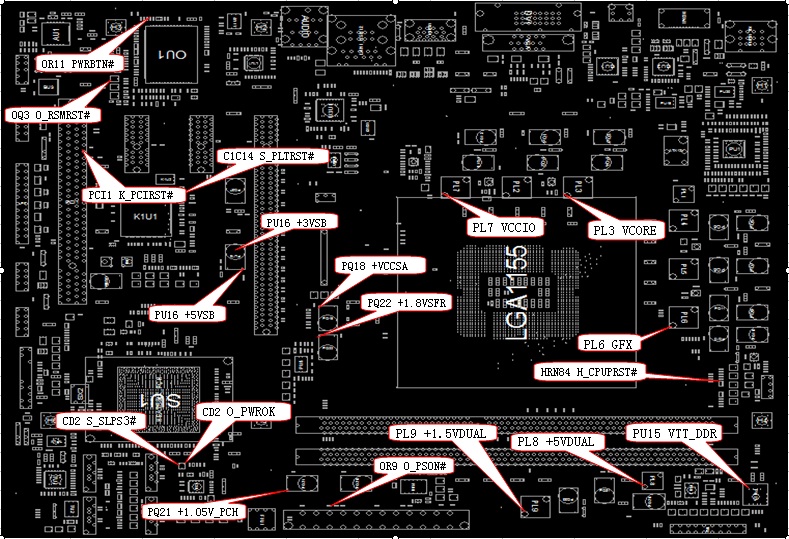

مشاهده فایل‌پیوست 167841
درود برای چک کردن خود برد



[سای را]



[سای را]

برای تست اینکه چرا فت های مدار سی پی یو ولتاژ ندارند یا سرد بودن سی پی یو میتونه از بایوس باشه و البته درصورت سالم بودن فتها دوست عزیزمون هم گفتند باید آی سی PWM تست ودرصورت داشتن مشکل تعویض کنید البته من بیشتر درمدارات مادربردها دیدم زمانی این آی سی خراب میشه که فت ها مداوم میسوزند
پس ممکنه مشکل جای دیگرمادربرد باشه قبل ازهرکاری براتون شماتیک آپلود می کنم تا ازروی شماتیک بتونید دقیق پای های آی سی چک کنید
درتصویر پست قبل هم تست ولتاژ و سیگنال ها هست که تست کنید و نتیجه اعلام کنید



[erfanjon74]

ممنون از شما اگر برد ویو دارید برام بزارید مچکر



[سای را]

درود چشم چک کنم
