مشکل: توان پایین پاور

[alirezap30]

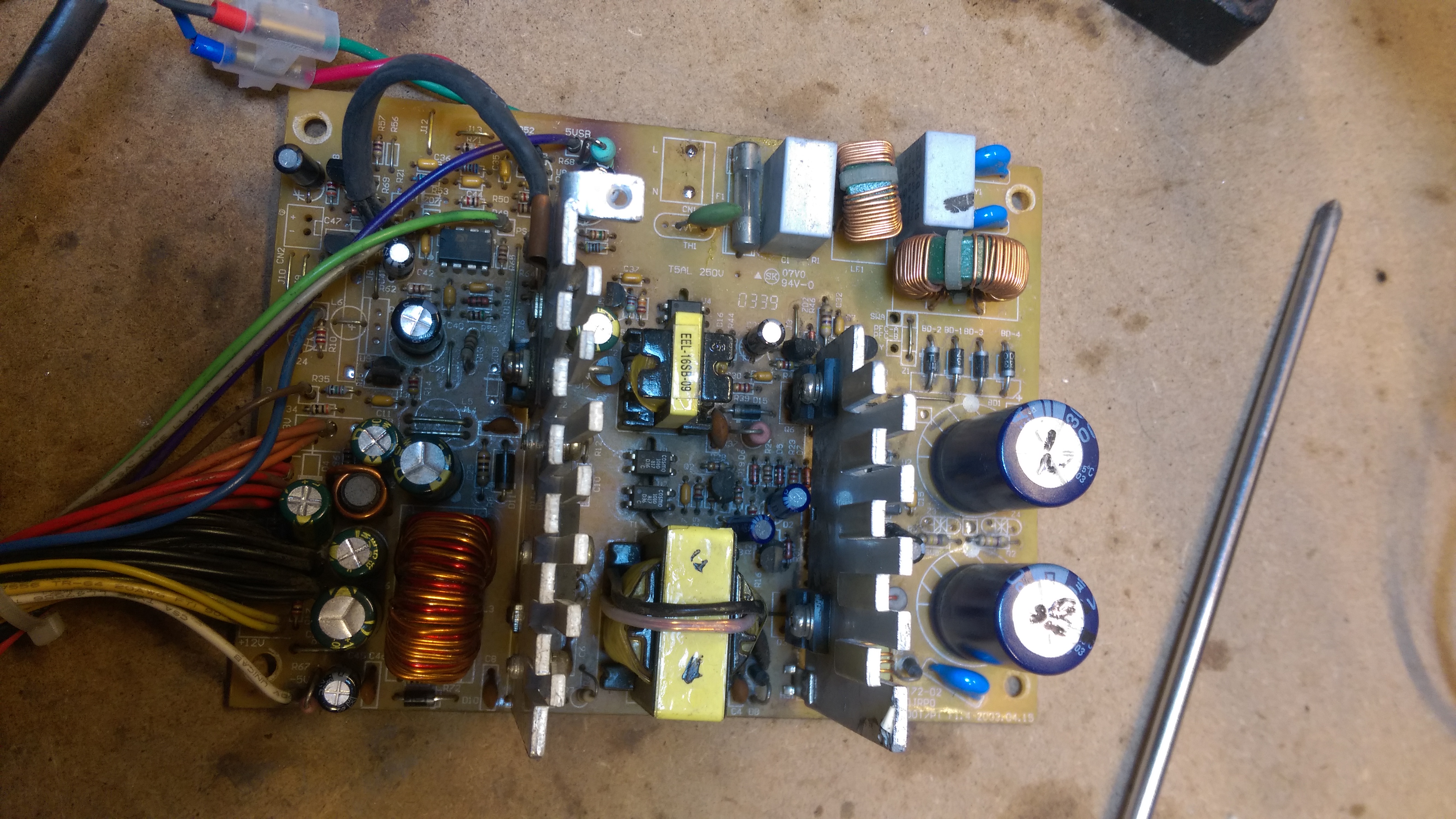

با سلام خدمت همه اساتید محترم. پاور روشن میشه و با متصل کردن سیم سبز و مشکی استارت میخوره و فن میچرخه. ولتاژهای خروجی هم 11.7 و 5.2 و ولتاژ استندبای هم 4.9 هست. مشکل اینجاست که بمحض کشیدن بار مثلا لامپ 12 ولتی 10 وات از خط 12 ولتی پاور خاموش میشه. البته همه خازنهای خروجی و دو خازن ورودی و خازنهای 10 میکرو هیت سینک اولیه رو هم تعویض کردم ولی باز هم همینطوره/



[alirezap30]

خبری نیست. اینقدر پیچیده نباید باشه!



[hoss_bakh]

با سلام خدمت همه اساتید محترم. پاور روشن میشه و با متصل کردن سیم سبز و مشکی استارت میخوره و فن میچرخه. ولتاژهای خروجی هم 11.7 و 5.2 و ولتاژ استندبای هم 4.9 هست. مشکل اینجاست که بمحض کشیدن بار مثلا لامپ 12 ولتی 10 وات از خط 12 ولتی پاور خاموش میشه. البته همه خازنهای خروجی و دو خازن ورودی و خازنهای 10 میکرو هیت سینک اولیه رو هم تعویض کردم ولی باز هم همینطوره/

درود

tl431 رو هم که توی ثانویه هست رو تعویض و تست کنید



[alirezap30]

با تشکر از پاسخ شما.
بعد از تست قطعات متوجه شورت شدن مقاومت 47 کیلو تو اولیه شدم که با زنر موازی شده بود. اونو تعویض کردم ولی غیر از 5vSB خروجی نداره.( قبلا خروجی داشت)
tl431 کلا دو تا تو برده که اونیکه مربوط به ثانویه هست رو تعویض کردم فرقی نکرد.
