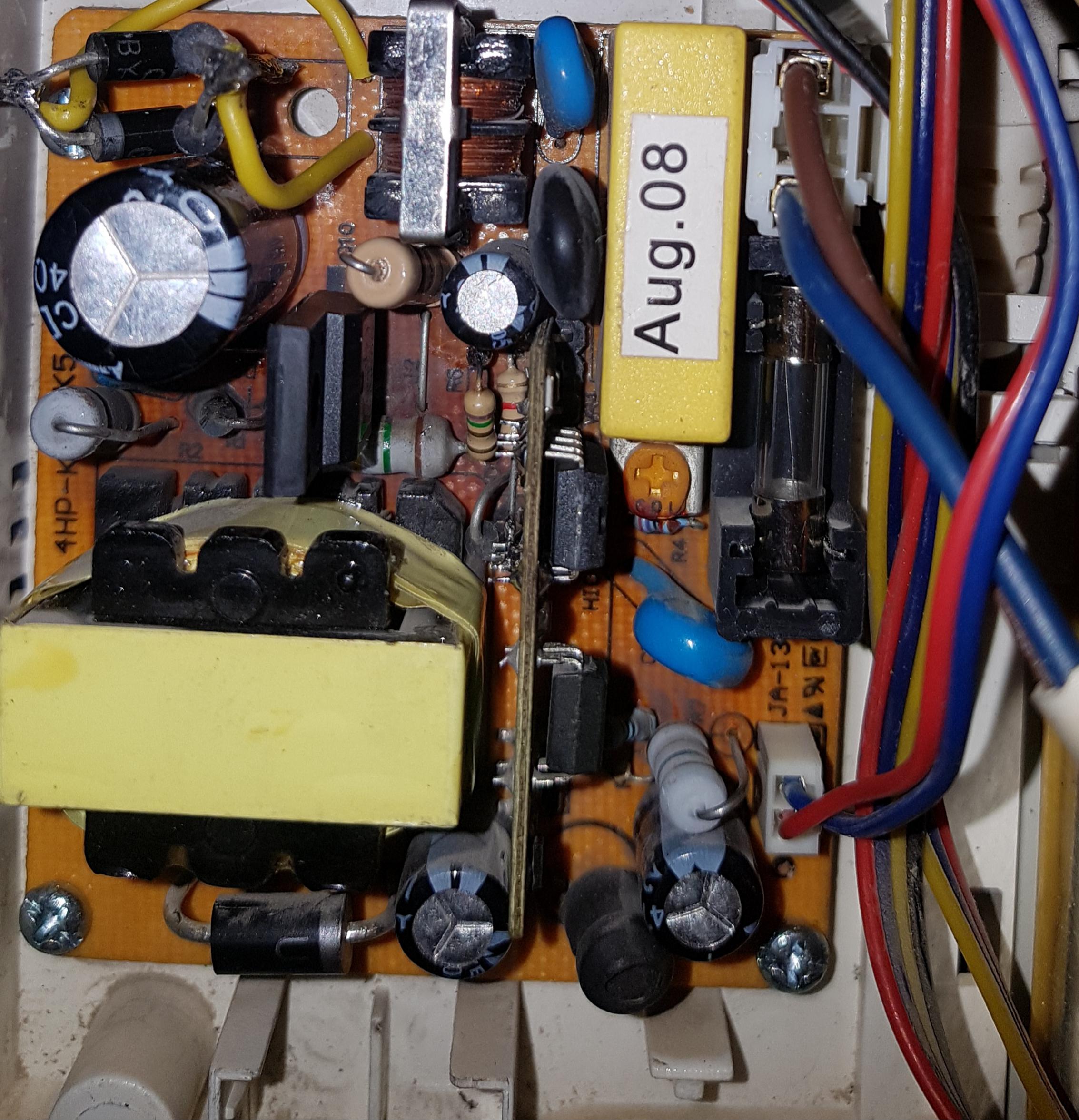

سوختن برد تغذیه بر اثر اضافه بار یا خرابی و فرسودگی خازن 400v/22
باسلام
قطعاتی که باید تست و تعویض شوند
پل دیود!
فیوز !
C=400 v /22
R=1ohm.2w
STk 0460=10N60=6N60
IC=3842
R5=1K
R6 MinBord=7.6ohm
D4=Zener 12v
Out put v= 14.5 volt
در صورت سوختن Stkحتما 3842 هم سوخته و باید تعویض گردد!!
باسلام
قطعاتی که باید تست و تعویض شوند
پل دیود!
فیوز !
C=400 v /22
R=1ohm.2w
STk 0460=10N60=6N60
IC=3842
R5=1K
R6 MinBord=7.6ohm
D4=Zener 12v
Out put v= 14.5 volt
در صورت سوختن Stkحتما 3842 هم سوخته و باید تعویض گردد!!
