مشکل: تصویر ندادن و بالا نیامدن لپ تاپ MSI U135 DX

[rezalx]

سلام دوستان خسته نباشید


یه لپ تاپ msi u135dx MS-N014 رسیده دستم که مشکلش اینه که تصویر نمیده

وقتی دکمه پاور رو می زنم لپ تاپ روشن میشه فن cpu کار میکنه و led های مربوط به پاور و باطری و استند بای ! روشن میشن اما هیچ تصویری هم روی lcd خودش و هم از خروجی rgb نداریم . موارد انجام شده :

1- شستشو و هیت ملایم برد
2- cpu کلا سرده
3- بایوس زدم اما بازم نشد
4- ولتاژ بایوس 3.24v

مشکل از کجاست ؟



[rezalx]

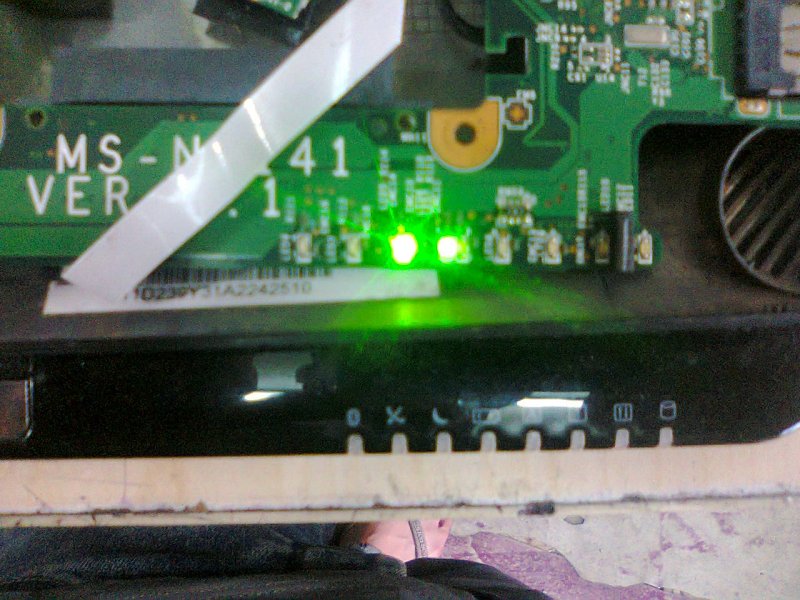

این هم عکس قبل از روشن روشن :

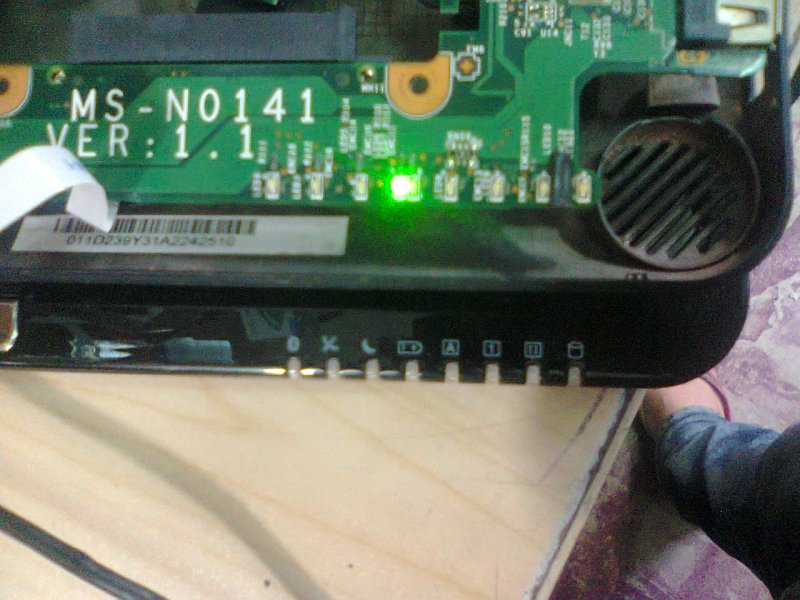

این هم عکس بعد از روشن شدن :



[rezalx]

اساتید بزرگوارنظری ندارند؟



[aryanet]

اول اينكه مدار core رو تست كن ببين ولتاژ داري ؟ اگه سي پي يو گرم نميشه ميتونه مشكل از مدار تغذيه سي پي يو باشه . فت هاي اون ناحيه رو چك كن . ولتاژ قسمت هاي ديگه مد ارت رو هم چك كن روي پايه هاي آي او ببين ولتاژ داري؟ دماي حرارت پل جنوبي آيا طبيعي هست ؟ اگه همه چيز درست بود بايد چيپ گرافيك رو ريبال كني



[rezalx]

ممنون دمای چیپ جنوبی که نرماله مباقی رو اعلام می کنم



[rezalx]

الان cpu شدید داغ میکنه

ولتاژ i/o 3.5 ولت

ولتاژ ic power 4.6 ولت

سلف های اطراف cpu 2 تا شون 0.98 ولت و یکی 1.8 ولت و 2 تای دیگه 5 ولت

خازن های جامد اطراف cpu هم دقیقا مثل سلفها



[rezalx]

دوستان مشکل از بایوس نیست ؟

خیلی گشتم فقط یه فایل استاد A.R.T زحمت کشیدن تو سایت بود دادن بهم که جواب نداد حجمش 1 mb بود



[reza01j]

سلام

نمیشه گفت مشکل از چی میباشد تا وقتی که چک شود شما چند قسمت مهم رو چک کردید قسمت تغذیه رم رو هم چک کنید بگید احتمالا بک آپ هم گرفتید موقع فلش بایوس ؟
1- رم ها رو در بیارید و سوئیچ کنید ببینید بوق رم میشنوید اگه اره چیپ گرافیک رو ریبال کنید اگر نه ..
2-میتواند سه عامل باشد 1-این سری بوق نمیزند2-سی پی یو(pwgood)رو هم چک کنید و چیپ جنوبی و بایوس رو چک کنید 3-تغذیه رم و خود رم رو چک کنید
3-شما اول گفتید cpu گرم نمیشود بعد گفتید گرم میشود ..چه عاملی باعث شد دوباره گرم شود شماره پل شمالی چی میباشد؟

نکته مهم اینکه :
[hide]بررسی کنید ببینید لپ تاپتون چه قد جریان میکشه (با استفاده از منبع تغذیه ) بعد همراه کانفیک لپ تاپتون (میزان رم و هارد و نوع cpu ,..)همینجا اعلام کنید تا بررسی کنم ببینم چی هس مشکل...[/hide]



[rezalx]

1- متاسفانه backup نگرفته بودم ( همکارم انجام دادهبود )

2- رم onboard داره

وقتی از i.o ولتاژ گرفتم از اون موقع cpu شدید داغ میکنه



[cybernova]

دوست خوبم
احتمال زیاد موقع ولتاژگیری ،بصورت ناخواسته اتصالی رخ داده .کلیه اتصالات رو جدا کرده و برد رو از نظر شورتی بررسی کنید .اگه CPU قابل جدا شدن هست و CPU دیگه ای دارید ،تعویض و تست کنید .اگه CPU دیگه ای ندارید ،مادربرد رو بدون CPU تست کنید .آیا دور فن بالا هست یا نرماله ؟ولتاژ پین سوئیچ و کریستال پل جنوبی و پورت های USB رو هم اعلام کنید .فلت LCD رو جدا کرده و با استفاده از پورت VGA مین برد رو تست کنید .
موفق باشید .
