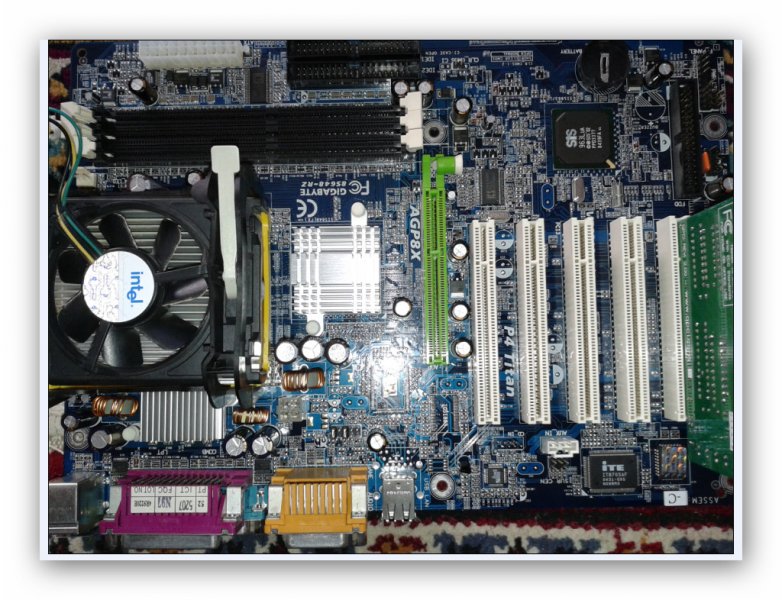

مشکل: تصویر ندادن مین بورد 8s648-rz

[ghoshiry]

مشکل اینه که مادر برد تصویر نمیده چراغ ریست دیباگر گاهی اوغات روشن میمونه گاهی اوغاتم چشمک میزنه ولتاژها درستن یک خازن باد کرده داشت تعویض شد ممکنه باقی خازنها هم خراب باشن و باعث نوسان بشن و به همین دلیل مادربرد خوب کار نکنه
ممنون میشم راهنماییکنید
اگه ممکنه کار هر یک از این ای سی ها رو هم برام بگید ممنون



[A.R.T]

پاسخ : تصویر ندادن مانیتور 8s648-rz

سلام دوست عزیز

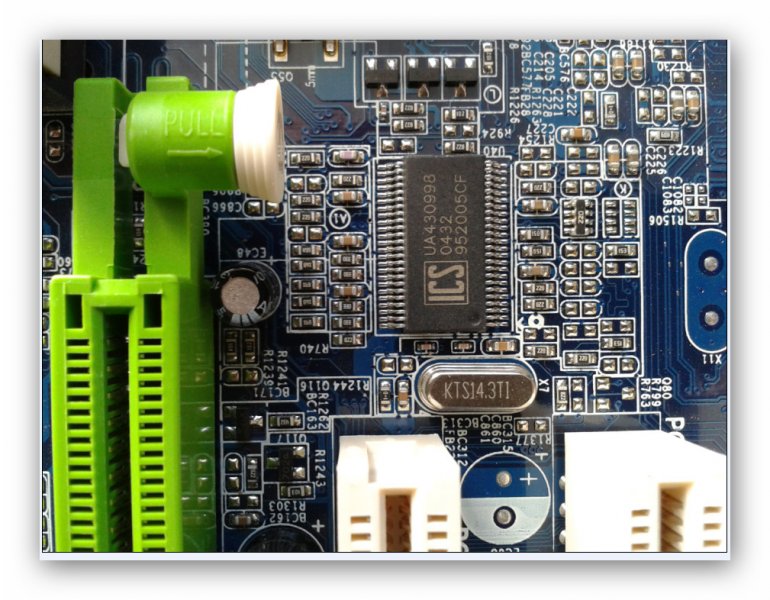

وظیفه آی سی کلاک فرکانس ساعت مشخص شده با کریستال رو تولید می کند.
این ای سی معمولا با یک کریستال 14.318 همراه است روش تستش هم به این صورته که پراپ مشکی را به جای پیچ و پراپ قرمز را به پایه اول ای سی قرار میدیم و ولتاز میگیریم
این ای سی زیاد توی مین های گیگا سوختگی میده که با داغ شدن بیش از حد هم میشه فهمید سالمه یا نه



[A.R.T]

پاسخ : تصویر ندادن مانیتور 8s648-rz

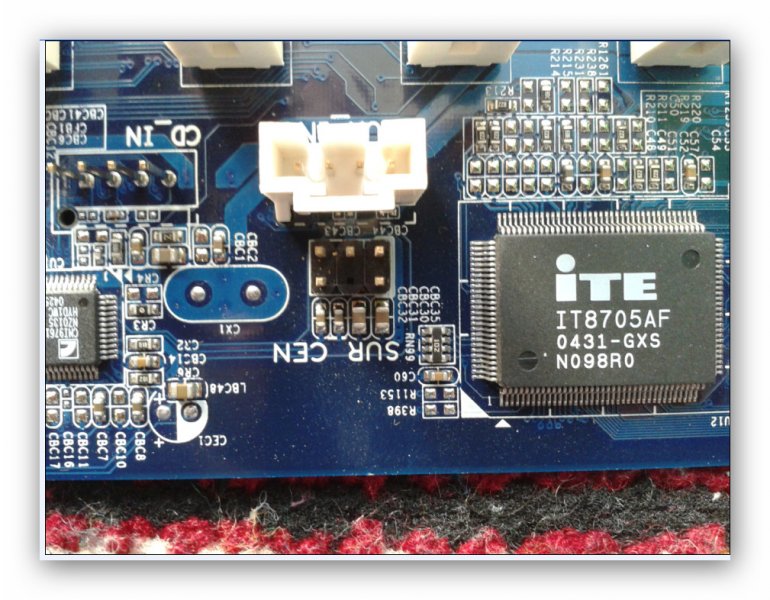

ای سی ITE هم همون I/O خودمونه که از نامش پیداست کار ورودی و خروجی و همچنین فرمان دادن به قسمتهای مختلف مین برده
روش تستش هم مثل ای سی که در بالا توضیح دادم
این ای سی هم زیاد میسوزه



[A.R.T]

پاسخ : تصویر ندادن مانیتور 8s648-rz

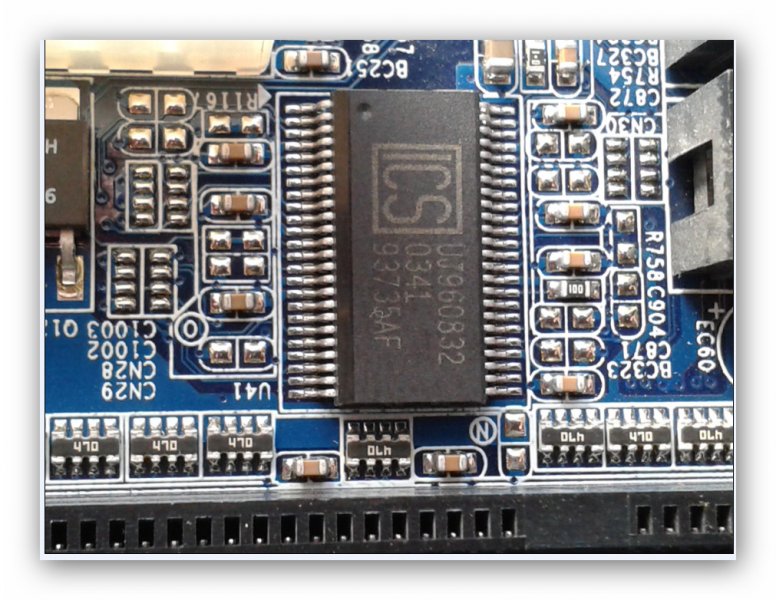

ICS = اين IC اطلاعاتى كه از سی پی یو پردازش شده و وارد چيپ شمالى شده ومربوط به كارت گرافيک است را گرفته وبه چيپ اصلى گرافيک مى رساند



[ghoshiry]

پاسخ : تصویر ندادن مانیتور 8s648-rz

با تشکر از دوست خوبمون
حالا ایرادی که من دارم میتونه به کدوم ای سی مربوط باشه ؟



[jaxtor]

پاسخ : تصویر ندادن مانیتور 8s648-rz

مشکل اینه که مادر برد تصویر نمیده چراغ ریست دیباگر گاهی اوغات روشن میمونه گاهی اوغاتم چشمک میزنه ولتاژها درستن یک خازن باد کرده داشت تعویض شد ممکنه باقی خازنها هم خراب باشن و باعث نوسان بشن و به همین دلیل مادربرد خوب کار نکنه
ممنون میشم راهنماییکنید
اگه ممکنه کار هر یک از این ای سی ها رو هم برام بگید ممنون

دوست عزیز ابتدا بایوس را پروگرام کنید و اگر مشکل هم چنان ادامه داشت روی چیپ شمالی فشار بیاورید و اگر با فشار تصویر امد چیپ را ریبال کنید در ضمن ولتاژ ایسی کلاک و کریستال کلاک را نیز اندازه گیری کنید و نتیجه را اعلام کنید

با تشکر



[ghoshiry]

پاسخ : تصویر ندادن مانیتور 8s648-rz

ولتاژ کرستال و ای سی باید چقدر باشه



[ghoshiry]

پاسخ : تصویر ندادن مانیتور 8s648-rz

کریستال 1.3 ولت داره و پایه 1 ای سی هم 3.1 داره
فایل بایوس رو ندارم اگه ممکنه فایل بایوس رو قرار بدید



[فرزین.ع]

اگر میشه کد دیباگرتون رو پست کنید



[ghoshiry]

دوست عزیز دیباگر کدی رو نشون نمیده سگمنتاش کامل روشنن یعنی 88
