مشکل: تصویر ندادن مادربورد گیگا GA-945PL-S3 و نداشتن بوق بایوس

[masoud880]

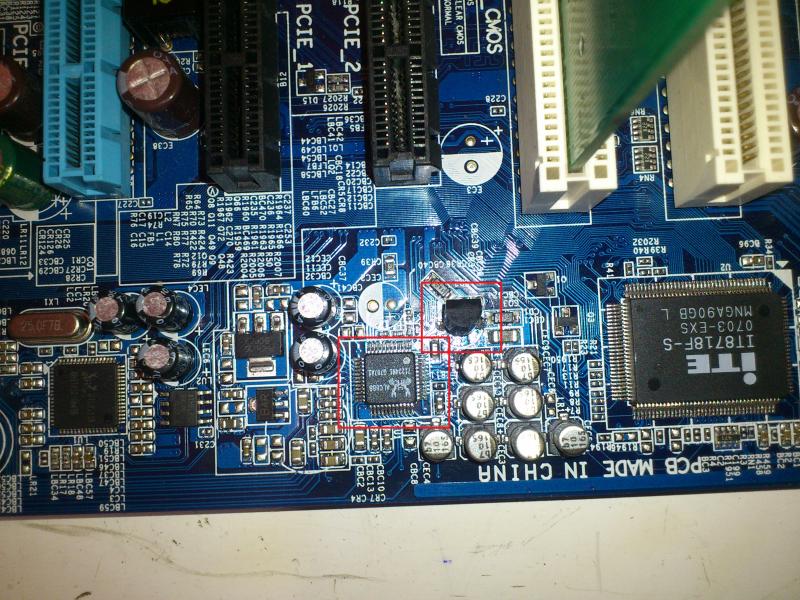

با سلام مادربورد فوق تصویر نمیده- بدون رم بوق بایوس نداره-بدون 4پین cpu سویچ میشه و آیسی صدا و یه ترانزیستور کنارش که عکسشو گذاشتم حتی بدون 4پین هم تاحدی داغ میشه! -همه ولتاژها مثل vcore , vgood , i/o , bios درسته اون آیسی و ترانزیستور رو از یه برد اوراقی عوض کردم اوناهم باز داغ میشن و همچنان تصویر نداره بنظرتون اشکال از چی میتونه باشه؟ظاهر برد و کل قطعات روش سالمه.ممنون میشم اساتید راهنمایی بفرمایند



[AMD]

کد دیباگر در حالتی که 4 پین وصله چقدر هست . روی رگلاتور کنار چیپ صوتی چه مقدار ولتاژ داری ؟



[masoud880]

دیباگر با 4پین و بدون 4پین کدی نشون نمیده و درهردو حالت -- -- هست.ولتاژ روی پایه های رگلاتور 5 و 12 ولت هست.راستی درصورتی که cpu بزارم اونقد داغ میشه که به سرعت خاموش میشه ولی اگه cpu نزارم خاموش نمیشه.با چند cpu هم تست کردم همونطوره



[AMD]

مقدار vcore چه مقدار هست که پردازنده داغ میکنه ؟



[masoud880]

مقدار vcore روی فت های اطراف cpu برابر 1.18 ولت و 12 ولت است.راستی زیر اسلات های رم دوتا فت وجود داره که ولتاژ یکیشون 12 ولت ولی اون یکی 0.4 ولت هست.اونیکه 0.4 است دوتا پایش به هم راه میدن ولی خارج از مدار نه.ولی اون دوتا پایه روی خود مدار به هم راه داره. این طبیعیه؟



[AMD]

روی اسلات رم چه مقدار ولتاژ داری ؟



[masoud880]

ولتاژ اونجارو نگرفتم فردا نتیجه رو خدمتتون عرض میکنم . ممنون از پاسخ هاتون



[masoud880]

با سلام روی هر 4 اسلات رم ولتاژ 0.41 ولت را دارم



[AMD]

با سلام روی هر 4 اسلات رم ولتاژ 0.41 ولت را دارم

ولتاژ بسیار کمه . شما یک ایسی 8 پایه اون قسمت داری . معمولا دچار مشکل میشه . اون رو ببین چیه . دیتاشیتش رو بگیر . بر اساس دیتاشینش ولتاژ گیری کن .



[cvxcvx]

تعویض ایسی ISL 6520 کنار جنوبی و یکی هم بالاتر کنار رم. مشکلتون حل میشه
