مشکل: ترکیدگی ترانزیستور و دیود در تلفن پاناسونیک 2360

[behrooz40328]

با سلام
من یک دستگاه تلفن پاناسونیک مدل 2360 دارم که ترانزیستور های شماره Q104 و D102 دچار سوختگی شده اند ممنون می شوم راهنمایی کنید که چه قطعه ای جایگزین آنها نمایم

متشکرم



[جمشيدا]

سلام

شماره كامل مدل + عكسي از برد مين
​



[جمشيدا]

سلامي ديگر

مورد فوق را عمل كنيد

D102 = 20V DIODE ZINER

Q104 TRANSISTOR PNP

FOR

Panasonic TELEPHONE MODEL KX-TG2360JXS
​



[behrooz40328]

ممنون مدل کامل آن KX- TG2360JXS می باشد هر نمونه ترانزیستور مثبت به آن می خورد مثلا چه شماره ای ؟



[جمشيدا]

مثلا

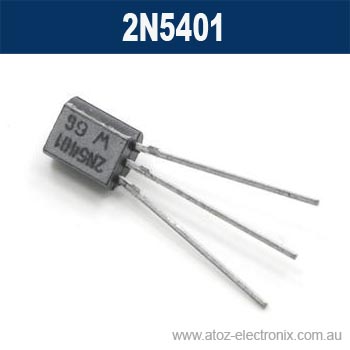

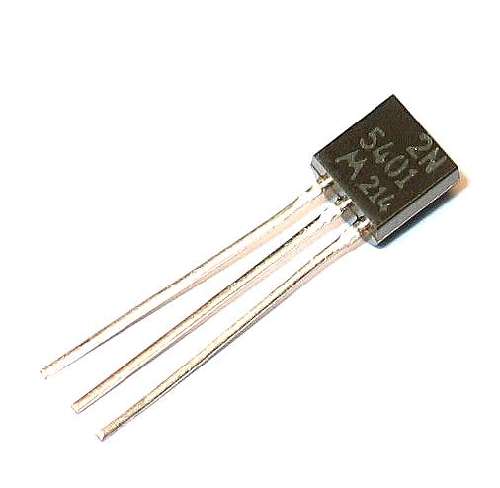

2N5401 PNP TRANSISTOR

**********

اگر به اين شكل است


​



[behrooz40328]

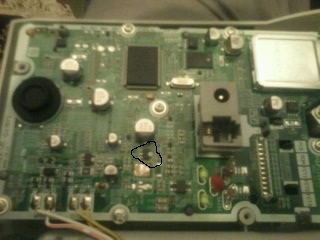

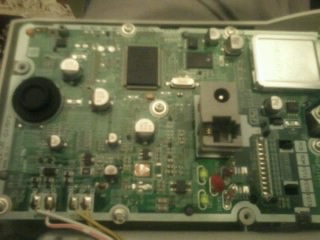

با تشکر شکل برد به این صورت است شکل نمونه ترانزیستور آن دورش خط کشیده شده است ممنون می شوم راهنمایی کنید از چه ترانزیستوری استفاده کنم



[kamalsat]

ترانزیستور mpsa 92به جای این ترانزیستور استفاده شود با این تفاوت که پایه وسط را جابجا کرده به این صورت[بیس-کلکتور-امیتر]



[reza_476]

باسلام
تصویرت آنقدر ناواضح و بی کیفیت است که نمیشود روی آن ارزیابی کرد باید طوری باشد همانند اینکه زیر لوپ گذاشتی و زوم کردی تا قطعات روی آن خوانا باشد



[arya36742]

سلام دوستان
ممنونم از راهنمایی های مفیدتون
بنده مشکل این دوستمون رو دقیقا تو همین مدل دستگاه دارم با این تفاوت که تو گوشی سیار دستگاه ال سی دی از کار افتاده و وقتی باز کردمش دیدم که یک قطعه اس ام دی که به نظر یک خازن دو طبقه میباشد دچار تغیر ظاهری شده و البته این قطعه تو مدار ال سی دی هستش یعنی دقیقا هر چهار تا پایش به ال سی دی متصل شده
میشه بفرمایید این قطعه که با شماره ca202 مشخص شده چی هستش؟
ممنونم از راهنمایی های مفیدتون



[mehranhessam]

با سلام . یک تلفن پاناسونیک از همین 2360 که زنگ میخوره شماره میفته ولی صدای بوق نداره چیکار باید بکنم ممنونم از راهنماییتون
