مشکل: ترکیدن ترانزیستورهای قدرت در پاور گرین مدل GP380A

[mehdieftekha]

با عرض سلام وادب خدمت اساتید محترم :
پاور مذکور در قسمت اولیه مدار فیوز قطع و ترانزیستورهای قدرت به شماره C3320 اتصال کوتاه شده بود.پل دیود و واریستور و NTC و خازن های ورودی و مقاومت ها و دیودهای قسمت هات مدار سالم بودند .
بدلیل نبودن این ترانزیستور در شهر ما با ترانزیستور C3998 تعویض گردید.
ضمنا قطعات R21 ,R33 با مقدار 1K و خازن 10 میکرو 50 ولت هم تعویض گردید.
بعدش پاور روشن شد ومقادیر ولتاژهای بنفش و خاکستری 5 ولت بود . و ولتاژهای قرمز و زرد و نارنجی هم زیر بار تست شد و کاملا درست بود.
اما بعد از 15 دقیقه هنگام نصب ویندوز دوباره فیوز پروند و جفت ترانزیستورهای قدرت دوباره ترکید.

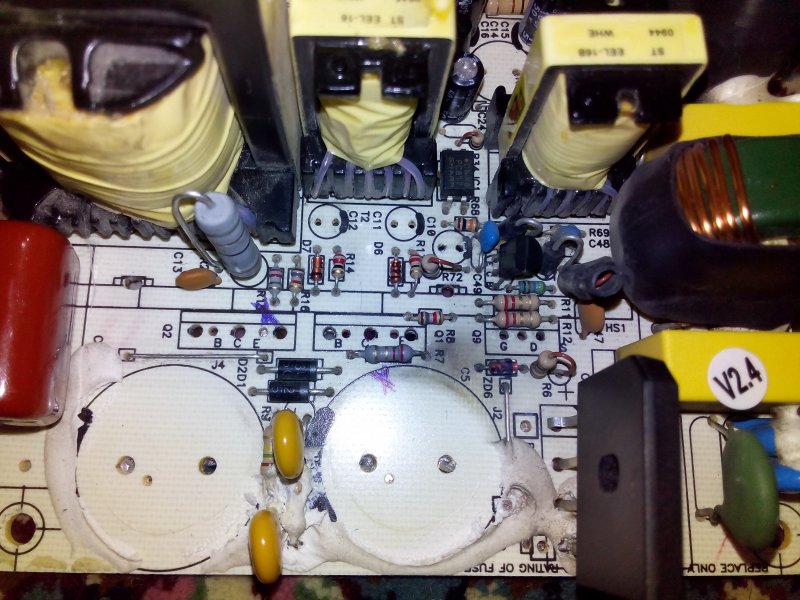

ضمنا مقاومتهای 2.2 اهم مسیر بیس این ترانزیستور هم سوخت .که در شکل مشخصشون کردم.
میخواستم ببینم اولا ایا ترانزیستور جایگزین شده رو بدرستی انتخاب کردم و ایا اشکال کار میتونه مربوط به این موضوع باشه؟



[AMD]

موقع تعویض ترانزیستور ها باید دیتاشیتشون چک بشه . که دقیقا مشابه باشند .



[mehdieftekha]

با عرض احترام : ولتاژ و جریان کلکتور رو چک کردم جوابگو بود اما فرکانس تو دیتاشیتش نبود میشه خواهش کنم شما چک بفرمایید ؟



[mehdieftekha]

با عرض سلام .
قطعات مدار تفاضلی رو ازقبیل دو ترانزیستور که در مسیر بیس ترانزیستور قدرت هستند رو هم چک کردم همه سالم بودن .ضمنا خروجی رو از لحاظ اتصال کوتاه چک کردم و موردی نداشت . دیودهای خروجی هیت دوم هم سالم بودن .
سوالم اینه که ترکیدن ترانزیستورها میتونه بخاطر سرعت سوییچینگ پایین ترانزیستور مشابه باشه ؟



[AMD]

همیشه گفتم قطعات مشابه اگر قراره استفاده بشه . باید نزدیک بهم باشن . این دو قطعه خیلی متفاوت هستند از نظر قدرت و مشخصات .



[AMD]

شما باید از این استفاده کنید TT2148



[mehdieftekha]

با عرض سلام .
ضمن تشکر از پاسخگویی جناب AMD دو سوال داشتم :
اول اینکه فرمودید از لحاظ قدرت متفاوتند ولتاژ و جریان کلکتور و توان ترانزیستور جایگزین شده بیشتره مگه چه ایرادی میتونه داشته باشه؟
دوم اینکه TT2148 حداکثر جریان مجاز کلکتورش 12 آمپره در صورتی که 3320 این مقدارش 15 امپره ایا مطمنین که انتخاب درستیه ؟



[AMD]

بله درسته . چون اکثر 380 های گرین از این استفاده میکنند .



[mehdieftekha]

با تشکر از همه دوستان:
تونستم همون c3320 رو تو بازار پیدا کنم .ونهایتا با تعویض انها و 2 عدد مقاومت 2.2 اهم مسیر بیس پاور درست شد.
همونجور که جناب amd هم فرمودند مشکل اصلی مغایرت دو ترانزیستور بود . و شاید به اختلاف hfe دو ترانزیستور مربوط بوده ولی بازم شک دارم . خوشحال میشم دوستان نظر بدن از شک در بیایم.



[AMD]

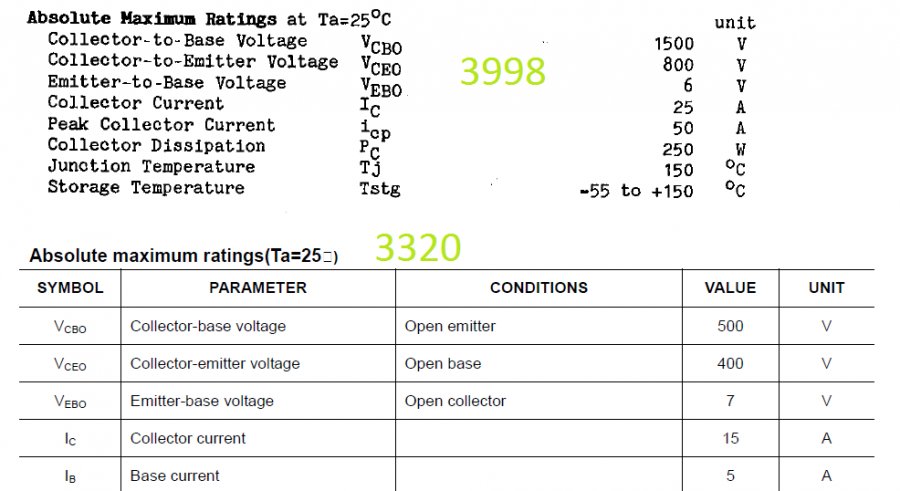

اختلاف ها 100 ولت قابل قبوله ولی قطعه جایگزین شما سه برابر بود توی vcbo و دو برابر در
VCEO
توی همه چیز باید یکسری تناسب را رعایت کرد . باید به تمام مشخصات دیتاشیت هم دقت کن .
