با سلام

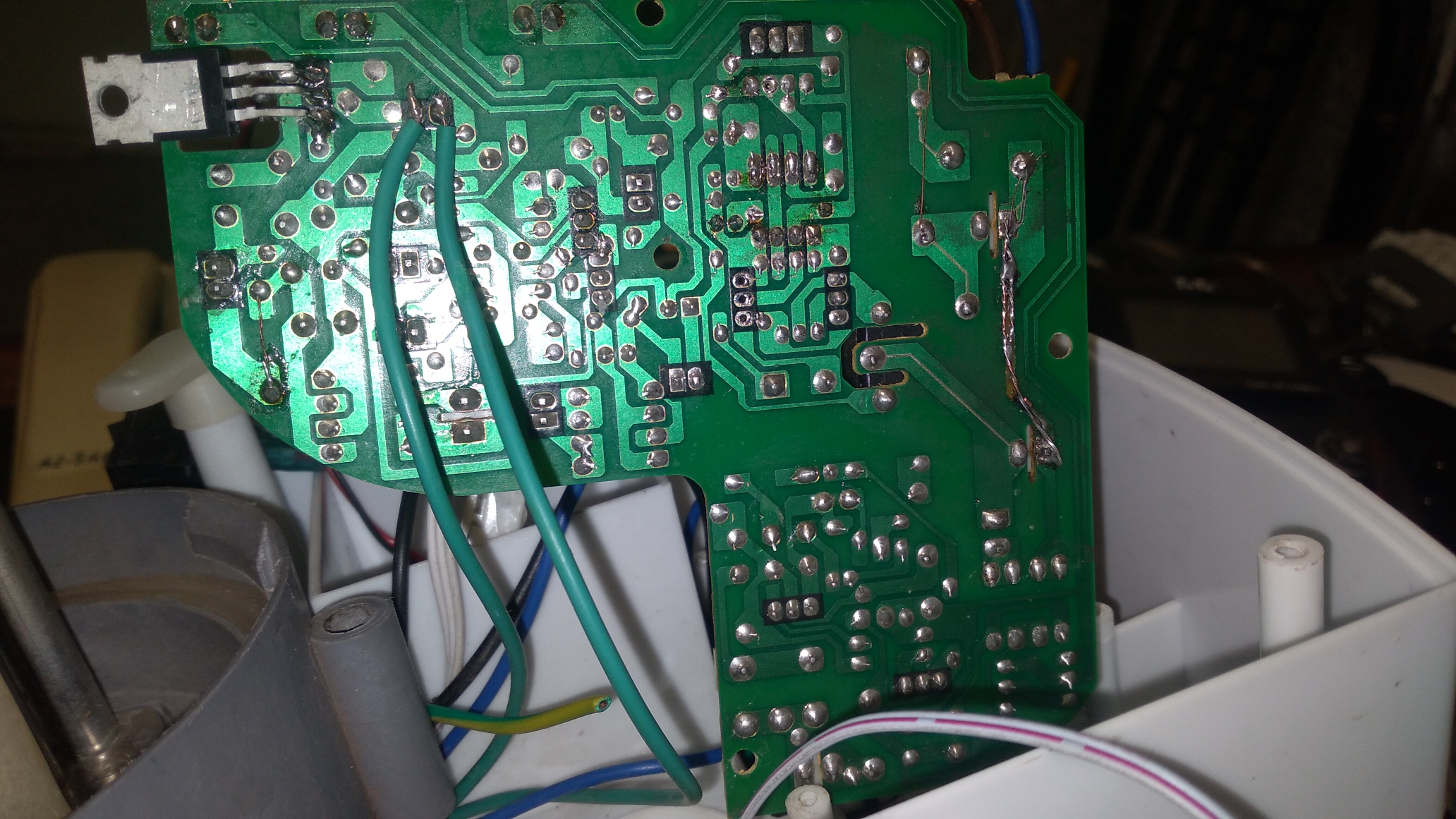

یک دستگاه بخور سرد و گرم هست که با زدن کلید، بخور گرم بیزر شروع به بوق زدن میکند و رله هیتر وصل نمیشود.

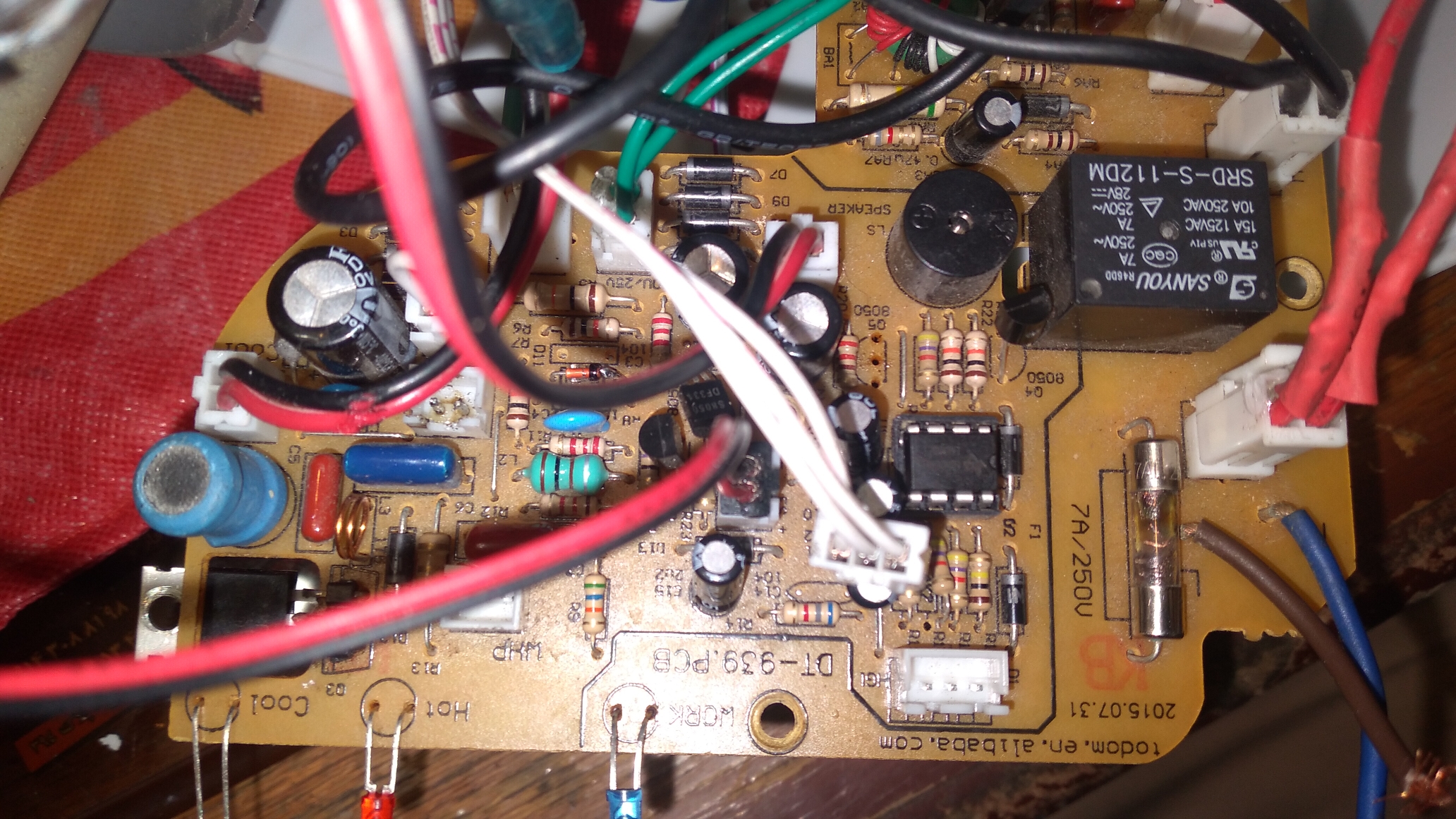

رله توسط یک ترانزیستور ۸۰۵۰ از طریق خروجی اپ امپ lm 393 تحریک میشود.
تغذیه ای سی حدود ۱۳ ولت
پایه ۳ ولتاژش حدود ۶.۷ ولت
پایه ۲ از طریق الکترود های مخزن آب به زمین وصل شده(من برای ازمایش به صورت دستی وصل کردم)
ولی پایه ۱ که خروجی اپ امپ هست به هیج وجه بیس ترانزیستور رو تحریک نمیکنه
دوستان لطفا راهنمایی کنند مشکل از کجاست
