مشکل: بوت نشدن مادربورد ASUS مدل P5LD2-Z و داغ شدن شدید IC Sound

[ITE-1983]

با سلام خدمت دوستان عزیز
مادربورد ایسوس بوت نمیشه.روشن میشه ولی تصویر نمیده.
پاور تست شد وسالم هست.
رم سالم هست.همچنین ولتاژ رم مورد نظر رو دارم.
سی پی یو سالم هست.ولتاژ vcore رو دارم.
ولتاژهای اطراف پل جنوبی وشمالی هم وجود دارند
منتها به محض اینکه دکمه پشت پاور رو میزنم و مادربورد در حالت stanby می باشد,ای سی صدا در کسری از ثانیه به شدت داغ میکنه.



[cybernova]

دوست و همکار خوبم
ابتدا همون چیپ صدا رو از برد خارج کنید ،رگولاتور تامین کننده ولتاژ چیپ رو هم تست کنید ( سمت راست چیپ ) .بقیه چیپ ها رو هم از نظر حرارت غیرطبیعی چک کنید .وضعیت سیستم رو بعد از خارج کردن چیپ اعلام کنید .
موفق باشی



[اسماعیل محبی]

سلام دوست عزیزم
کارهایی که همکار عزیزمان cybernova گفتند رو انجام بده
همینطور اگر از کارت گرافیک اکسترنال استفاده میکنی اگه فن داره فنش رو چک کن ببین راحت استارت میخوره یا نه اگه هم نداره با یک کارت گرافیک دیگه تست کن چون گاهن واسم پیش اومده این ایراد از کارت گرافیک بوده
اما ای سی سوند هم زیاد خراب میشه و باعث خرابی هایی میشه که ذهن ادم بهش نمیرسه



[ITE-1983]

با سلام و تشکر از دوستان عزیز و همیشگی
با یک گرافیک دیگه هم تست شده بود باز بوت نمیداد.

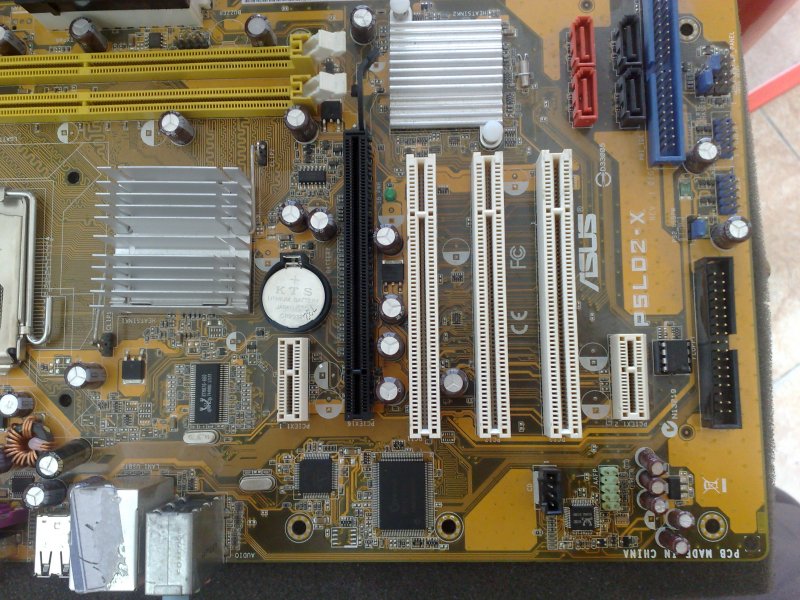

چیپ صدا رو دراوردم .هیچ گرمایی از ای سی ها در بورد مشاهده نشد

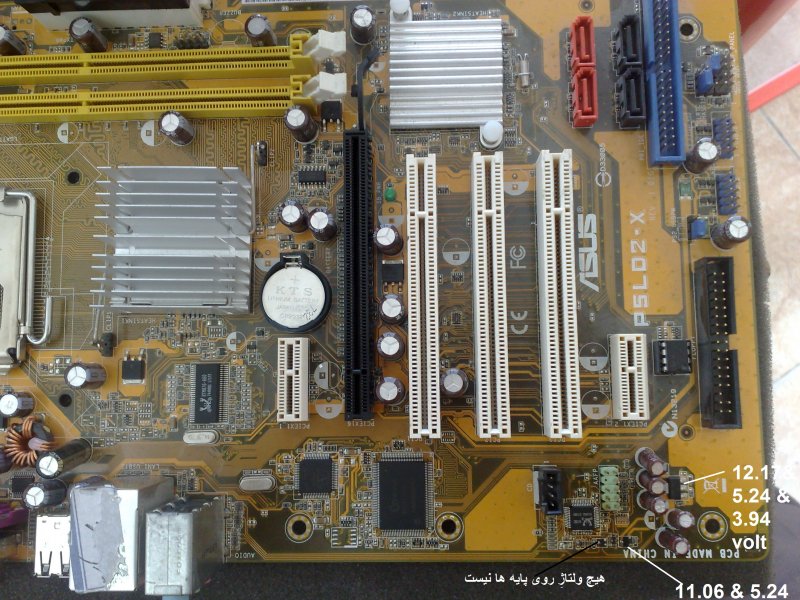

ولتاژها رو رگولاتور هم در عکس قید کردم
با تشکر از دوستان

​



[ITE-1983]

دوستان کسی نظری نداره؟
دلیل داغ شدن سریع ای سی sound چی میتونه باشه؟
خازن smd ای که ولتاژ 2.5ولت رو باید داشته باشه(اطراف ای سی صدا) ولی نداره.نمیدونم این خازن مسیرش به کجا ختم میشه.چون با تست بازر هم با هیچ قطعاتی بازر نداد.همین خازن smd رو با تستر smd اندازه گرفتم اندازه اش 10 میکرو فاراد بود



[cybernova]

دلیل داغ شدن یه قطعه مثل چیپ می تونه بخاطر معیوب بودن خود قطعه یا قطعات متصل به اون باشه،در مورد رگولاتورها می تونه بخاطر معیوب بودن مصرف کننده ای که در مسیر رگولاتور هست باشه .قطعات اطراف چیپ صدا رو از نظر شورتی بررسی کنید ،در ضمن چیپ LAN رو هم چک کنید .ولتاژ روی پایه های کریستال پل جنوبی رو هم اعلام بفرمائید .کد دیباگر رو هم اعلام بفرمائید .



[kharad]

درود
در پایه 35 و 36 این آی سی باید ولتاژ 2/5 موجود باشد.
گاهی وقت خرابی این آی سی باعث تصویر ندادن سیستم می شود
که با خروج از برد باید مشکل حل شود.
کلیر سیموس انجام دهید و باطری نیز تعویض شود .
عوامل زیادی در تصویر ندادن نقش دارند
پروگرام بایوس
تست با یک رم دیگر
خرابی و قلع مردگی آی سی i/o
لحیم سردی گرفتن آی سی pwm
دیس کانکتی در cpu و چیپ ها
خرابی فت تامین کننده برق agp
و ....



[ITE-1983]

سلامی دوباره
دوستان بین اسلات های pci و pci xprees یه ترانزیستور وجود داره.این پایه ها چه ولتاژی باید داشته باشند؟
برای در حالت استندبای و روشن بودن مادربوردپایه وسط 3.3 و پایه چپ 2.1 و راست 5.07 ولت می باشد.
وقتی سیستم روشن میشود چیپ جنوبی سرد و چیپ شمالی گرم میشود.



[Mehdielmi]

س.همکار ودوست عزیز..توی اکثر مادربوردها ای سی صدا وقتی داغ میکنه باید حذفش کنی تا تصویر بیاد.اگر نیومد شک نکن چیپ جنوبی رفته واین یعنی بیشتر وقتتو نذار.من از بقیه دوستان عضرخواهی میکنم تجربه من اینو میگه.چون هراندازه روش کار کردیم نتیجه نگرفتیم.
