سوال: بوت نشدن دستگاه DVR برند 7tech

[kkaka]

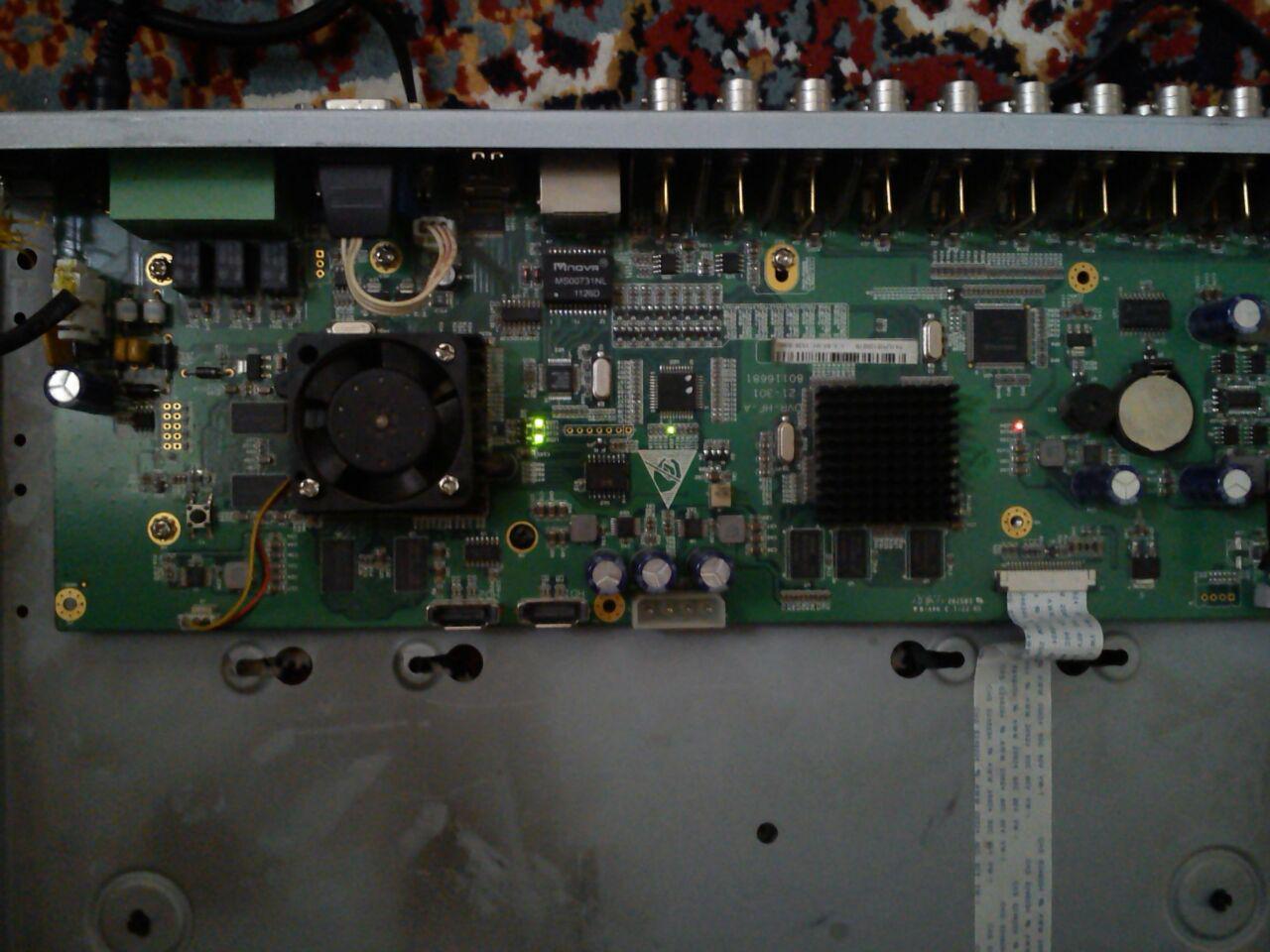

سلام یه دستگاه dvr 8 کانال
برق 12 میخوره
وقتی روشن میکنم چندتا چراغ مادربرد روشن میشه ولی فن کار نمیکنه و دستگاه هیچ عکس العمل دیگه ای نداره
با اتصال دوربین و هارد بازم هیچ تغییری ایجاد نشد
با منبع تغذیه دیگه هم تست کردم نشد
فیوز ها و دیود ها سالمن

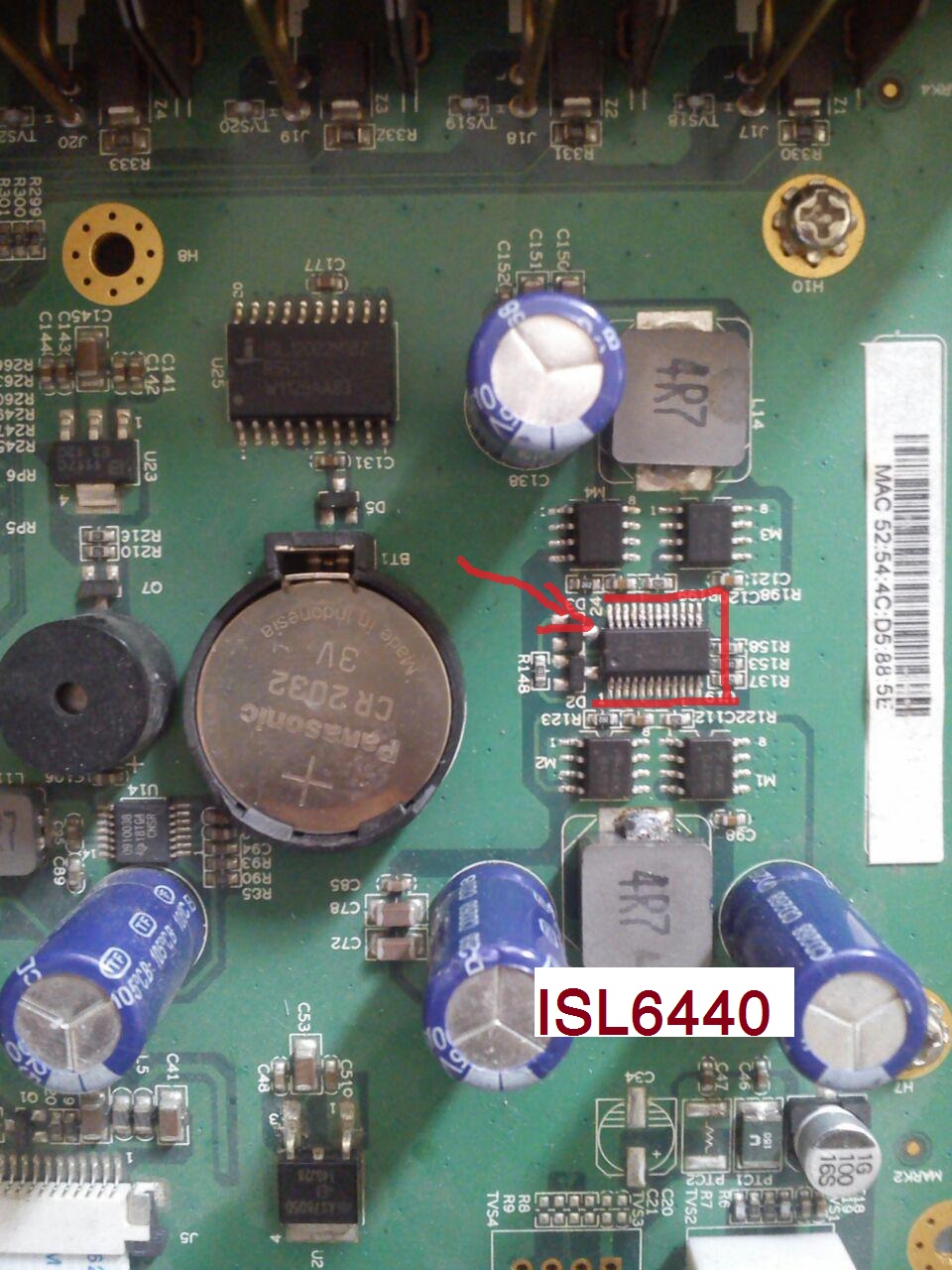

فقط آی سی به شماره :ISL6440 که تو عکس مشخص کردم خیلی داغ میکنه سرچ کردم گویا آی سی PWM هست چهار تا آی سی دیگه هم دورش هست که شماره شو سرچ کردم نتونستم پیداش کنم عکسشو گذاشتم



[kkaka]

دوستان این مشکل با تعویض آی سی PWM حل میشه؟



[poya22]

ان دو تا کویل ولتاژ داره؟همان که 4r7 نوشته
از فایل فلش ایندستگاه میتوانی یک کپی برای من بگیرید؟

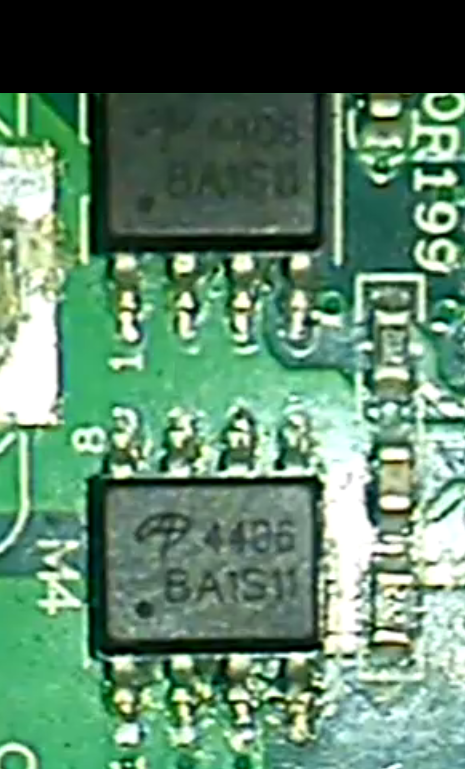

ان چهار تا ای سی نیستند ترانزیستور مسفت هستند
هر دو تا ویک کویل برای یک ولتاژ است



[kkaka]

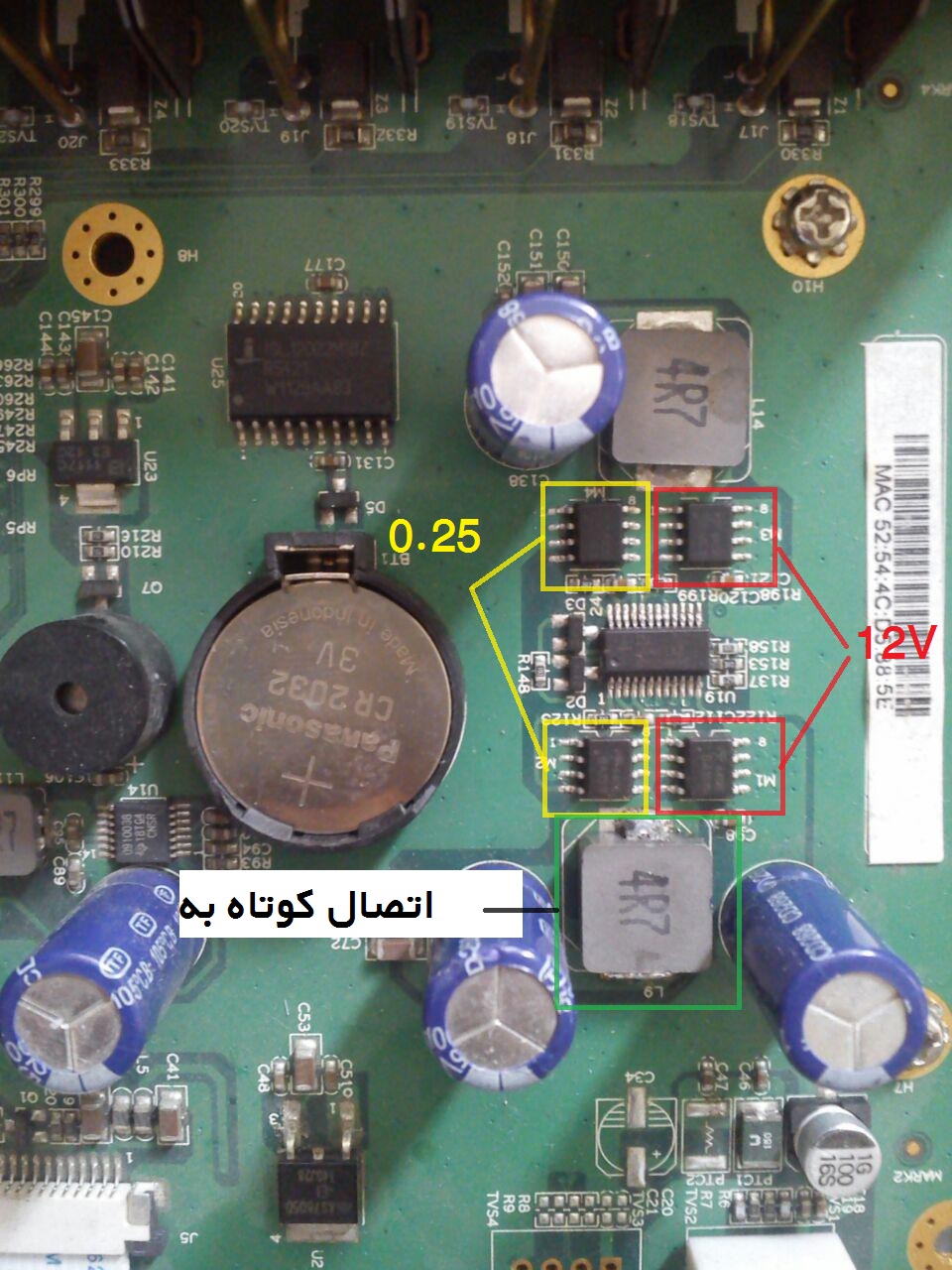

4 R7 بالایی ولتاژ 0.29 داره پایینی بدون ولتاژ و اتصال کوتاه به بدنه داره دوتا ترانزیستور سمت راست برق ۱۲ دارن و سمت چپی هم 0.25
عکس هم ارسال کردم که واضح باشه
متاسفانه پروگرامر درستی ندارم که بتونم از فلشش بکاپ بگیرم یدونه آردوینو دارم که فقط ۸ پین ساپورت میکنه .



[poya22]

ای سی تغذیه متاسفانه سوخته کم یاب هم است
فلش ان 16 پین است؟
اگر 16 پین است بهت یاد میدم چطوری بخونی با همون پروگرامر خودت
فقط یادت باشه بالای ان باطری بکاپ یک ای سی ساعت است که نباید بهش حرارت بدی انی کریستال داخل ای سی خراب میشه

کویل بالایی ولتاژ 3.3 ولت را میسازد و کویل پاینی ولتاژ 1 ولت را میسازد و اتصال هم نیست باید مقاومت داخلی ان با زمین بین 3 الی 4 اهم باشد ان درست است .فقط ای سی تغذیه سوخته



[kkaka]

اگه درست تشخصیص داده باشم انگار ۴۴ پینه



[poya22]

فلش 16 پین است وسط برد نزدیک اون علامت مثلث ولی مهم نیست دست نزنید خراببش میکنید روش تبدیلش به شکل زیر است



[doolooloo]

سلام یه دستگاه dvr 8 کانال
برق 12 میخوره
وقتی روشن میکنم چندتا چراغ مادربرد روشن میشه ولی فن کار نمیکنه و دستگاه هیچ عکس العمل دیگه ای نداره
با اتصال دوربین و هارد بازم هیچ تغییری ایجاد نشد
با منبع تغذیه دیگه هم تست کردم نشد
فیوز ها و دیود ها سالمن
فقط آی سی به شماره :ISL6440 که تو عکس مشخص کردم خیلی داغ میکنه سرچ کردم گویا آی سی PWM هست چهار تا آی سی دیگه هم دورش هست که شماره شو سرچ کردم نتونستم پیداش کنم عکسشو گذاشتم
مشاهده فایل‌پیوست 142356مشاهده فایل‌پیوست 142357مشاهده فایل‌پیوست 142358

منم این دستگاه رو دارم . روشن میشه ولی بوت نمیشه.چطور حل کردی.
ممکنه برنامه ایسی شو بهم بدی
نتونستم پیدا کنم



[doolooloo]

ان دو تا کویل ولتاژ داره؟همان که 4r7 نوشته
از فایل فلش ایندستگاه میتوانی یک کپی برای من بگیرید؟
ان چهار تا ای سی نیستند ترانزیستور مسفت هستند
هر دو تا ویک کویل برای یک ولتاژ است

شما برنامه ایسی این دستگاه رو دارید؟
دقبقا همین مدل دارم روشن میشه ، بوت نمیشه
لطفا راهنمایی کن
نت رو هم گشتم نبود
