سوال: بهترین روش بستن 150عددled1وات

[farzad.]

با سلام
دوستان برای کاری میبایست 150 عدد led که 1وات هستند و هر کدوم جریان 300میلی آمپر و ولتاژ3.2ولت هستش رو روشن کنم.در ضمن هر 150تا ledها باید همزمان روشن بشه.از دوستان و اساتید راهنمایی میخوام که بهترین روش بستن این ledها چیه و منبع تغذیه مناسب اون رو راهنمایی فرمایید.
با تشکر



[forud]

سلام دوست عزیز
به نظر حقیر راحتترین کار اینه که تعداد 75 تارو سری کنید و سپس دو تا 75 تایی رو با هم موازی کنید ،که میتونید از همون برق شهر برا تغذیشون استفاده کنید ، فقط یکسوسازی قبل از وصل برق شهر به ال ای دیها فراموش نشه و یه مقاومت توان بالا با اهم پایین برا جلوگیری از سوختن ال ای دیها.



[farzad.]

با سلام وتشکر
بنده تصمیم گرفتم که ledها رو به سه بخش 50تایی تقسیم کنم و هر دسته 50تایی رو بعد از یکسو سازی برق شهر با یه مقاومت 220اهم 20وات سری کنم.آیا محاسبه بنده اشکال نداره؟



[forud]

دوست عزیز
مقاومتی که در نظر گرفتید توانش پایینه.
که باعث سوختن مقاومت میشه.



[farzad.]

با سلام
خب شما چه مقاومتی پیشنهاد میدید



[forud]

در صورتی مقاومت نمیسوزه که با روشی که شما برای بستن 150 تا ال ای دی به کار بردین که توان مقاومت 220 اهم شما از 120 وات بیشتر باشه. اگه پیدا کنید که هیچی و اگه پیدا نکردید از همون روش دوتا 75 تایی استفاده کنید.



[forud]

یا اینکه میتونید از روش خودتون استفاده کنید ولی مقاومت هارو بیشتر کنید و با سری موازی کردن میتونید مقاومت 220 اهم و 120وات بسازید ولی باز تلفات بالاست!



[farzad.]

با سلام
ولی با نرم افزارهایی محاسبه جوابش برای 50عدد ledکه هر کدوم 300maو ولتاژ کار هر کدوم3.2vباشه برای برق 220 ولت مستقیم مقاومت 220اهم 18وات در میاد؟



[forud]

با سلام و درود
اگه از نرم افزار محاسبه شما هم استفاده کنیم متوجه میشویم که سه تا جریان 300mA در روش سه دسته پنجاتایی از مقاومت 220 اهم میگذره یعنی در مجموع 900mA که با یه محاسبه سرانگشتی متوجه میشویم که 176 وات رو باید مقاومت بیچارتون متحمل بشه!



[farzad.]

با سلام
متاسفانه منظور شما رو متوجه نمیشم.بهتر نیست خیلی راحت نظر خودتون رو بگید برای 50عدد ledکه هر کدوم 300میلی آمپر وولتاژ3.2ولت نیاز دارن؟

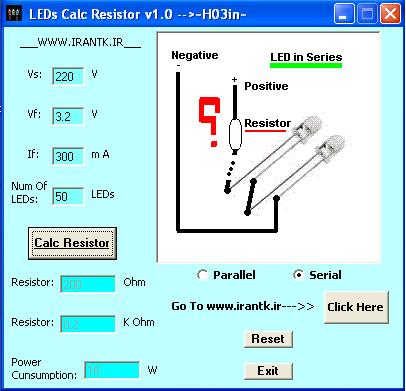

من تصویر محاسبه خودم با نرم افزار رو آپلود کردم که نشون میده 200اهم 18 وات کافیه!
