تجربیات: بالا بردن کیفیت ساخت مدارچاپی

[farah676]

با عرض سلام

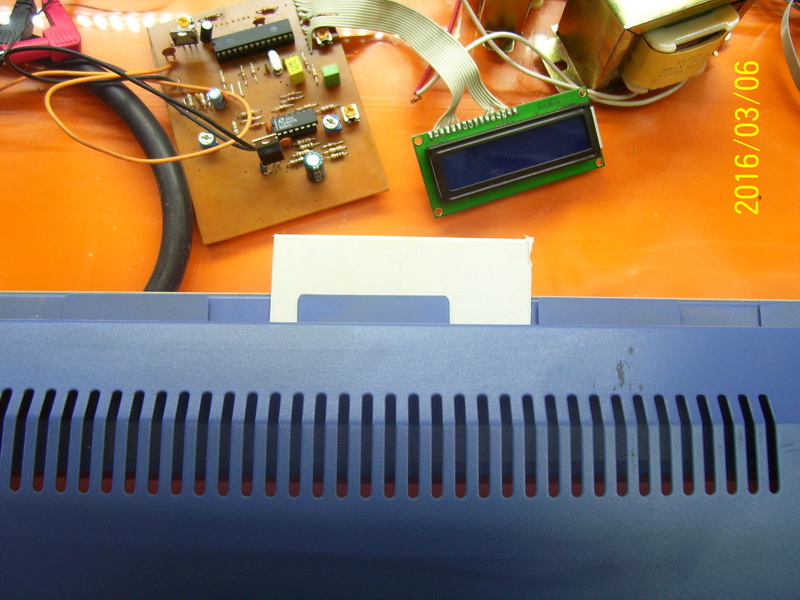

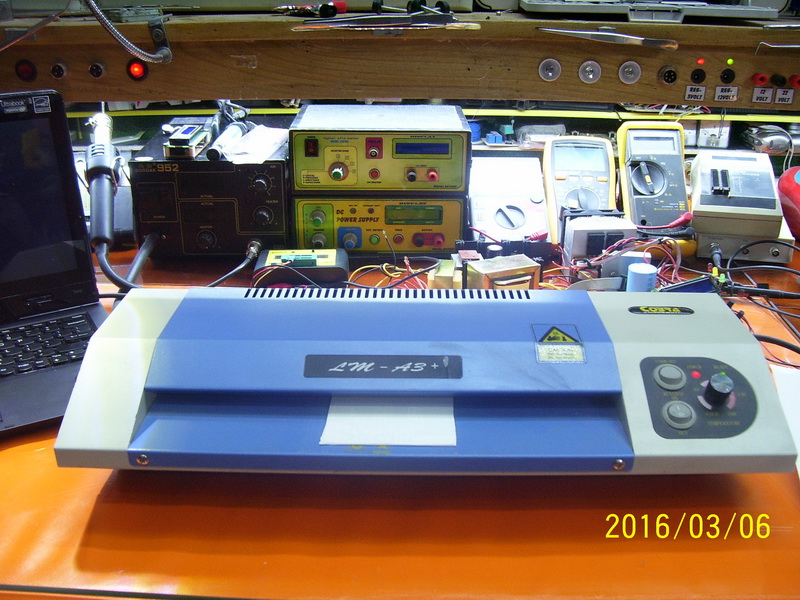

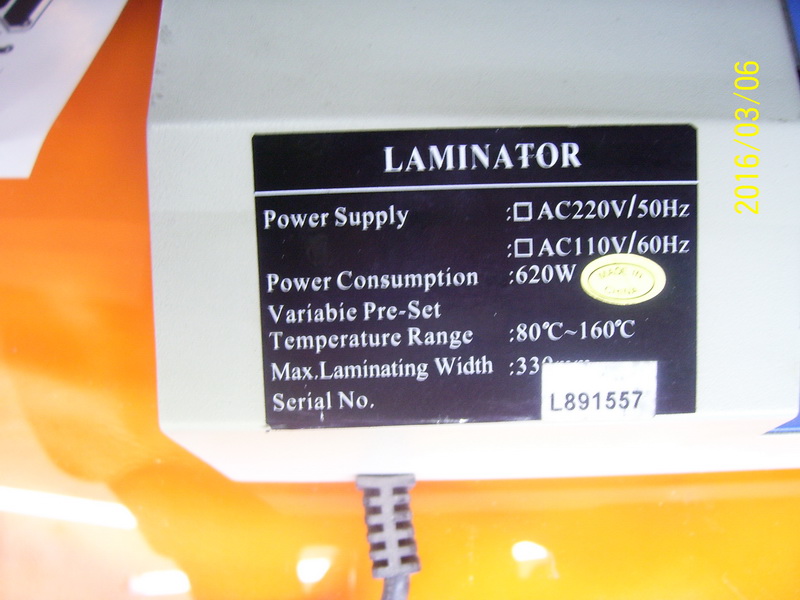

بعد از استفاده از اتو جهت انتقال نقشه بر روی مدارچاپی ، با استفاده از لامیناتور بصورت یکدست و با کیفیت خوب مدار انتقال خواهد یافت

[hide]""Fahmidam""[/hide]




[hide]:brinda00:[/hide]




[hide]:stern_58::[/hide]
​



[farah676]

با عرض سلام

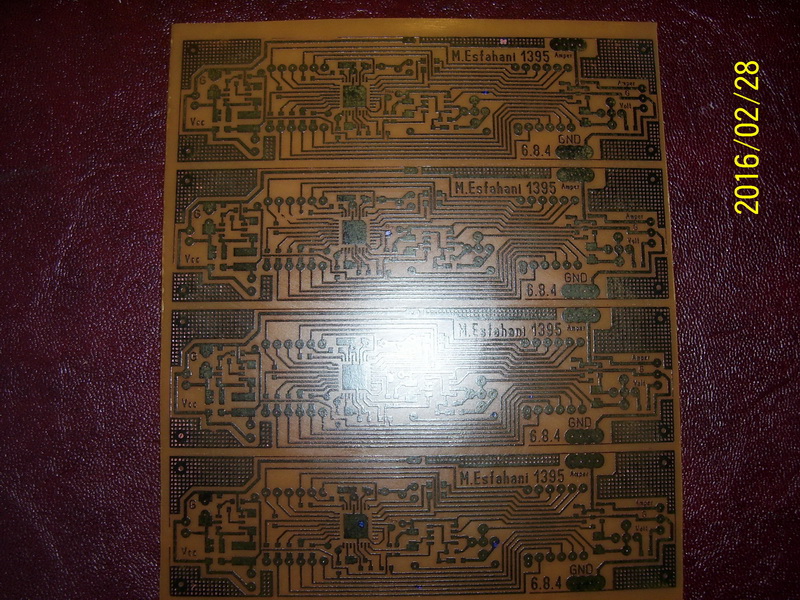

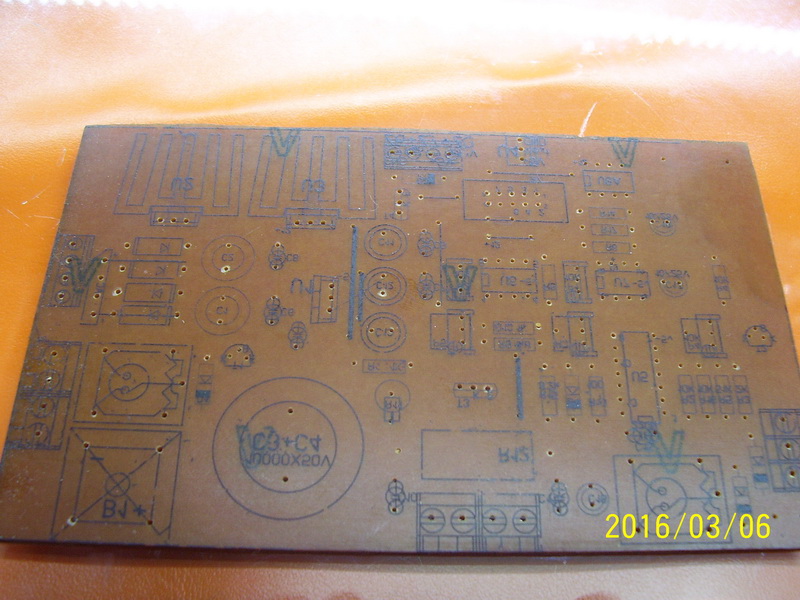

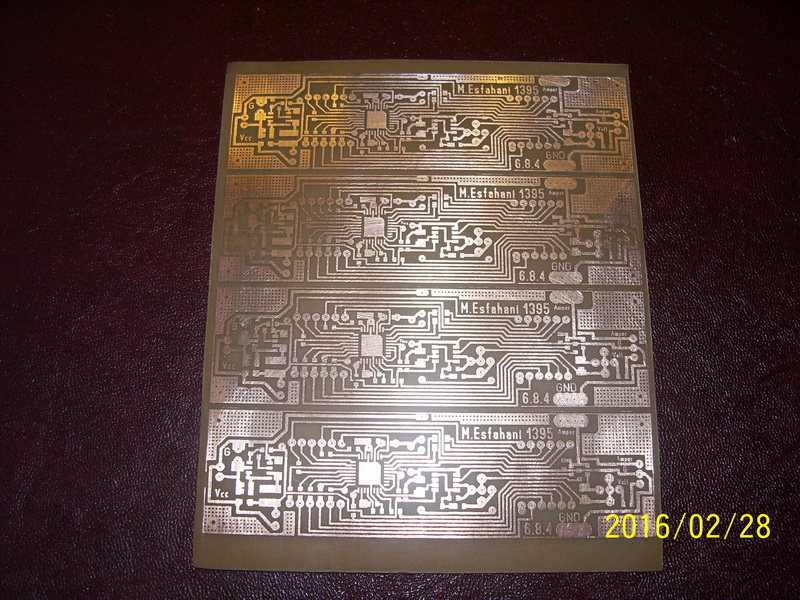

نمونه ای که امروز از این روش برای چاپ استفاده کردم

[hide]::zvezdichki_bunny::[/hide]



[hide]:86000000:[/hide]
​



[farah676]

با عرض سلام

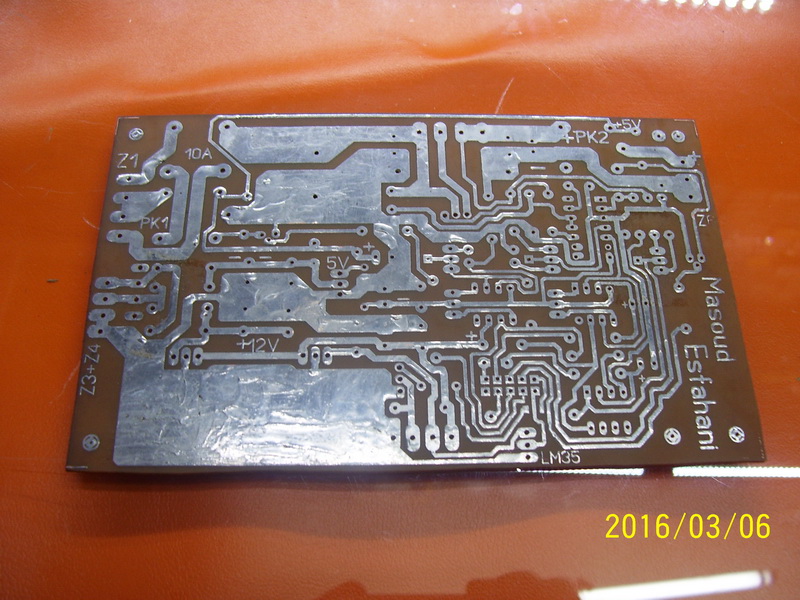

نکته مهم این است که اگر مداری را چاپ میکنید بعد از پاک کردن پودر های پرینتر ، حتما با کاغذ سمباده 400 سطح مس را تمیز کرده و با انگشتان روغن لحیم به تمام سطح مس بکشید و قلع اندود کنید تا بعد از مدتی بعلت جرم روی مس لحیم کاری به سختی انجام نشود

[hide]:rose:[/hide]

[hide]:love-smiley-017:[/hide]​



[ghoshiry]

با تشکر از شما در اراعه تجربیات به سایر همکاران
مهندس در صورت امکان یکبار نحوه چاپ بر روی برد را کامل توضیح دهید اعم از نوع کاغذ مدت زمان اتو کشی و مدت زمان استفاده از لامیناتور
باتشکر از شما
