سلام
بعد از یک هفته کلنجار رفتن با برد پاور پرینتر سامسونگ 2250 بالاخره قطعه معیوب رو پیدا کردم ولی نمیدونم دقیقا مشابهش چی هست و باید چه قطعه ای جاش بزارم!

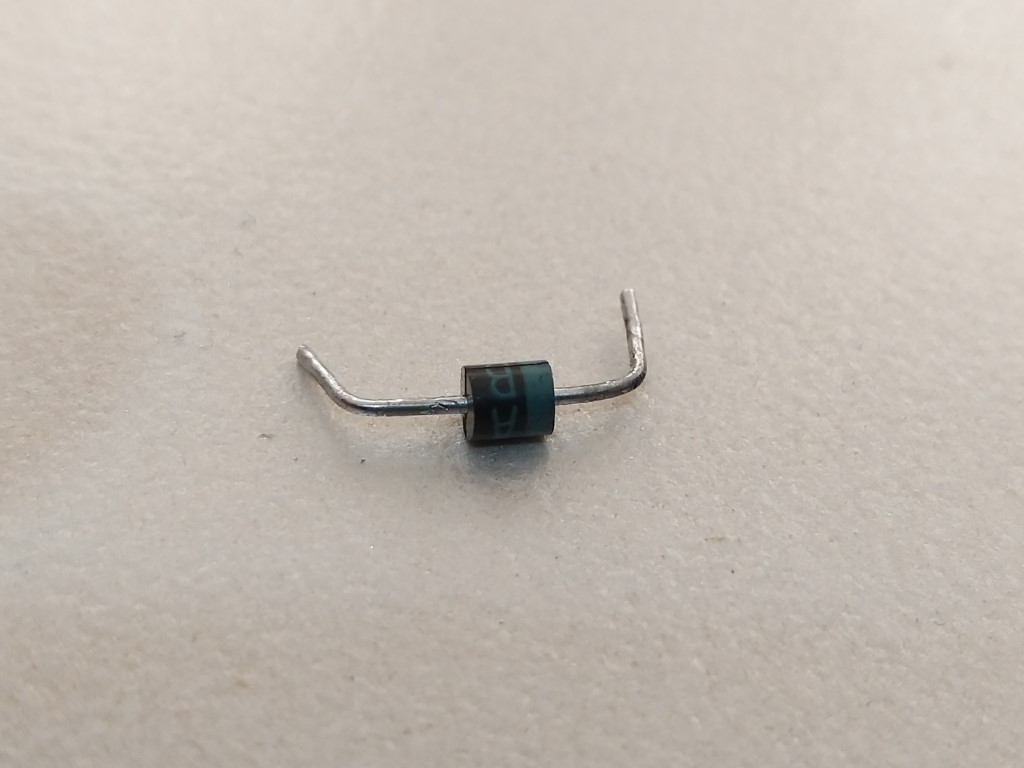

فقط میدونم که یک نوع دیود هست و مشکلش اینه که از هر دو طرف اهم نشون میده و نشتی داره. تنها چیزی که روی دیود نوشته تنها حروف اختصاری AB هست ولی نتونستم پارت نامبرش رو پیدا کنم و نمیدونم دقیقا چه نوع دیودی هست که مشابهش رو بزارم. ممنون میشم که دوستان راهنمایی کنند.
نحوه قرار گیری این دیود در مدار به این صورته که یک سرش به خروجی اپتوکوپلر متصله و یک سر دیگش با یک مقاومت سری به یکی از پایه های اولیه ترانس چاپر متصل هست. به نظر خودم باید یه نوع دیود هرزگرد باشه برای جلوگیری از برگشت جریان القایی سیم پیچ اولیه ترانس به مدار. بهتره به این نکته هم اشاره کنم که مشکل این برد خاموشی کامل بود و این قطعات سوخته بود (آیسی اصلی سوییچینگ - زینر 8.2 ولت - اپتوکوپلر) که تعویض شد ولی مدار هنوز مشکل داره و روشن نمیشه که احتمال زیاد از همین دیود هست.

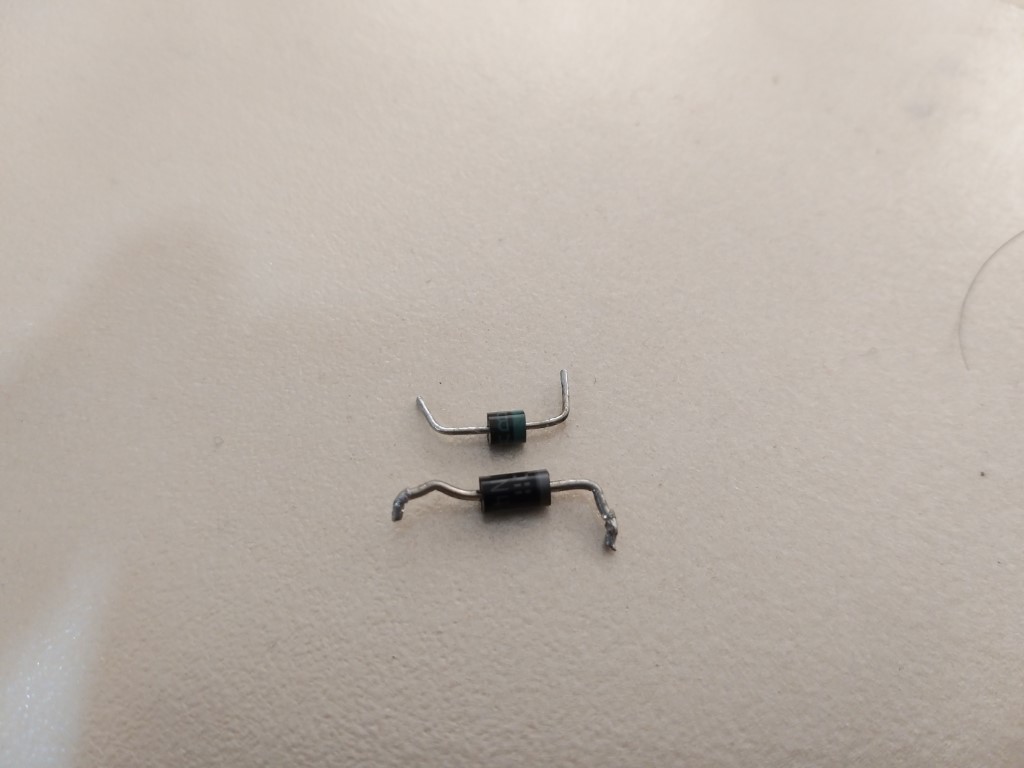

برای اینکه براورد دقیقی از سایز دیود داشته باشین اونو کنار یک دیود معمولی in4007 گذاشتم.
سپاس از راهنماییتون
