افت ولتاژ خروجی شارژرِ دریل شارژی

[Hasankhani]

درود عزیزان.شارژر اومد برام ترانس یه ضرب خوردگی داشت و قطعی پایه خروجی .رفعش کردیم .یکی از دیود های فرکانس بالای خروجی هم خراب بود عوض کردیم .الان دوسر خروجی پایه مثبت منفی شارژر وقتی باتری وصل نیست ۲۹ ولت داره و وقتی باتری میخوره بهش ولتاژ میشه ۵ ولت و باتری شارژ نمیشه ک چراغ سبز بشه.باتری هم ۱۲ ولت هست.راهنمایی میکنین.ممنون ازتون



[mi1362mi]

بایک لامپ دو آمپری چراغ ترمز ماشین امتحان کنید ببینید جریان کشی داره یانه و افت ولتاژ......



[infoshinfo]

درود عزیزان.شارژر اومد برام ترانس یه ضرب خوردگی داشت و قطعی پایه خروجی .رفعش کردیم .یکی از دیود های فرکانس بالای خروجی هم خراب بود عوض کردیم .الان دوسر خروجی پایه مثبت منفی شارژر وقتی باتری وصل نیست ۲۹ ولت داره و وقتی باتری میخوره بهش ولتاژ میشه ۵ ولت و باتری شارژ نمیشه ک چراغ سبز بشه.باتری هم ۱۲ ولت هست.راهنمایی میکنین.ممنون ازتون

سلام
ابتدا مدار فیدبک رو تست بفرمایید.

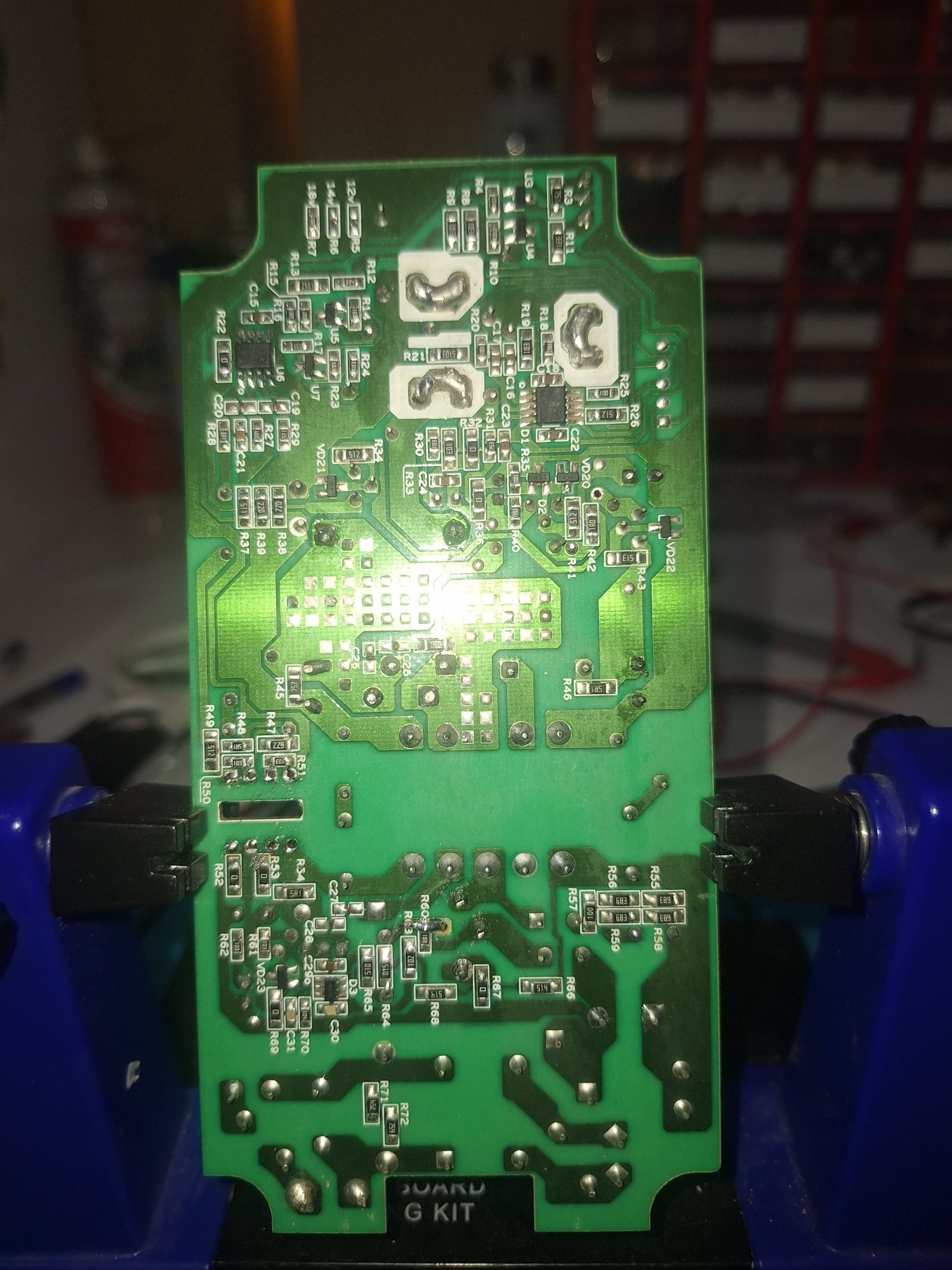

در تصاویر اپتیکوپلر ها سر جای خودش نیست. وضعیت اونها به چه صورته؟



[Hasankhani]

سلام
ابتدا مدار فیدبک رو تست بفرمایید.
در تصاویر اپتیکوپلر ها سر جای خودش نیست. وضعیت اونها به چه صورته؟

اپتوکوپرلر ها رو دراوردم تست دوباره کردم سالم هستن
