مشکل: ارور Chassis intruded در مادربرد Asus P5GD2-X و نبود پنج ولت USB در مادربرد!!!!!

[omidm11]

سلام و خسته نباشید

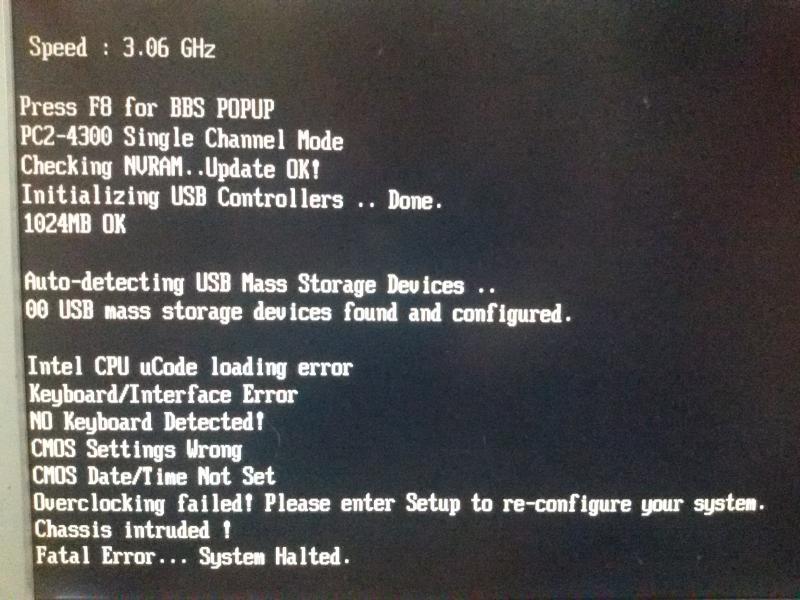

مادربرد فوق بالا میاد و تو صفحه ای با ارور که تو عکس گذاشتم میمونه.قبلش هم تو بایوس نمیره که دنبال ارور تو بایوس بگردم و غیرفعالش کنم.
1.5 ولت اطراف چیپ شمالی هست.
1.8 ولت سوکت رم داره.
قطعه ای به طور غیرعادی داغ نمیکنه.
سوکت USB جلو وپشت کیس هیچکدوم پنج ولت ندارن!!!
شماتیک هم ندارم که مسیرش رو پیدا کنم و ببینم از کجا به بعد قطع شده جریان!!!
یعنی نبود جریان پنج ولت USB و این ارور میتونه به هم مربوط باشه؟
میتونه از چیپ جنوبی باشه یا نه؟
مشکل از کجا میتونه باشه؟

ممنون



[AMD]

ابتدا درخواست بایوس بدید . بایوسش را بزنید . اگر باز مشکل بود اونوقت عیب یابی میکنیم .



[omidm11]

ببخشید فراموش کردم بگم.
بایوس هم از قسمت فایلهای بایوس مادربردهای ایسوس تو همین سایت برداشتم و رایت کردم روی آی سی ولی درست نشد!!!



[cybernova]

دوست خوبم
علاوه بر ایرادی که شما فرمودید ،دیتکت نشدن کیبورد و ایراد در ذخیره تنظیمات بایوس و شناسائی CPU هم وجود داره .بعد از پروگرام بایوس،برد رو از نظر وجود اتصالی در داخل پورت ها و اسلات ها و همچنین سوختن آی سی های صدا و LNA و در ادامه حرارت پل ها مخصوصا جنوبی رو بررسی کنید .شستشوی مادربرد مخصوصا زیر پل ها هم فراموش نشه .ولتاژ گیری از قسمت های مختلف مخصوصا اطراف I/O که در اینمورد معیوب بودن I/O با توجه به شواهد محتمل هست .
موفق باشید .



[AMD]

غیر از خود I/O تو این سری بردهای اسوس المانهای SMD سه پایه کنار ایسی I/O هم مشکل پیدا میکنند .
همچنین وضعیت جامپر CHASISS هم تغیر بدید .



[omidm11]

سلام
بعداز شستشوی مادربرد و در واقع هنگام شستشوی مادربردبرد متوجه قطعات کنده شده اطراف IO شدم که تو عکس میذارم.این سه تا که یکیش خازنه و دوتاش مقاومت چی بذارم؟فک کنم خازن هم اندازه باشه اوکی میشه ولی مقاومت رو نمیدونم.مقاومت هم که یکیش مشخصه.



[AMD]

تنها راهش پیدا کردن برد مشابه هست .



[omidm11]

کسی از همکاران این مادربرد رو داره یه لطف کنه و از رو مادربرد ببینه و بهم بگه اون مقاومت چقدیه؟؟؟شماتیک که نیست واسش.
::agor::



[omidm11]

سلام مجدد
قطعات اطراف آی سی IO رو با کمی ریسک نصب کردم.دوتا قطعه که مشخص بودن و اون مقاومت رو هم 330اهم گذاشتم.
چیپ جنوبی ریسولد شد و 5 ولت یو اس بی برقرار شد.
ولی سوکت سی پی یو یکی از پین ها کنده شده بود که بعد از خرید سوکت و نصب،نتیجه رو خدمتتون اعلام میکنم.
از همه اساتید عزیز متشکرم
