آی سی دستگاه UV چهارلامپ

[m_bidaar]

سلام
من یه دستگاه UV دارم. آی سی سوخته. شماره رو هم گویا پاک کردن از روی قطعه. کسی اطلاع داره از شماره فنی آی سی؟

سپاس از همگی



[m_bidaar]

پایه های آی سی:
۱ به VCC
۲، ۳، ۴ و ۷ متصل نشده
۵ به بیس S8050، یک پایه‌ی شستی ریستی و منفی مدار
۶ به پایه‌ی دیگر شستی ریستی (جهت گرفتن منفی بوبین رله به هنگام فشردن شستی-مثبت بوبین همیشه به مثبت مدار متصل است)
۸ به GND



[HS13&86]

سلام
من یه دستگاه UV دارم. آی سی سوخته. شماره رو هم گویا پاک کردن از روی قطعه. کسی اطلاع داره از شماره فنی آی سی؟

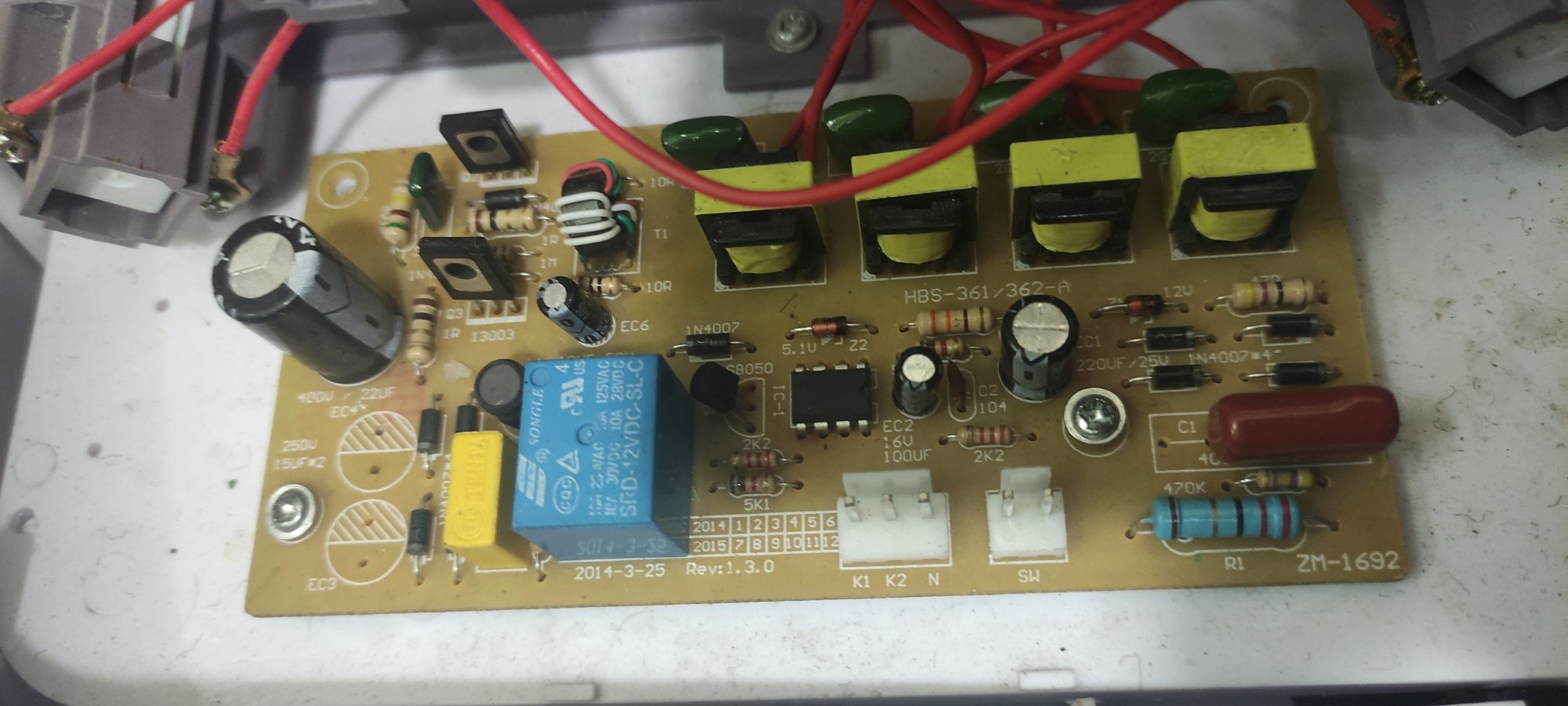

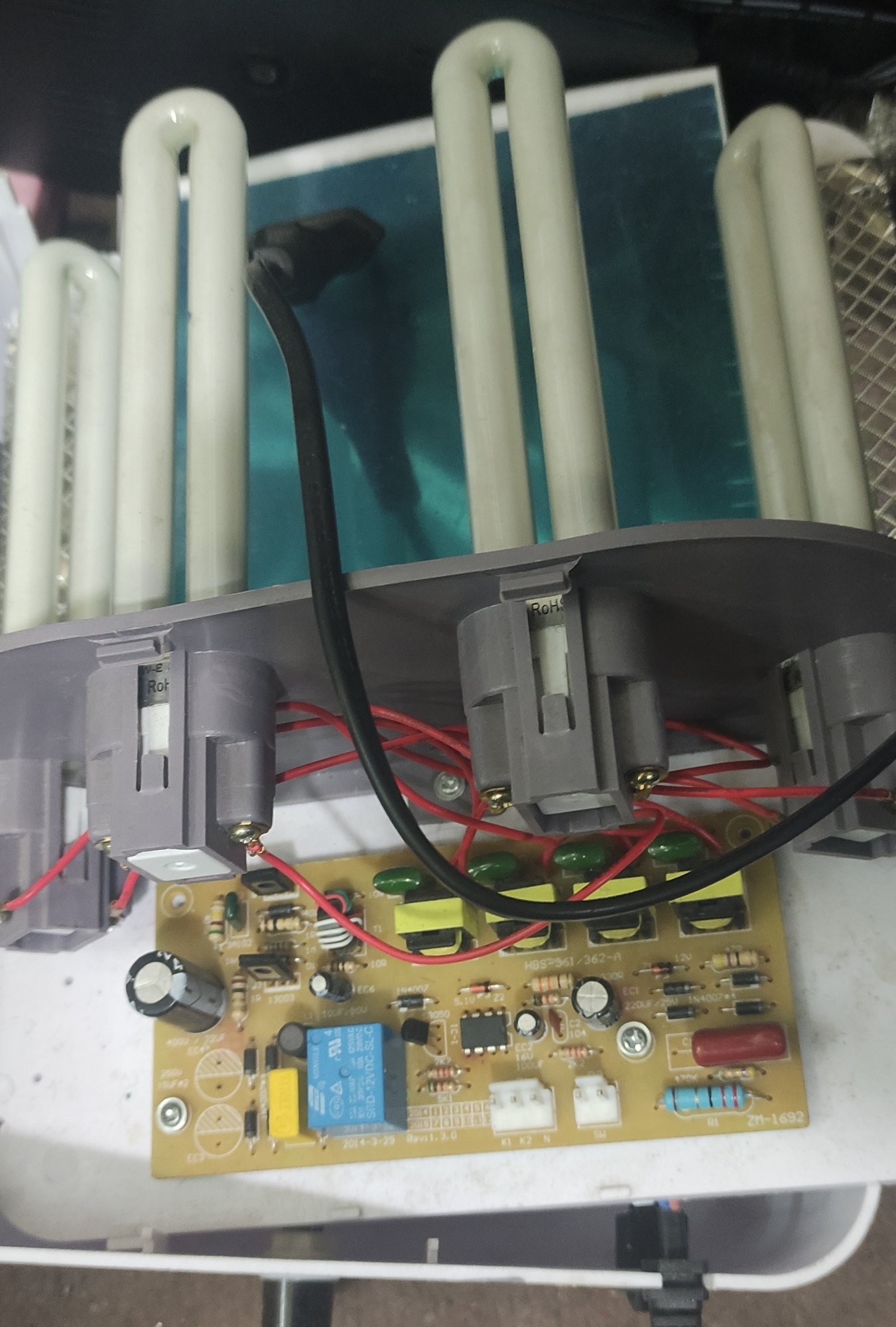

مشاهده فایل‌پیوست 206484

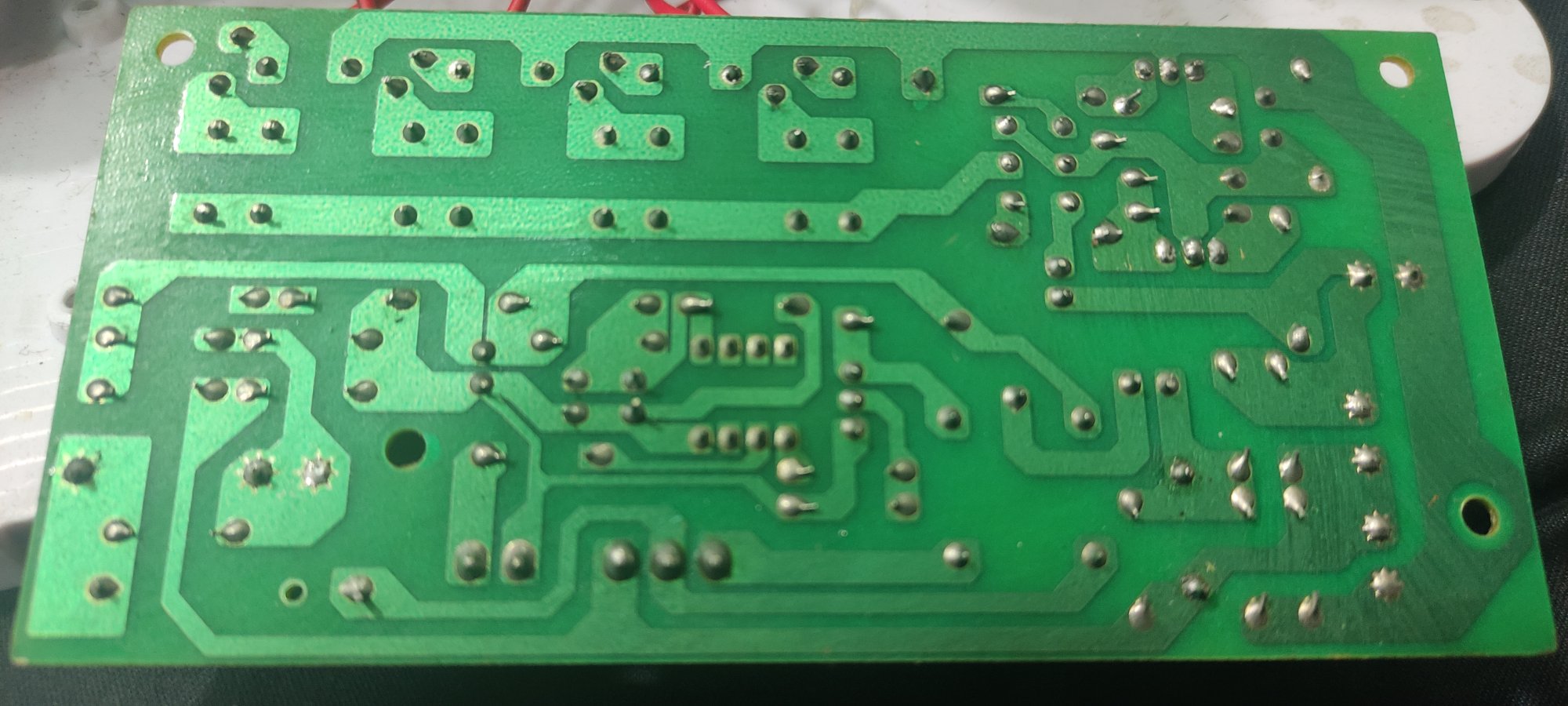

مشاهده فایل‌پیوست 206485
مشاهده فایل‌پیوست 206486
سپاس از همگی

درود،
قطعه ای که میگید آیسی نیست، بلکه میکروکنترلر از خانواده PE487 هست.
اگر دستگاه در هیچ حالتی روشن نمیشه خیالتون راحت که از میکروکنترلر نیست.
بیشتر بخش ترانزیستور های 13003 رو تست کنید.



[m_bidaar]

درود،
قطعه ای که میگید آیسی نیست، بلکه میکروکنترلر از خانواده PE487 هست.
اگر دستگاه در هیچ حالتی روشن نمیشه خیالتون راحت که از میکروکنترلر نیست.
بیشتر بخش ترانزیستور های 13003 رو تست کنید.

بله 13003 یکیش سوخته بود عوض کردم. فیوز 0.3 آمپر هم سوخته بود.



[HS13&86]

بله 13003 یکیش سوخته بود عوض کردم. فیوز 0.3 آمپر هم سوخته بود.

بالاخره نگفتید مشکل چی هست.
دو سر خازن 400 ولتی ، آیا ولتاژ 300 ولت دارید؟
اگر دارید پس باید جفت ترانزیستور ها تعویض کنید. معمولا در این صورت مقاومت بیس و مقاومت 1 اهمی امیتر هم میسوزه.
اون خازن الکترولیت کوچیک EC6 هم که که معمولا 50 ولتی یا بالاتر هست هم خیلی مواقع کاهش ظرفیت میده.



[electronium]

پایه های آی سی:
۱ به VCC
۲، ۳، ۴ و ۷ متصل نشده
۵ به بیس S8050، یک پایه‌ی شستی ریستی و منفی مدار
۶ به پایه‌ی دیگر شستی ریستی (جهت گرفتن منفی بوبین رله به هنگام فشردن شستی-مثبت بوبین همیشه به مثبت مدار متصل است)
۸ به GND

ولتاژ ببین به پایه 1 میاد یانه ؟
به نظر بنده بعیده آیسی سوخته باشه..و اینکه پایه های دونتکر (بی اهمیتش) نشون میده آیسی خاصی هست pwm ساده نیست



[m_bidaar]

ولتاژ ببین به پایه 1 میاد یانه ؟
به نظر بنده بعیده آیسی سوخته باشه..و اینکه پایه های دونتکر (بی اهمیتش) نشون میده آیسی خاصی هست pwm ساده نیست

بله جناب. ولتاژ 5 میاد.
قسمتی از بورد که پایه های ۵ و ۶ وارد شدن، کمی قهوه ای شده. نمیدونم آیا تاثیر مخرب گذاشته یا نه...

بالاخره نگفتید مشکل چی هست.
دو سر خازن 400 ولتی ، آیا ولتاژ 300 ولت دارید؟
اگر دارید پس باید جفت ترانزیستور ها تعویض کنید. معمولا در این صورت مقاومت بیس و مقاومت 1 اهمی امیتر هم میسوزه.
اون خازن الکترولیت کوچیک EC6 هم که که معمولا 50 ولتی یا بالاتر هست هم خیلی مواقع کاهش ظرفیت میده.

بله قربان. ولتاژ هست.
ترانزیستورها رو هم عوض کردم نشد.
ظرفین خازن درسته و بقیه‌ی قطعات سالمن! (البته متاسفانه!)



[m_bidaar]

بالاخره نگفتید مشکل چی هست.
دو سر خازن 400 ولتی ، آیا ولتاژ 300 ولت دارید؟
اگر دارید پس باید جفت ترانزیستور ها تعویض کنید. معمولا در این صورت مقاومت بیس و مقاومت 1 اهمی امیتر هم میسوزه.
اون خازن الکترولیت کوچیک EC6 هم که که معمولا 50 ولتی یا بالاتر هست هم خیلی مواقع کاهش ظرفیت میده.

سپاس از شما.
یکی از مقاومتهای یک اهمی رو ندیده بودم. سوخته بود. تعویض کردم. روشن شد اما کم نور و خیلی پرپر میزنه.
مربوط به ظرفیت سایر خازنهاست؟



[m_bidaar]

یکی از خازنهای پلی استر خروجی تقریبا اتصال کوتاه بود. تا بیام خاموش کنم، اتصالی کرد و دوباره همون قطعات سوخت. احتمالا پرپر زدن به خاطر همون خازن بوده که داشت اتصال کوتاه میشد. 473K400V
دوباره قطعات نو میندازم نتیجه رو میگم.



[m_bidaar]

به نظر بنده بعیده آیسی سوخته باشه..

بله. خوشبختانه آی سی نسوخته بود.
